Z590M Phantom Gaming 4
PRODUCT BRIEF:
- Supports 10th Gen Intel® Core™ Processors and 11th Gen Intel® Core™ Processors
- 8 Phase Power Design
- Supports DDR4 4800MHz (OC)
- 1 x PCIe 4.0 x16, 1 x PCIe 3.0 x4, 1 x PCIe 3.0 x1
1 x M.2 Key-E for WiFi - Graphics Output Options: HDMI
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio
- 4 SATA3, 1 x Hyper M.2 (PCIe Gen4x4)
1 x Ultra M.2 (PCIe Gen3x4 & SATA3) - 2 x Rear USB 3.2 Gen2 (10Gb/s)
8 x USB 3.2 Gen1 (4 x Rear, 4 x Front), 4 x Front USB 2.0 - Intel® Gigabit LAN
Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.
.png)
.png)
.png)
.png)
.png)
- Merkmale
- Spezifikationen
- Galerie
- Service
Phantom Gaming wurde von Spielern und für Spieler entwickelt! Unter seiner kompromisslosen Erscheinung verbirgt sich eine Fülle von spielorientierten Funktionen und herausragende Möglichkeiten für Gamer. Alles dreht sich darum, Gamern ein besseres Spielerlebnis zu bieten!
8 Power Phase Design
Featuring sturdy components and completely smooth power delivery to the CPU. Plus, it enhanced performance with the lowest temperature for advanced gamers.
Premium 50A Leistungsdrossels
Im Vergleich zu herkömmlichen Drosseln ist der Sättigungsstrom bei ASRock's hochwertigen 50A-Leistungsdrosseln bis zu dreimal höher, wodurch die Vcore-Spannung auf der Hauptplatine stabilisiert wird.
Clever Access Memory
Conventional PC systems processor can only access a fraction of graphics memory and limits system performance. With Clever Access Memory, the data channel gets expanded to harness the full potential of GPU memory, removes the bottleneck and increase performance.
Base Frequency Boost (BFB) Technology
Wer hat gesagt, dass nur die CPUs der K-Serie und die Plattform der Z-Familie in der Lage sind mit maximaler Leistung zu arbeiten? Mit der BFB (Base Frequency Boost)-Technologie von ASRock können Benutzer auch CPUs, die nicht zur K-Serie gehören, auf den Hauptplatinen der 500er-Serie von ASRock verwenden (auch auf nicht zur Z-Serie gehörenden Modellen) und dabei sofort durch eine Anhebung des Basistakts Leistungsreserven der Prozessoren nutzen.
Obwohl ASRocks BFB den Nicht-K-CPUs und Mainboards außerhalb der Z-Serie mehr Potential verleiht, hängt die Boost-Frequenz vom Kühlsystem Ihres PCs ab.
Obwohl ASRocks BFB den Nicht-K-CPUs und Mainboards außerhalb der Z-Serie mehr Potential verleiht, hängt die Boost-Frequenz vom Kühlsystem Ihres PCs ab.
*Obwohl ASRocks BFB den Nicht-K-CPUs und Mainboards außerhalb der Z-Serie mehr Potential verleiht, hängt die Boost-Frequenz vom Kühlsystem Ihres PCs ab.
PCIe 4.0 High Speed M.2-Lösung
Dieses Motherboard ist in der Lage, mehrere M.2-Datenträger aufzunehmen. Dabei wird sogar auf einem M.2-Slot der neue PCI-Express 4.0 Standard unterstützt. Das Mainboard ist damit in der Lage, den doppelten Datendurchsatz im Vergleich zur vorherigen dritten Generation zu erreichen.
2 x USB3.2 Gen2
Liefert Datenübertragungsraten, die bis zu zehnmal schneller sind als bei USB 2.0 - und das bei optimierter Energieeffizienz. Die USB-3.2-Gen2-Technologie verbessert die Datenübertragungsrate um bis zu 10 Gb/s. ASRock stellt onboard zwei Ports vom Typ USB 3.2 Gen2 zur Verfügung, die Ihnen ein atemberaubendes Datenübertragungserlebnis bieten.
Reinforced Steel Slot
[PCIe 4.0 Version]
The reinforced steel slot comes with PCI Express 4.0 standard. The various benefits include:
✔ Extra anchor points
✔ Stronger latch
✔ Ensure signal stability
✔ Make sure heavy graphics cards to be well-installed.
✔ Extra anchor points
✔ Stronger latch
✔ Ensure signal stability
✔ Make sure heavy graphics cards to be well-installed.
Intel® LAN
Intel® LAN bietet den besten Datendurchsatz, eine niedrige Auslastung der CPU und eine verbesserte Stabilität. Es bietet Nutzern die ultimative Netzwerkerfahrung!

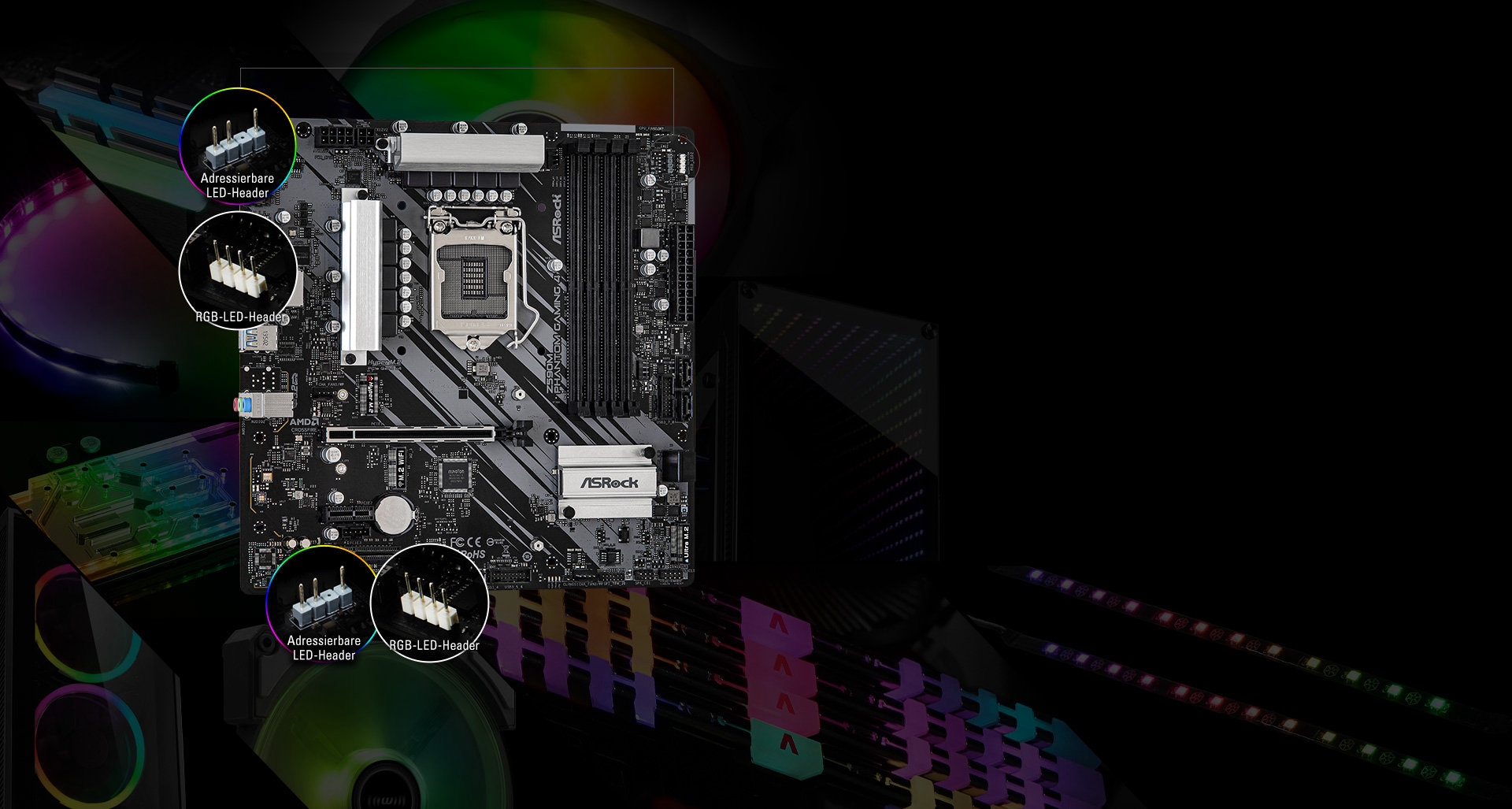

BESTIMMEN SIE ÜBER IHRE BELEUCHTUNG - POLYCHROME RGB
TDieses Mainboard verfügt über onboard verbaute RGB-Header und einen adressierbaren RGB-Header, mit dem kompatible LED-Geräte, wie Leisten, CPU-Lüfter, Kühler, Gehäuse und mehr an das Mainboard angeschlossen werden können. Nutzer können zudem Ihre für Polychrome RGB zertifiziertenLED-Geräte synchronisieren und so einzigartige Lichteffekte erzeugen.
*The addressable RGB LED header supports WS2812B addressable RGB LED strip (5V/Data/GND), with a maximum power rating of 3A (5V), a max of 80 LEDs and length within 2 meters.
*The RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a maximum power rating of 3A (12V) and length within 2 meters.
*The RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a maximum power rating of 3A (12V) and length within 2 meters.
Nahimic Audio
Ganz gleich, ob Sie Kopfhörer, ein Headset, externe oder interne Lautsprecher, über USB, Wi-Fi, einen analogen Ausgang oder sogar HDMI verwenden, Nahimic Audio bietet Ihnen das fesselndste, lebendigste und detailreichste Hörerlebnis.
Der Sound Tracker ist ein visueller Indikator, der Ihnen die Richtungen anzeigt, aus denen vorherrschend Geräusche kommen. Jeder Ton wird präzise auf einem 360°-Radar angezeigt, so dass Sie vollständig in das Spiel eintauchen können.
M.2 (Key E) für WLAN
Neben dem onboard verbauten LAN-Port können Anwender mit dem M.2-Slot (Key E) auch kabellose Verbindungen nach dem 802.11ac-Standard wählen.
*WLAN-Modul ist nicht enthalten.
Post Status Checker
Ein einfaches Tool für die Fehlerbehebung, das bei jedem Systemstart den CPU- / DRAM- /VGA- und BOOT-Status anzeigt. Damit ist der Post Status Checker eine schnelle und komfortable Möglichkeit, um die Ursache von Fehlern zu identifizieren.
HDMI 4k @60Hz
Unterstützt die neueste Spezifikation für die HDMI-Grafikausgabe in der 4K-Auflösung mit 60 Hz. Mit der größeren Bandbreite und der erhöhten Bildfrequenz werden die Bewegungen auf Ihrem Bildschirm noch flüssiger und schärfer.
![SA [0 Header-Hairline]](/mb/features/SA.png)
Hochwertige 50A-Spule für die Stromversorgung
![SA [Premium 50A Power Choke]](/mb/features/SA-50APowerChoke.jpg)
Im Vergleich zu herkömmlichen Spulen verfügen die neuen Premiumspulen für die Stromversorgung über einen dreimal so hohen Sättigungsstrom, so dass das Mainboard eine verbesserte Vcore-Spannung bietet.
Saphirschwarzes PCB
![SA [Sapphire Black PCB]](/mb/features/SA-BlackPCB.jpg)
Ein PCB in purem Schwarz. Das neue saphirschwarze PCB repräsentiert die hohe Qualität und verleiht den Mainboards einen mysteriösen Touch.
Hochverdichtetes Glasfaser-PCB
![SA [High Density Glass Fabric PCB]](/mb/features/SA-HDPCB.jpg)
Das hochverdichtete Glasfaser-PCB reduziert die Lücken zwischen den PCB-Lagen, um das Mainboard vor Kurzschlüssen durch Feuchtigkeit zu schützen.
Wasserpumpen-Header
Dies ist nicht nur ein herkömmlicher Header für CPU-Lüfter, sondern auch für Wasserpumpen! Dieser Header bietet eine Stromstärke von bis zu 1,5 Ampere, womit die populärsten Wasserpumpen unterstützt werden. Zudem können Nutzer die Spannung der Wasserpumpe anpassen, um ein besseres Kühlergebnis und eine geringere Geräuschentwicklung zu erzielen.
Full Spike Protection
Einige sensible Digitalkomponenten des Mainboards sind anfällig für Stromschwankungen, so dass überhöhte Spannungen zu Fehlfunktionen im System führen können. ASRocks sogenannte "Full Spike Protection" vereint verschiedene Technologien, die Schäden an Mainboardkomponenten durch unerwartete Spannungsschwankungen verhindern können.
Live Update & APP Shop
Der ASRock APP Shop wurde entwickelt, um Ihnen mehr Komfort zu bieten. Wir bieten Kunden verschiedene Apps und Support-Software zum Download an. Sie können so auf einfache Weise Ihr System optimieren und Ihr Mainboard auf dem neuesten Stand halten. Alles mit dem ASRock APP Shop.
- Einzigartige FeaturesASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
ASRock Super Alloy
- Premium 50A Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers) Technology
ASRock Steel Slot
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop - CPU- Supports 10th Gen Intel® Core™ Processors and 11th Gen Intel® Core™ Processors (LGA1200)
- Digi Power design
- 8 Power Phase design
- Supports Intel® Turbo Boost Max 3.0 Technology
- Supports Intel® K-Series unlocked CPUs - Chipsatz- Intel® Z590
- Arbeitsspeicher- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- 11th Gen Intel® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4800+(OC)*
- 10th Gen Intel® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4600+(OC)*
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB**
- Supports Intel® Extreme Speicherprofile (XMP) 2.0*11th Gen Intel® Core™ (i9/i7/i5) support DDR4 3200 natively; Core™ (i3), Pentium® and Celeron® support DDR4 2666 natively.
10th Gen Intel® Core™ (i9/i7) support DDR4 2933 natively; Core™ (i5/i3), Pentium® and Celeron® support DDR4 2666 natively.
**Aufgrund von Limitierungen im Betriebssystem ist es möglich, dass Windows® 32-bit OS weniger als 4 GB RAM für das System reservieren kann. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation. - BIOS- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, GT, DRAM, VPPM, VCCIN_AUX, VCCIO, VCCIO,VCCST, VCCSA Voltage Multi-adjustment - Grafik- 11th Gen Intel® Core™ Processors support Intel® Xe Graphik-Architektur (Gen 12). 10th Gen Intel® Core™ Processors support Gen 9 Graphics
- Supports HDMI 2.0 with max. Auflösung up to 4K x 2K (4096x2160) @ 60Hz with 11th Gen Intel® Core™ Processors
- Supports HDMI 1.4 with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz with 10th Gen Intel® Core™ Processors
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.0 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with HDMI Port (HDCP 2.3 ready with 11th Gen Intel® Core™ Processors)*Intel® UHD Graphics Built-in Visuals und die VGA-Ausgänge können nur bei der Verwendung von CPUs mit integrierter GPU-Einheit genutzt werden.
Die Grafikspezifikationen können je nach CPU-Typ variieren. - Audio- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Supports Surge Protection
- Nahimic Audio - LAN- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE - Steckplätze11th Gen Intel® Core™ Processors
- 1 x PCI Express 4.0 x16 Slot (PCIE1*
10th Gen Intel® Core™ Processors
- 1 x PCI Express 3.0 x16 Slot (PCIE1)*
- 1 x PCI Express 3.0 x4 Slot
- 1 x PCI Express 3.0 x1 Slot
- Supports AMD Quad CrossFireX™ and CrossFireX™
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel® CNVi (Integrated WiFi/BT)*Unterstützt NVMe-SSD als Boot-Festplatte - Speicherplatz- 4 x SATA3 6.0 Gb/s Connectors*
- 1 x Hyper M.2 Socket (M2_1), supports M Key type 2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (Socket M2_1 works with 11th Gen Intel® Core™ processors only) **
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)***Wenn der Anschluss M2_2 von einem SATA-M.2-Gerät besetzt ist, wird der Anschluss SATA3_1 deaktiviert.
**Supports Intel® Optane™ Technology (M.2_2 only)
Unterstützt NVMe-SSD als Boot-Festplatte
Supports ASRock U.2 Kit - RAID- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA Speichergeräte
- Supports RAID 0 and RAID 1 for M.2 NVMe Speichergeräte**RAID function for PCIe mode SSD in M2_1 is only available with Intel® SSD installed. - Anschluss- 1 x SPI TPM Header
- 1 x Chassis Intrusion and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 4 AIC Card)
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (Supports ESD Protection)*Support in total up to 12V/3A, 36W LED Strip
**Support in total up to 5V/3A, 15W LED Strip
***Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).
****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP and CHA_FAN4/WP can auto detect if 3-pin or 4-pin fan is in use. - Blende- 3 x Antennenmontagepunkte
- 1 x HDMI Port
- 2 x USB 3.2 Gen2 Ports (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 4 x USB 3.2 Gen1 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone - Software und UEFISoftware
- ASRock Motherboard Utility (Phantom Gaming-Einstellung)
- ASRock Polychrome SYNC
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Sofort-Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer*Diese Tools können im Live Update & APP Shop heruntergeladen werden. - Produktzubehör- I/O Shield
- 2 x SATA Data Cables
- 3 x Screws for M.2 Sockets - Hardware überwachung- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- CASE OPEN detection
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, VCCIN_AUX, VCCSA, VCCIO, VCCPLL, ATX+5VSB - Formfaktor- Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- Solid Capacitor design - Betriebssystem- Microsoft® Windows® 10 64-bit / 11 64-bit
- Zertifizierungen- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
