Z490 Phantom Gaming-ITX/TB3
产品简介：
- 支持第10代及以后的Intel®Core™处理器（插槽1200）
- 支持 DDR4 4666MHz+ (OC)
- 1 PCIe 3.0 x16
- 显示输出选项: HDMI, DisplayPort, Intel® Thunderbolt™ 3
- 7.1 声道高保真音频 (Realtek ALC1220 音频编码解码器), Nahimic 音频
- 4 SATA3, 2 超级 M.2 (PCIe Gen3x4 & SATA3)
- 1 Intel® Thunderbolt™ 3 Type-C
- 3 USB 3.2 Gen2 10Gb/s (后置)
- 4 USB 3.2 Gen1 5Gb/s (2 前置, 2 后置)
- Intel® Wi-Fi 6 802.11ax (2.4Gbps) + BT 5.1
- 幻影电竞 Phantom Gaming 2.5 千兆网卡
- Polychrome SYNC
.png)
.png)
.png)
.png)
.png)
- 产品特色
- 产品规格
- 产品图集
- 支持与下载
Phantom Gaming是为玩家所打造，也由玩家所设计！在其冷酷的外表之下，是卓越的游戏导向设计，和超群的电竞概念。这一切都是为了给玩家带来全新的游戏体验！
这场竞赛 我说了算！
让所有性能有如「雷电」般快速
针对水冷进行优化 –
XXL 超大号铝合金散热片结合主动散热型风扇设计
XXL 超大号铝合金散热片结合主动散热型风扇能有效提高 VRM 区域的散热效果，并提升整体性能。此方案配合 Intel® 的 10 核处理器* 旨在为骨灰级玩家和粉丝提供全新的运算体验和系统稳定性。
0dB 静音散热
通过自动调整风扇速度实现完全静音运算，甚至当温度进一步降低时可命令风扇停止运行。
*建议在此主板上使用水冷散热以避免风冷散热产品上可能会产生的机械冲突。
Nahimic 音频
无论您是通过 USB、Wi-Fi、模拟输出，甚至是 HDMI 来连接耳机、头戴式耳机、外部或内部扬声器，Nahimic 音频都能为您提供最迷人的、充满活力且细节丰富的聆听体验。
Sound Tracker 是一种视觉指示器，可指出主要声音的发出方向。 在游戏过程中，每种声音都以 360°正确定位在雷达上，使玩家完全沉浸其中。
Thunderbolt™ 3 技术
Thunderbolt™ 3技术为先进的USB C型接口注入了速度和多功能性，为工作或家庭提供快速简单的连接。它可以实现高达40Gbps的闪电般数据传输，并通过单线连接多达3个Thunderbolt™3设备，甚至可以通过5V @ 3A（15W）快速充电。
只需使用支持 Thunderbolt™ 的主板即可体验全球超快速的连接！
只需使用支持 Thunderbolt™ 的主板即可体验全球超快速的连接！
Base Frequency Boost (BFB) 技术
谁曾说只有 K 系列 CPU 和 Z 系列平台才能以最大的功率运行？通过华擎 BFB（Base Frequency Boost）技术，用户可以将非 K 系列 CPU 安装到华擎 400 系列主板（甚至非 Z 型号），并立即获得处理器的隐藏性能带来的基本频率提升。
虽然华擎 BFB 技术为非 K 系列 CPU 主板注入了生命，但提升频率目前仍取决于设备所使用的冷却系统。
虽然华擎 BFB 技术为非 K 系列 CPU 主板注入了生命，但提升频率目前仍取决于设备所使用的冷却系统。
* BFB 频率性能提升效果根据不同的 CPU 和硬件设备而定。此表中显示的频率仅供参考。
Dr. MOS
9 相供电设计
Dr. MOS
Dr. MOS 是集成型功率级解决方案，针对同步降压应用进行了优化！与传统独立 MOSFET 相比，它可以智能为每相电源提供更高电流，从而提供更好的散热效果、更长的使用寿命和优异的超频性能 。
高级 90A 电感
与传统电感相比，华擎高级 90A 电感能有效将饱和电流提高三倍，从而为主板提供加强和升级的核心电压。
9 相供电设计
拥有坚固的元件，且能完全流畅地向 CPU 进行供电。还为高级玩家提供增强的性能，而温度能保持最低。
C.A.M (Clever Access Memory )技术
传统计算机系统只允许系统存取一小部分的显示适配器内存，限制系统发挥应有的效能。但透过ASRock C.A.M (Clever Access Memory )技术，系统扩充了可存取的数据信道，完整释放全部显示适配器内存，消除瓶颈并提升性能。
2oz 铜制 PCB
2 盎司铜制内层可提供稳定的信号追踪和电源形态！为超频保证更低的温度及更高的能效，且支持最新 DDR4 内存条，带来极致的内存性能！

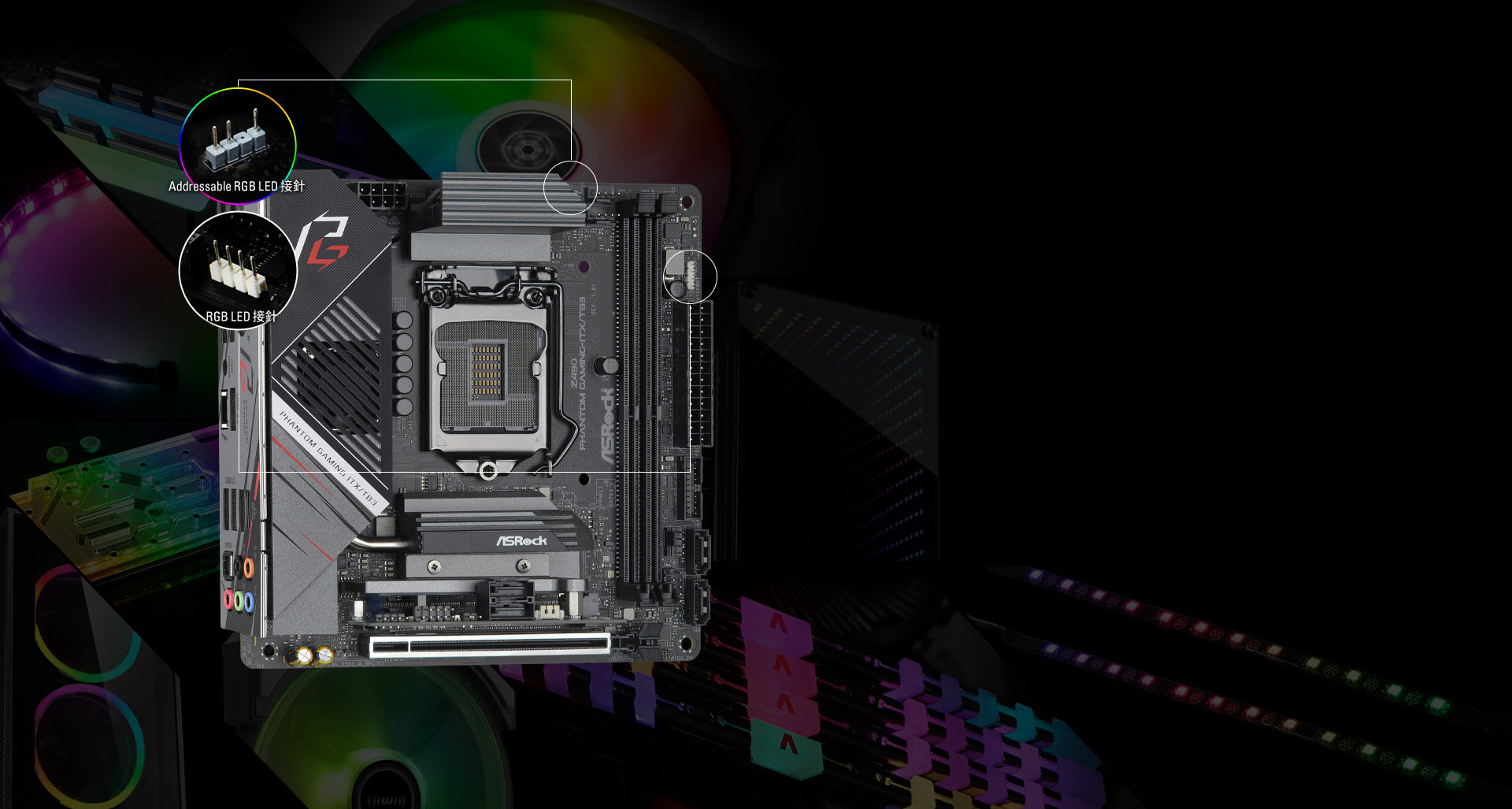

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB
ASRock 系列不但拥有令人惊叹的性能，更有更新卓越美学，好让您能够更方便地打造出属于自我的多彩RGB主机！ 除了板载的Addressable RGB灯效以外，主板还能够兼容各式LED设备，如灯条、CPU风扇、散热器、机壳等。
此外，使用者也可以让这些RGB LED设备同步发光！通过 Polychrome RGB同步认证 的配件，来创建独特灯光效果。
*Addressable RGB LED 接针支持WS2812B Addressable RGB LED 灯条(5V/Data/GND)，上限额定功率为3A (5V)，上限数量为80个LED，长度在2米以内。
*RGB LED 接针支持标准5050 RGB LED条(12V/G/R/B)，上限额定功率为3A (12V)，长度在2米以内。
*RGB LED 接针支持标准5050 RGB LED条(12V/G/R/B)，上限额定功率为3A (12V)，长度在2米以内。
Wi-Fi 6 802.11ax
欢迎使用新的Wi-Fi标准! ASRock主板采用了新一代英特尔®Wi-Fi 6 802.11ax，更高带宽将达到2.4Gbps，并可同时运行于2.4Ghz和5Ghz 双频段。支持双向MU-MIMO更是另一个吸引人的功能。
Phantom Gaming 2.5 Gb/s高速以太网络
Phantom Gaming 2.5Gb/s LAN提供强劲的网络性能，可满足一般家庭使用，各领域动画设计师，在线游戏玩家和高画质串流媒体的严苛要求。 与标准千兆以太网络相比，传输性能提升高达2.5倍，您将体验更快的游戏，文件传输和数据备份，更无与伦比的传输体验。
Phantom Gaming 2.5 Gb/s 高速网络能够自动检测并且加速游戏流量，比其他网络得到更流畅，高速不间断的游戏传输性能和竞争优势。
坚若磐石的 M.2 方案主板
双 M.2 接口连接 SSD
准备更高的容量和更快的22110 M.2型NVMe Type SSD来满足性能需求。 两个支持SATA3 6Gb/s和PCIe Gen3 x4模式的Ultra M.2插槽，将数据传输速度提高到32Gb/s。
M.2 装甲
良好的 M.2 SSD 保护对延长寿命和稳定运行来说至关重要。华擎提供一套完整的 M.2 装甲方案，可使 SSD 始终在一个较低的温度下运行。
双 USB 3.2 Gen2 ( Type-A + Type-C )
一对 USB 3.2 Gen2 Type-A 与 Type-C 接口提供高达 10Gbps 数据传输率。Type-C 接口还能提供更高3安培的充沛电力，而且正反双向皆可插的设计，让您可以更方便的使用 USB 设备。
USB 3.2 Gen2 两倍的资料传输速率
USB 3.2 Gen2 Type-C 两倍的充电速度!
*实际充电速度会依装置不同而改变。
弹性化I/O挡板
不像大多数装饰用途大于实际用途的所谓预装式I/O挡板。ASRock 弹性化I/O挡板预留了更多弹性化调整空间，可完美对应各式机壳的公差，准确贴合机壳，再也不会碰到主板螺丝孔位对不上机壳的问题。
状态指示灯
一个简单的故障排除工具，能够直觉地显示当系统开机时，CPU / DRAM / VGA 的检测状态，每次您启动系统。状态指示灯都能够快速而简单的透过灯光来识别问题的根源。
![SA [0 Header-Gaming]](/mb/features/SA.png)
2OZ 铜质 PCB 板
![SA [2oz Copper PCB]](/mb/features/SA-2oz.jpg)
只使用精心选择的铜材作为 PCB 板的用料，2OZ 铜质 PCB 板导热量低，能效高，能保证更高效的超频性能。
I/O 装甲
![SA [I/O Armor]](/mb/features/SA-Armor-Z490 Phantom Gaming-ITXTB3.jpg)
保护后面板 I/O 接口周围的重要元件免受静电干扰。
高密度防潮纤维电路板
![SA [High Density Glass Fabric PCB]](/mb/features/SA-HDPCB.jpg)
采用全新高密度玻璃纤维 PCB 板，有效降低 PCB 板的间隙来保护主板免受由于湿气造成的电子短路的伤害。
宝石黑 PCB
![SA [Sapphire Black PCB]](/mb/features/SA-BlackPCB.jpg)
华擎科技对于各种细节绝不妥协，优异宝石黑 PCB 不仅散发出神秘气息，更代表更高质量的制造工艺。
镀金音效接口
没有什么是不会随着时间消逝的……但镀金就好多了！镀金音效接口拥有更优异的抗氧化能力，让声音传输质量更稳定
水冷泵浦接针
这不仅仅是一组 CPU 风扇接针，它还能够支持时下更流行的水冷系统！此接针更高可以提供 2A 的丰沛电力供水冷泵浦使用。除此之外，用户还能够以调整电压的方式调整泵浦的出力转速，以取得更佳的散热效果或是更低的噪音。
华擎即时更新 & 应用市场
华擎即时更新 & 应用市场是您更方便的 BIOS 及软件升级程序, 不定时提供更新版本 BIOS 及各种支持软件供用户下载,不仅让玩家可以轻松地维护系统, 让系统随时保持在更新状态, 不必担心软硬件的兼容性问题之外, 还串联更夯电玩, 更可以第一时间了解华擎更新技术, 随时获得更完善的支持服务！
华擎全防护
主板上有些敏感的数字元件在突波时非常脆弱，过流可能导致您的系统瞬间就出现故障。华擎高压保护功能支持多项技术，可以防止主板上的元件受到意外的电压突波伤害
- 电竞盔甲电源
- 高密度电源接口 (24 针和 8 针)
內存
- DIMM 插槽采用 15μ 镀金接针
显卡插槽
- VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1)
网卡
- 2.5 千兆网卡
音效
- Nahimic 音频 - 独家功能华擎 USB 3.2 Gen2
- 华擎 USB 3.2 Gen2 Type-A 接口 (10 Gb/s)
- 华擎 Thunderbolt™ 3 Type C USB 3.2 Gen2 接口 (Thunderbolt™ 协议支持 40Gb/s；USB3.2 协议支持 10Gb/s)
华擎超合金
- 90A 高效电感
- 90A Dr.MOS
- Nichicon 12K 黑色电容 (日本原装高品质高传导固态电容)
- I/O 装甲
- 黑色磨砂 PCB
- 高密度防潮纤维电路板
- 8 层板 PCB
- 2 盎司铜制 PCB 板
华擎 幻影电竞 Phantom Gaming 2.5 千兆网卡
Intel® 802.11ax WiFi
华擎合金插槽
华擎 M.2 散热盔甲
华擎超级 M.2 (PCIe Gen3 x4 & SATA3)
华擎 开机自检状态检查器 (PSC)
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场 - 处理器- 支持第10代及以后的Intel®Core™处理器（插槽1200）
- 数字供电
- 9 相供电设计
- 支持 Intel® Turbo Boost Max 3.0 技术
- 支持 Intel® K 系列不锁倍频处理器
- 支持华擎 BCLK 全范围超频 - 芯片- Intel® Z490
- 内存- 双通道 DDR4 内存技术
- 2 x DDR4 内存插槽
- 支持 DDR4 4666+(OC)* / 4600 / 4500 / 4400 / 4333/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 (非 ECC), un-buffered 内存
- 支持 ECC UDIMM 内存模块 (运行于非 ECC 模式)
- 系统内存最大容量: 64GB**
- 支持 Intel® 极限内存配置 (XMP) 2.0 技术
- DIMM 插槽采用 15μ 镀金接针*请参考内存支持列表获得更多信息.
Core™（i9 / i7）最高支持DDR4 2933; Core™（i5 / i3），Pentium和Celeron® 支持高达DDR4 2666。
**由于操作系统的限制，在 Windows® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。 - BIOS- 支持图形界面的多国语 128Mb AMI UEFI Legal BIOS
- 符合 ACPI 6.0 兼容唤醒事件
- 支持 SMBIOS 2.7
- CPU Core/Cache, DRAM, VPPM,VTTDDR, VCCSFR, VCCPLL_OC, PCH Voltage, VCCIO, VCCST, VCCSA, CPU 内部 PLL, GT PLL, Ring PLL, 系统代理 PLL, 内存控制器 PLL 电压多功能调节器 - 板载显卡- 硬件加速编解码器: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1*
- 图形、媒体和计算: Microsoft® DirectX 12, OpenGL 4.5, 英特尔内置视觉技术, Intel® 高速视频同步技术, 混合/可切换图形, OpenCL 2.1
- 显示和内容安全: Rec. 2020（宽色域）, Microsoft® PlayReady 3.0, Intel® SGX 内容保护, UHD / HDR 蓝光光盘
- 三显示输出选项: HDMI, DisplayPort 1.4 和 Intel® Thunderbolt™ 3
- 支持三显示器同时输出
- 支持 Intel® Thunderbolt™ 3, 最大分辨率达 4K x 2K (4096x2304) @ 60Hz
- 支持 HDMI 2.0, 最大分辨率达 4K x 2K (4096x2160) @ 60Hz
- 支持 DisplayPort 1.4, 最大分辨率达 4K x 2K (4096x2304) @ 60Hz
- 支持 HDMI 2.0 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
- 支持HDMI 2.0的HDR（高动态范围）
- 通过 HDMI 2.0、DisplayPort 1.4 和 Intel® Thunderbolt™ 3 端口支持 HDCP 2.3
- 通过 HDMI 2.0, DisplayPort 1.4 与 Intel® Thunderbolt™ 3 端口支持 4K Ultra HD (UHD) 超清播放*仅具有集成GPU的处理器才能支持英特尔UHD图形内置视觉效果和图形输出。
**VP9 10bit 和 VC-1 仅用于解码.
Windows® OS 不支持 VP8 和 VP9 编码. - 音效- 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1220 音频编码解码器)
- 支持优质蓝光音效
- 支持防突波
- 带差分放大器的 120dB 信噪比数/模转换器
- NE5532 优质耳放于前面板音频接口 (支持高达 600 欧姆的耳机)
- 纯净电源
- 直接驱动技术
- PCB 隔离屏蔽
- 後置音效自动阻抗侦测
- 左右声道分层布线
- 镀金音频插孔
- 15μ 镀金音频接口
- Nahimic 音频 - 局域网- 2.5 千兆网卡 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- 支持 幻影电竞 Phantom Gaming 以太网络软件
- 全智能自动带宽优化
- 可视化友善UI 接口
- 視覺化網路用量統計表
- 内建游戏, 浏览以及流媒体模式带宽优化
- 用户自定义优先权控制
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE - 无线网卡- Intel® 802.11ax WiFi 模块
- 支持 IEEE 802.11a/b/g/n/ax
- 支持双频 (2.4/5 GHz)
- 支持 WiFi6 802.11ax (2.4Gbps)
- 双天线支持 2 (发送) x 2 (接收) 分集技术
- 支持蓝牙 5.1 + 高速 class II
- 支持 MU-MIMO - 扩充插槽- 1 x PCI Express 3.0 x16 插槽*
- 1 x 垂直 M.2 插槽 (Key E) 附赠 WiFi-802.11ax PCIe WiFi 无线模块 (位于后侧 I/O)
- VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1)*支持 NVMe SSD 开机 - 存储- 4 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® 快速存储技术 17), NCQ, AHCI 和热插拔*
- 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)**
- 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2260/2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)***如果 M2_1 被 SATA-type M.2 裝置佔用，SATA_1 将关闭.
**支持 Intel® Optane™ 技术
支持 NVMe SSD 开机 - 板载接口- 1 x 机箱开启警告功能接针
- 1 x RGB LED 接针*
- 1 x 可编程 LED 接针**
- 1 x CPU 风扇接口 (4-针)***
- 1 x CPU / 水泵风扇接口 (4-针) (智能风扇速度控制)****
- 1 x 机箱风扇接口 (4-针) (智能风扇速度控制)
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 1 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口 (15μ 镀金音频接口)
- 1 x USB 2.0 接针 (支持 2 USB 2.0 接口) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)*支持高达 12V/3A, 36W LED 灯条
**支持高达 5V/3A, 15W LED灯条
***CPU 风扇接口支持最大 1A (12W) 电源.
****CPU_OPT/W_PUMP 可以自动检测 3 针或 4 针风扇. - 后背板输出 / 入接口- 2 x 天线端口
- 1 x HDMI 接口
- 1 x DisplayPort 1.4
- 1 x 光纤 SPDIF 数字音频输出端口
- 3 x USB 3.2 Gen2 Type-A 接口 (10 Gb/s) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen2 Thunderbolt™ 3 Type-C 接口 (Thunderbolt™ 协议支持 40Gb/s；USB3.2 协议支持 10Gb/s) (支持 ESD 静电防护)*
- 2 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- 1 x CMOS 数据清除按钮
- HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风 (镀金音频插孔)*支持USB PD 2.0充电高达5V @ 3A（15W） - 软件与 UEFI软件
- 华擎主板调节软件 (Phantom Gaming Tuning)
- 华擎幻影电竞 Phantom Gaming 以太网络软件
- 华擎 Polychrome SYNC
- 华擎键盘大师*
UEFI
- 华擎 EZ 模式
- 华擎全高清 UEFI
- 华擎定制型 UEFI
- 华擎 Instant Flash（即时更新工具）
- 华擎云升级
- 华擎简易阵列*可从华擎应用市场下载这些应用程序. - 附件- 2 x SATA 数据线
- 1 x 华擎 WiFi 2.4/5 GHz 天线
- 2 x M.2 插槽螺丝 - 硬件监视器- 温度检测: CPU, CPU/水泵, 机箱风扇
- 风扇转速计: CPU, CPU/水泵, 机箱风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU/水泵
- 风扇多速控制: CPU, CPU/水泵, 机箱风扇
- 机箱开启侦测
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, DRAM, VPPM, PCH, VCCSA, VCCST, VCCIO, VCCPLL_OC, VCCSFR - 结构- Mini-ITX 规格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 8 层板 PCB
- 2 盎司铜制 PCB 板 - 操作系统- 支持 Microsoft® Windows 10 64-bit / 11 64-bit
- 认证- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
