Z390 Phantom Gaming-ITX/ac

• เล่นเกมเกราะ
  Power
  - หัวต่อแบบ Hi-Density Power
  Memory
  - หน้าสัมผัสทอง 15μ ในสล็อต DIMM
  การ์ด VGA
  - หน้าสัมผัสทอง 15μ ในสล็อต VGA PCIe (PCIE1)
  อินเตอร์เน็ท
  - Intel^® LAN
  ระบบความเย็น
  - PCB 8 ชั้น
  - 4 x ทองแดง 2 ออนซ์ 4 ชุด
  - การออกแบบฮีตไปป์
  เสียง
  - Creative Sound Blaster™ Cinema 5
• คุณสมบัติ พิเศษ
  ASRock USB 3.1 Gen2
  - ASRock พอร์ต USB 3.1 Gen2 Type-A (10 Gb/s)
  ASRock Super Alloy
  - Power Choke 60A แบบพรีเมียม
  - 60A Dr.MOS
  - คาปาซิเตอร์ นิชิคอน 12K สีดำ (คาปาซิเตอร์โพลิเมอร์คุณภาพสูงที่ผลิตจากญี่ปุ่น 100%)
  - แผงวงจรสีดำด้าน
  - พีซีบีผ้าใยแก้วความหนาแน่นสูง
  Intel^® 802.11ac WiFi
  สล็อต ASRock Steel
  ฮีตซิงก์ ASRock แบบคลุมเต็มพื้นที่ M.2
  ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
  เทคโนโลยีปกป้อง ASRock Full Spike (สำหรับ USB ทั้งหมด, เสียง, พอร์ต LAN)
  ASRock Live Update และ App Shop
• ซีพียู
  - รองรับซีพียู Intel^® Core™ เจนเนอเรชั่น 9th และ 8th (Socket 1151)
  - ระบบจ่ายไฟ
  - ออกแบบภาคจ่ายไฟ 7 เฟส
  - สนับสนุนเทคโนโลยี Intel^® Turbo Boost 2.0
  - สนับสนุนซีพียู Intel^® K-Series unlocked
  - สนับสนุนการโอเวอร์คล็อก ASRock BCLK ในทุกระยะ
• ชิพเซ็ต
  - Intel^® Z390
• หน่วยความจำ
  - เทคโนโลยีหน่วยความจำ DDR4 Dual channel
  - 2 x สล็อต DIMM DDR4
  - สนับสนุน DDR4 4500+(OC) / 4333(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, หน่วยความจำ un-buffered
  - สนับสนุนโมดูลหน่วยความจำ UDIMM ECC (ปฏิบัติการในโหมด Non-ECC)
  - รองรับหน่วยความจำสูงสุดที่: 64GB*
  - สนับสนุน Intel^® Extreme Memory Profile (XMP) 2.0
  - หน้าสัมผัสทอง 15μ ในสล็อต DIMM



  *ตามข้อกำหนดของระบบปฏิบัติการ ขนาดหน่วยความจำอาจน้อยกว่า 4GB เพื่อการสำรองไว้ให้กับระบบทำงานภายใต้ระบบปฏิบัติการวินโดวส์. สำหรับระบบปฏิบัติการ Windows^® 64-bit ร่วมกับซีพียู 64-bit จะไม่มีข้อจำกัดดังกล่าว.
• ไบออส
  - ไบออส 128Mb AMI UEFI มีการแสดงผลที่รองรับได้หลายภาษา
  - เพิ่มการทำงาน ACPI 6.0 wake up
  - รองรับ SMBIOS 2.7
  - DRAM, VTT DDR, PCH +1.0, VCCIO, VCCPLL_V5, VCCST_SFR, VCCSA, VCCPLL, VCCPLL_V4, V_PEGRCOMP การปรับแต่ง หลากหลาย
• กราฟฟิก
  - สนับสนุน Intel^® UHD Graphics มาพร้อมระบบภาพในตัว : Intel^® Quick Sync Video with AVC, MVC (S3D) และเข้ารหัส MPEG-2 ฮาร์ดแวร์เต็มรูปแบบ1, Intel^® InTru™ 3D, Intel^® Clear Video HD Technology, Intel^® Insider™, Intel^® UHD Graphics
  - DirectX 12
  - HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1
  - ตัวเลือกในการส่งสัญญาณกราฟฟิก 3 แบบ: HDMI, DisplayPort 1.2 และ Intel^® Thunderbolt™ 3
  - รองรับการเชื่อมต่อ 3 จอ
  - สนับสนุน HDMI 2.0 ร่วมกับความละเอียดสูงสุดถึง 4K x 2K (4096x2160) @ 60Hz
  - สนับสนุน DisplayPort 1.2 ร่วมกับความละเอียดสูงสุดถึง 4K x 2K (4096x2304) @ 60Hz
  - สนับสนุน Intel^® Thunderbolt™ 3 ร่วมกับความละเอียดสูงสุดถึง 4K x 2K (4096x2304) @ 60Hz
  - สนับสนุน Auto Lip Sync, Deep Color (12bpc), xvYCC และ HBR (High Bit Rate เสียง) ร่วมกับ HDMI 2.0 Port (มอนิเตอร์จำเป็นต้องมี HDMI 2.0)
  - สนับสนุน HDR (High Dynamic Range) ร่วมกับ HDMI 2.0
  - สนับสนุน HDCP 2.2 with HDMI 2.0, DisplayPort 1.2 และ Intel^® Thunderbolt™ 3
  - สนับสนุนการเล่นวีดีโอบลูเรย์ 4K Ultra HD (UHD) ร่วมกับ HDMI 2.0, DisplayPort 1.2 และ Intel^® Thunderbolt™ 3



  *Intel^® UHD Graphics มาพร้อมภาพและพอร์ตแสดงผล VGA สามารถสนับสนุนเฉพาะซีพียูที่มีกราฟฟิกมาในตัว.
• ออดิโอ
  - รองรับระบบเสียง 7.1 แชนแนล HD เสียง พร้อมด้วยระบบป้องกัน (Realtek ALC1220 เสียง Codec)
  - รองรับระบบเสียงบลูเรย์ชั้นยอด
  - สนับสนุนการป้องกันไฟกระชาก
  - ตัวเก็บประจุระบบเสียง Nichicon Fine Gold
  - 120dB SNR DAC ร่วมกับภาคขยายที่สร้างความแตกต่าง
  - NE5532 แอมป์หูฟังระดับพรีเมียม สำหรับการเชื่อมต่อบนพาแนลด้านหน้า (รองรับหูฟังได้ถึง 600 โอหม์)
  - Pure Power-In
  - เทคโนโลยี Direct Drive
  - แผงป้องกันพีซีบี
  - ชุดตอบสนองสัญญาณ Impedance บนพอร์ตด้านหลัง
  - พีซีบีแยกช่องทางเสียงซ้าย/ขวา ออกจากกัน
  - แจ๊คต่อช่องเสียงแบบสีทอง
  - พอร์ตเชื่อมต่อระบบเสียงแบบทอง 15μ
  - สนับสนุน Creative Sound Blaster™ Cinema 5
• แลน
  - Gigabit LAN 10/100/1000 Mb/s
  - Giga PHY Intel^® I219V
  - รองรับ Wake-On-LAN
  - รองรับการป้องกัน Lightning/ESD
  - สนับสนุน Ethernet 802.3az กับระบบการใช้พลังงานอย่างมีประสิทธิภาพ
  - สนับสนุน PXE
• LAN แบบไร้สาย
  - รองรับการเชื่อมต่อ Intel^® WiFi 802.11ac แบบ
  - สนับสนุน IEEE 802.11a/b/g/n/ac
  - สนับสนุน Dual-Band (2.4/5 GHz)
  - สนับสนุนการเชื่อมต่อเครือข่ายไร้สายความเร็วสูงได้ถึง 1733Mbps
  - 2 เสาสัญญาณ ในการสนับสนุน 2 (ส่ง) x 2 (รับ) เทคโนโลยี diversity
  - สนับสนุน Bluetooth 5.0 + High speed class II
  - สนับสนุน MU-MIMO
• สล็อต
  - 1 x สล็อต PCI Express 3.0 x16 (PCIE1: ทำงานที่โหมด x16)*
  - 1 x ซ็อกเก็ต M.2 ในแบบแนวตั้ง (Key E) with the bundled WiFi-802.11ac PCIe WiFi module และ Intel^® CNVi (WiFi/BT ที่รวมกัน) (on the หลัง I/O)**
  - หน้าสัมผัสทอง 15μ ในสล็อต VGA PCIe (PCIE1)



  *สนับสนุนการ์ด PCI riser ในการต่อขยาย x16 หนึ่งสล็อต ไปจนถึง x8 สองสล็อต
  รองรับ NVMe SSD แบบเดียวกับบูตดิสก์

  **สนับสนุน CNVio1 WiFi module(Intel^® Wireless-AC 9560/9462/9461) only.
• การเก็บรักษา
  - 4 x พอร์ต รองรับการเชื่อมต่อ SATA3 6.0 Gb/s, รองรับ RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 16), NCQ, AHCI และ Hot Plug*
  - 1 x ซ็อกเก็ต Ultra M.2 (M2_1), สนับสนุนโมดูล M.2 SATA3 6.0 Gb/s ในแบบ M Key 2280 และ โมดูลแบบ M.2 PCI Express ได้สูงสุด Gen3 x4 (32 Gb/s)**
  - 1 x ซ็อกเก็ต Ultra M.2 (M2_2), สนับสนุนโมดูล M.2 SATA3 6.0 Gb/s ในแบบ M Key 2260/2280 และ โมดูลแบบ M.2 PCI Express ได้สูงสุด Gen3 x4 (32 Gb/s)**



  *ถ้า M2_1 ถูกใช้งานโดยอุปกรณ์ M.2 แบบ SATA, SATA3_1 จะปิดการทำงาน.

  **รองรับเทคโนโลยี อินเทล Optane™
  รองรับ NVMe SSD แบบเดียวกับบูตดิสก์
• เชื่อมต่อ
  - 1 x ช่องต่อในเคส

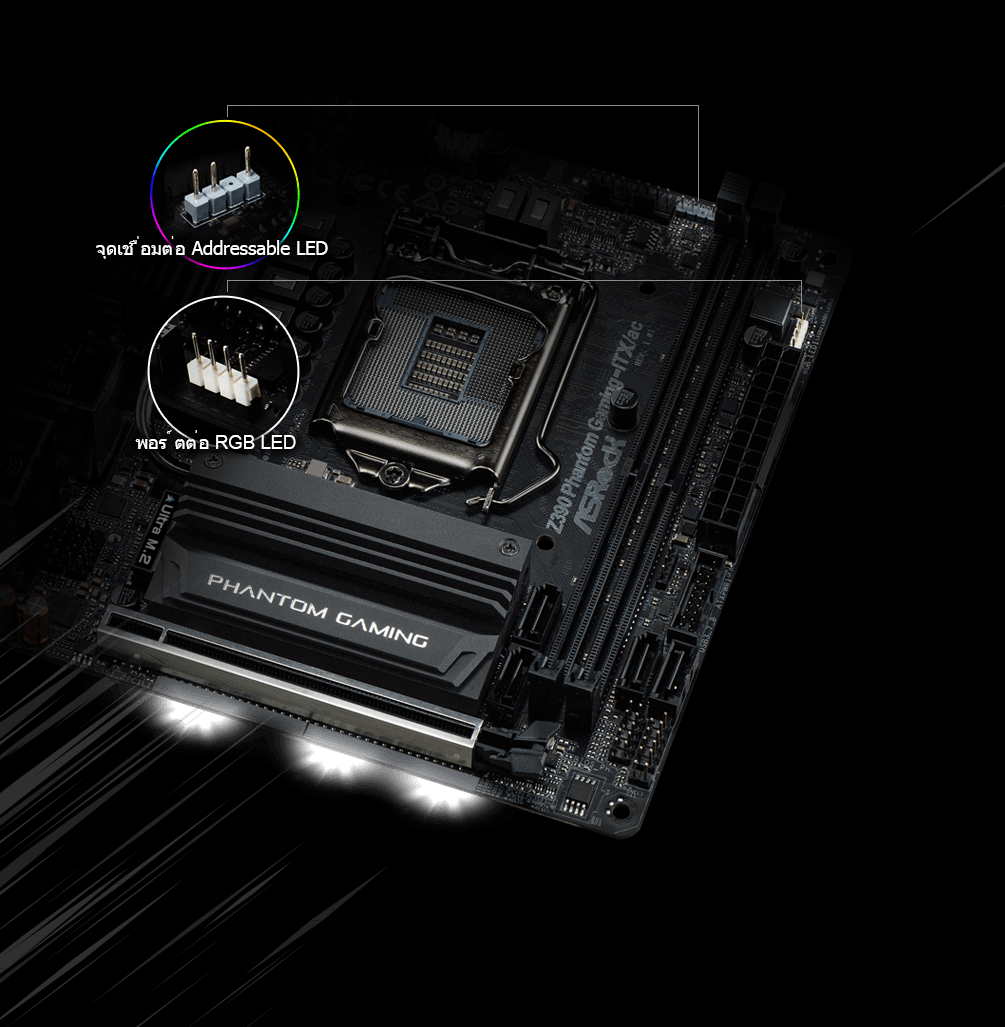

  - 1 x หัวต่อ RGB LED*
  - 1 x จุดเชื่อมต่อ Addressable LED**
  - 1 x คอนเน็คเตอร์พัดลมซีพียู (4-pin)***
  - 1 x ซีพียู/ หัวต่อปั้มน้ำ พัดลม (4-pin) (ระบบควบคุมการทำงานพัดลมอัจฉริยะ)****
  - 1 x คอนเน็คเตอร์พัดลมเคส (4-pin)*****
  - 1 x คอนเน็คเตอร์เพาเวอร์ ATX แบบ 24 พิน
  - 1 x คอนเน็คเตอร์เพาเวอร์ 12V แบบ 8 พิน (หัวต่อแบบ Hi-Density Power)
  - 1 x คอนเน็คเตอร์สำหรับเสียงแผงควบคุมด้านหน้า (พอร์ตเชื่อมต่อระบบเสียงแบบทอง 15μ)
  - 1 x หัวต่อ USB 2.0 (รองรับพอร์ต USB 2.0 จำนวน 2 ช่อง) (รองรับการป้องกัน ESD)
  - 1 x หัวต่อ USB 3.1 Gen1 (สนับสนุน 2 พอร์ต USB 3.1 Gen1) (รองรับการป้องกัน ESD)



  *สนับสนุน LED Strip ได้สูงถึง 12V/3A, 36W

  **สนับสนุน LED Strip ได้สูงถึง 5V/3A, 15W

  ***เชื่อมต่อพัดลมซีพียูสนับสนุนพัดลมซีพียูได้สูงสุด 1A (12W)

  ****ตัวเลือกสำหรับพัดลม/ รองรับพัดลมปั้มน้ำรองรับพัดลมระบายความร้อนด้วยน้ำได้สูงสุดที่ 2A (24W).
  CPU_OPT/W_PUMP สามารถตรวจจับอัตโนมัติ ถ้าใช้พัดลมแบบ 3-พินหรือ 4 พิน.

  *****ตัวเชื่อมต่อพัดลมแชสซีรองรับพัดลมแชสซีที่มีกำลังพัดลมสูงสุด 1A (12 วัตต์)
• พอร์ต I/O ด้านหลัง
  - 2 x พอร์ตเสาสัญญาณ
  - 1 x พอร์ต เมาส์และคีย์บอร์ด PS/2
  - 1 x พอร์ต HDMI
  - 1 x DisplayPort 1.2
  - 1 x Intel^® Thunderbolt™ 3 (เข้ากันได้กับ USB 3.1 Gen2 และ USB-C)*
  - 1 x พอร์ต ออพติคอล SPDIF Out
  - 4 x พอร์ต USB 3.1 Gen2 Type-A (10 Gb/s) (รองรับการป้องกัน ESD)
  - 2 x พอร์ต USB 3.1 Gen1 (รองรับการป้องกัน ESD)
  - 1 x พอร์ต LAN RJ-45 พร้อมไฟ LED (ACT/LINK LED และ SPEED LED)
  - 1 x ปุ่มเคลียร์ CMOS
  - แจ็คสำหรับ HD เสียง: ลำโพงหลัง / กลาง / เบส / สัญญาณขาเข้า / ลำโพงหน้า / ไมโครโฟน (แจ๊คต่อช่องเสียงแบบสีทอง)



  *สนับสนุนชาร์จไฟ USB PD 2.0 จนถึง 12V@3A (36W)
• ซอฟแวร์และ UEFI
  ซอฟต์แวร์
  - ASRock Phantom Gaming Tuning
  - ASRock Polychrome SYNC
  - ASRock Key Master
  UEFI
  - ASRock อีซี่ใหมด
  - ASRock ฟูล เอชดี ยูอีเอฟไอ
  - ASRock My Favorites ใน UEFI
  - ASRock อินสแตนท์แฟลช
  - ASRock อินเทอร์เน็ตแฟลช
  - ASRock อิซี่เรดอินสตอลเลอร์



  *ยูทิลิตีเหล่านี้สามารถดาวน์โหลดได้จาก ASRock Live Update และ App Shop.
• อุปกรณ์เสริม
  - แผ่นปิด I/O
  - 2 x สายเคเบิล SATA เส้น
  - 1 x เสาสัญญาณ WiFi ASRock 2.4/5 GHz
  - 2 x สกรูสำหรับ ซ็อกเก็ต M.2
• การตรวจสอบฮาร์ดแวร์
  - การตอบสนองต่ออุณหภูมิ: CPU, CPU/Water Pump, พัดลมเคส
  - ความเร็วรอบพัดลม: CPU, CPU/Water Pump, พัดลมเคส
  - พัดลมรอบเบา (ปรับรอบความเร็วพัดลมเคสอัตโนมัติโดยอุณหภูมิซีพียู): CPU, CPU/Water Pump, พัดลมเคส
  - การควบคุมรอบพัดลมหลายรูปแบบ: CPU, CPU/Water Pump, พัดลมเคส
  - ตรวจจับเมื่อเปิดเคส
  - ตรวจสอบแรงดันไฟ: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, VCCSA, VCCST
• รูปแบบจากโรงงาน
  - Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
  - PCB 8 ชั้น
  - 4 x ทองแดง 2 ออนซ์ 4 ชุด
• OS
  - Microsoft^® Windows^® 10 64-bit / 11 64-bit
• การรับรอง
  - FCC, CE
  - ErP/EuP ready (เพาเวอร์ซัพพลายจำเป็นต้องมี ErP/EuP ready)

คำว่ำ HDMI และ HDMI High-Definition Multimedia Interface รวมทั้งโลโก้ HDMI เป็นเครื่องหมำยกำรค้ำหรือเครื่องหมำยกำรค้ำจดทะเบียนของ HDMI Licensing Administrator, Inc. ในประเทศสหรัฐอเมริกำและประเทศอื่น ๆ

สเปคอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้าชื่อยี่ห้อและผลิตภัณฑ์เป็นเครื่องหมายการค้าของ บริษัท นั้น ๆ การกำหนดค่าอื่นที่ไม่ใช่สเปคสินค้าเดิม ๆ จะไม่มีการรับประกัน.

ภาพประกอบต่างๆเป็นภาพเพื่อใช้ในการอ้างอิงเท่านั้น ส่วนการใช้งานจริงอาจแตกต่างกันไปตามเวอร์ชั่นของโปรแกรม.
