Z390 Phantom Gaming 6
PRODUCT BRIEF:
- Supports 9th and 8th Gen Intel® Core™ processors (Socket 1151)
- Phantom Gaming 2.5 Gigabit LAN, Intel® Gigabit LAN
- Digital PWM, 12 Power Phase
- Supports DDR4 4300+(OC) MHz
- 3 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 (Key E) For WiFi
- NVIDIA® Quad SLI™, AMD 3-Way CrossFireX™
- Graphics Output Options : HDMI, D-Sub, DisplayPort
- 7.1 CH HD Audio (Realtek ALC1220 Audio Codec)
- Supports Creative Sound Blaster™ Cinema 5
- 8 SATA3, 2 Ultra M.2 (PCIe Gen3x4 & SATA3)
- 2 USB 3.1 Gen2 10Gb/s (1 Type-A + 1 Type-C)
- 9 USB 3.1 Gen1 (1 Front Type-C, 4 Front Type-A, 4 Rear)
- ASRock Polychrome SYNC
Ez az alaplap nem minden térségben elérhető. Lépjen kapcsolatba helyi viszonteladójával, hogy ez a modell elérhető-e térségében.
.png)
.png)
.png)
.png)
.png)
- Jellemzők
- Specifikációk
- Galéria
- Támogatás
Phantom Gaming 2.5 Gb/s LAN
Az intelligens 2,5 Gb/s Phantom Gaming LAN platformot az otthoni hálózathasználók, tartalomgyártók, online játékosok és a nagy minőségű online streamingszolgáltatók előfizetőinek igényeit szem előtt tartva maximális hálózati sebességre tervezték. Növelje hálózata sebességét akár 2,5-szeresére a hagyományos gigabites Ethernethez képest, és évezze a gyorsabb, kompromisszummentes élményt játék, fájlátvitel és biztonsági mentés közben.
Automatikusan észleli és gyorsítja a játékok adatforgalmát a többi hálózati forgalommal szemben az egyenletesebb, akadásmentes játékozteljesítményért és a plusz versenyelőnyért.
2.5G ETHERNET, MAGAS TCP ÉS UDP ÁTVITEL
Túllépünk a játékokon! Az ASRock 2,5 Gb/s LAN alaplapja nagyobb adatátvitellel, ami kiváló kis méretű csomagokban történő fájlátvitelhez, és hogy szabadon engedje a lenyűgöző teljesítményt, különösen a játékokhoz.
Teljes mértékben támogatja a 9. gen. Intel® Core™ processzorokat
The motherboard is designed to make the best out of 9th Generation Intel® Core™ Processors, the sturdy VRM design provides extreme overclocking potential, lower temperature during gaming and reinforced system stability for taking on all sorts of arduous computing tasks.

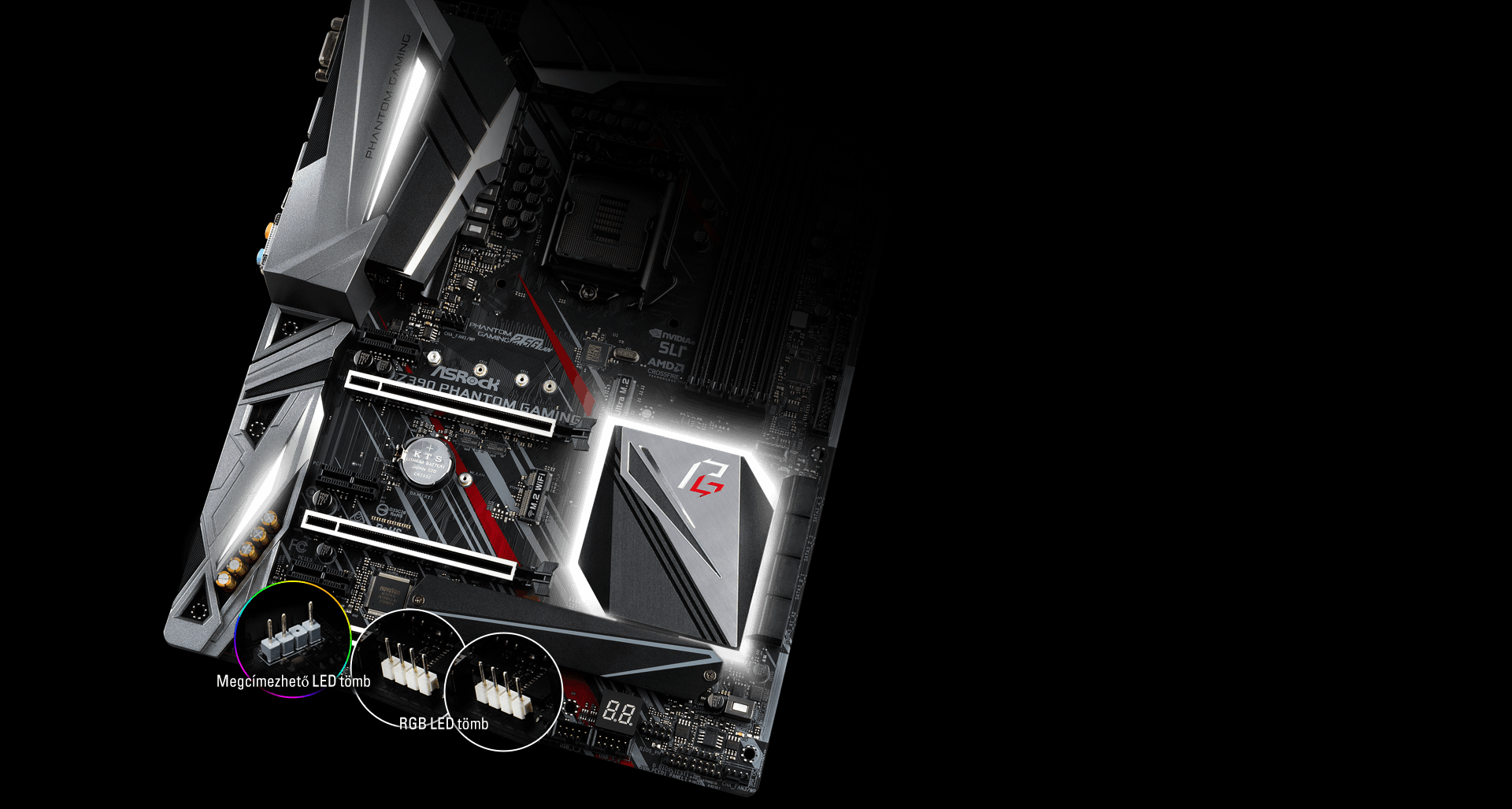

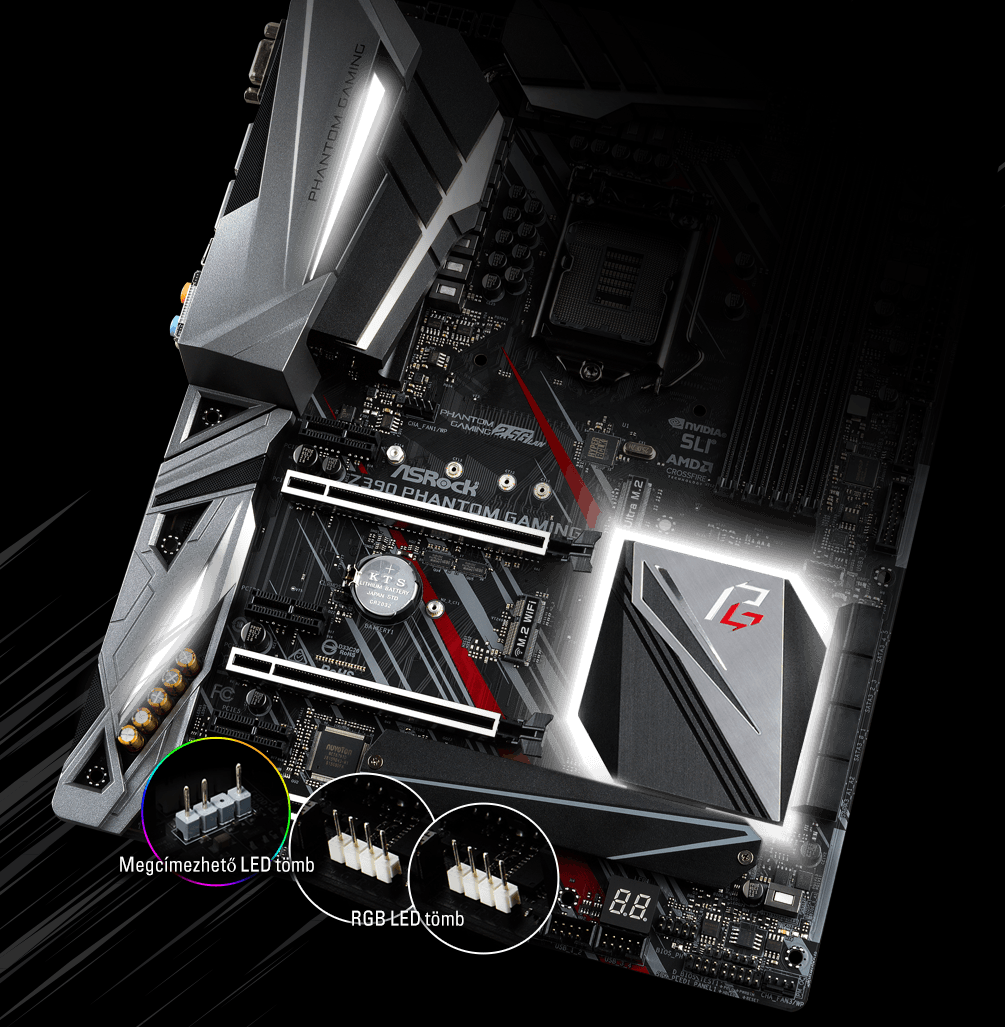

TERVEZZE MEG SAJÁT VILÁGÍTÁSÁT – POLYCHROME RGB
A beépített RGB világításon felül integrált RGB tömböket és megcímezhető RGB tömböt is tartalmaz, így kompatibilis LED eszközöket, pl. LED-sávokat, CPU-hűtőventilátorokat, hűtőket, házakat stb. csatlakoztathat az alaplaphoz. A felhasználók szinkronizálhatják is Polychrome RGB Sync tanúsítvánnyal rendelkező eszközeiket, hogy egyedi fényhatást érjenek el.
*A megcímezhető RGB LED tömb a legfeljebb 3 A (5 V) teljesítményű, maximum 80 LED-ből álló, legfeljebb 2 méter hosszú, WS2812B szabványú megcímezhető RGB LED-sávokat (5V/adat/test) támogatja.
*Az RGB LED tömb a legfeljebb 3 A (12 V) teljesítményű, legfeljebb 2 méter hosszú, 5050 RGB szabványú RGB LED-sávokat (12 V/R/G/B) támogatja.
*Az RGB LED tömb a legfeljebb 3 A (12 V) teljesítményű, legfeljebb 2 méter hosszú, 5050 RGB szabványú RGB LED-sávokat (12 V/R/G/B) támogatja.
CREATIVE SOUND BLASTER™ CINEMA5
A mozis hangélmény új világa, ami páratlanul élethű, dinamikus és erőteljes hangzást biztosít a játék minden hanghatásának. Mindegy, hogy játszik vagy filmet néz, a Reality 3D technológiával kihasználhatja az 5.1/7.1 térhangzás előnyeit, még egy plusz rétegnyi élményt adunk a hangokhoz akár egy fejhallgatón vagy sztereó hangszórón keresztül is.
Teljes lefedést biztosító M.2 hűtőborda
A masszív, teljes lefedést biztosító M.2 hűtőborda kellően hatékonyan vezeti el a hőt ahhoz, hogy M.2 SSD-je mindig a legjobb teljesítményt nyújthassa.
Dupla M.2 SSD-k számára
Egy SATA3 6 Gb/s és 3. gen. PCIe x4 Ultra M.2 formátumokat is támogató csatolóval rendelkezik, ami akár 32 Gb/s sebességig gyorsítja az adatátvitelt, és kompatibilis az ASRock U.2 készletével, hogy a világ leggyorsabb 3. gen. U.2 PCIe x4 SSD-it csatlakoztatni tudja.
*A termékadatok közt talál további részleteket.
Két USB 3.1 Gen2 (Type-A + Type-C)
Az alaplap egy pár Type-A és Type-C USB 3.1 Gen2 porttal rendelkezik a hátsó I/O panelen, melyek támogatják az USB 3.1 Gen2-es eszközök új generációját, és akár 10 Gb/s adatátviteli teljesítményt nyújtanak.
Az USB 3.1 Gen2 megduplázza az adatátviteli sebességet
A C-típusú USB 3.1 Gen2 megduplázza a töltési sebességet!
*A tényleges töltési állapot eszközönként eltérő lehet.
Intel® Optane™ Memory Ready
Támogatja az Intel® Optane™ memória technológiát és az Intel® Optane™ tárhely technológiát, amely új etalon a magas teljesítmény és a gyors reakciók terén.
Előlapi 2. gen. C-típusú USB 3.1
Az USB portok új generációs megfordítható kialakítású változata az előlapon egy 2. gen. C-típusú USB 3.2 tömb, ami akár 5 Gb-es adatátviteli sebességre is képes.
![SA [0 Header-Gaming]](/mb/features/SA.png)
XXL alumíniumötvözet hűtőborda
![SA [XXL Aluminum Alloy Heatsink]](/mb/features/SA-Heatsink-Z390 Phantom Gaming 6.jpg)
Az extra nagy alumínium hűtőborda hatékonyan vezeti el a hőt a MOSFET-ről és a lapkészletről, így az egész rendszer stabilabban működhet.
Prémium 60 A-es fojtótekercs a tápellátásnál
![SA [Premium 60A Power Choke]](/mb/features/SA-60APowerChoke.jpg)
A hagyományos fojtótekercsekhez képest az ASRock új generációs prémium fojtótekercsei a tápellátásnál 3-szor jobb telítési áramot biztosít, így jobb Vcore ellátás érhető el az alaplapon.
Prémium ötvözetű memória fojtótekercs
![SA [Premium Memory Alloy Choke]](/mb/features/SA-MemoryAlloyChoke.jpg)
A speciálisan a memória tápellátásához kialakított új generációs ötvözetű fojtótekercsek rendkívül mágnesesek és hőállóak, így stabilabb és megbízhatóbb tápellátást biztosítanak az alaplapon.
Dual-Stack MOSFET (DSM)
![SA [Dual-Stack MOSFET (DSM)]](/mb/features/SA-DSM.jpg)
A kétrétegű Dual-Stack MOSFET (DSM) az ASRock újabb innovatív MOSFET kialakítása. A szilikonlapka felületét megnöveltük az által, hogy két réteg lapkát építettünk a MOSFET-re. Minél nagyobb a lapka felülete, annál alacsonyabb az Rds(on). A hagyományos egyrétegű MOSFET-hez kιpest a nagyobb lapkafelόletϋ DSM extrιm alacsony 1,2 mΩ Rds(on) ιrtιkkel rendelkezik, νgy a CPU Vcore tαpellαtαs sokkal hatιkonyabb.
Combo Caps
![SA [Combo Caps]](/mb/features/SA-ComboCaps.jpg)
820uF és 100uF kondenzátorok kombinációja. Ezek a kondenzátorok együtt tisztább, hatékonyabb és reszponzívabb processzor Vcore tápellátást biztosítanak, ez jobb tuningeredményeket hozhat.
Nichicon 12K fekete kondenzátorok
![SA [Nichicon 12K Black Caps]](/mb/features/SA-Nichicon12KBlack.jpg)
A kitűnő 12K fekete kondenzátorok élettartama legalább 12 000 óra. A többi csúcskategóriás alaplapokon lévő társaik éppen csak elérik a 10 000 óra élettartamot, velük szemben az ASRock által használt Nichicon 12K fekete kondenzátorok 20%-kal hosszabb élettartamúak, stabilabbak és megbízhatóbbak..
I/O Armor
![SA [I/O Armor]](/mb/features/SA-Armor-Z390 Phantom Gaming 6.jpg)
Újonnan tervezett védőelem a az alaplap hátsó csatlakozópaneljéhez közeli csatlakozókhoz, hogy azokat a sztatikus elektromosság ne károsíthassa.
Mattfekete NYÁK
![SA [Matte Black PCB]](/mb/features/SA-MattePCB.jpg)
Új, titokzatos fekete és réz színséma, ami illeszkedik a csúcskategóriás ASRock alaplapok kiváló alkatrészeihez.
High Density Glass Fabric PCB
![SA [High Density Glass Fabric PCB]](/mb/features/SA-HDPCB.jpg)
A High Density Glass Fabric PCB (nagy sűrűségű üvegszálas áramköri panel) technológiájára épülnek, amely hatékonyan csökkenti a nyomtatott áramköri rétegek közti rést, így védve azokat a nedvesség okozta rövidzárlat ellen.
Full Spike Protection
Bizonyos érzékeny digitális alkatrészek az alaplapon érzékenyek a feszültségingadozásra, a túlfeszültség miatt a rendszer azonnal meghibásodhat. Az ASRock Full Spike Protection számos technológiát vonultat fel, hogy megvédje az alaplap alkatrészeit az ilyen váratlan feszültségcsúcsoktól.
ASRock Live Update és APP Shop
ASRock APP Shop az Ön kényelméért. Számtalan alkalmazást és támogató szoftvert kínálunk letöltésre. Az ASRock APP Shop segítségével egyszerűen optimalizálhatja rendszerét, és tarthatja naprakészen alaplapját.
- Gaming ArmorPower
- Hi-Density Power Connectors (24 pin, 8 pin and 4 pin)
Memory
- 15μ Gold Contact in DIMM Slots
VGA Card
- 15μ Gold Contact in VGA PCIe Slot (PCIE2)
Internet
- Phantom Gaming 2.5G LAN
Cooling
- XXL Aluminum Alloy Heatsink
- Heat Pipe Design
Audio
- Creative Sound Blaster™ Cinema 5 - Egyéni tuljadonságokASRock USB 3.1 Gen2
- ASRock USB 3.1 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.1 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Combo Caps (Nichicon 12K Black Caps)
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
ASRock Phantom Gaming 2.5G LAN
ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers) Technology
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop - Processzor- Supports 9th and 8th Gen Intel® Core™ Processors (Socket 1151)
- Digi Power design
- 12 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
- Supports ASRock Hyper BCLK Engine II - Chipset- Intel® Z390
- Memória- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 4300+(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB*
- Supports Intel® Extreme Memory Profile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots*Az operációs rendszer korlátai miatt a tényleges memóriaméret kevesebb lehet 4 GB-nál, mert a rendszer 32 bites Windows® operációs rendszer alatt saját használatra fenntartja egy részét.. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation. - BIOS- 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, GT, DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment - Videokártyák- Supports Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics
- DirectX 12
- HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1
- Three graphics output options: D-Sub, HDMI and DisplayPort 1.2
- Supports Triple Monitor
- Supports HDMI 1.4 with max. felbontás up to 4K x 2K (4096x2160) @ 30Hz
- Supports DisplayPort 1.2 with max. felbontás up to 4K x 2K (4096x2304) @ 60Hz
- Supports D-Sub with max. felbontás up to 1920x1200 @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with HDMI 1.4 and DisplayPort 1.2 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 and DisplayPort 1.2 Ports*Az Intel® UHD Graphics Built-in Visuals és VGA támogatása csak beépített GPU-val rendelkező processzorok esetében lehetséges. - Audio- 7.1 CH HD Audio with Content Protection támogatás (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- RGB LED
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Supports Creative Sound Blaster™ Cinema 5 - LAN1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG)
- Supports Phantom Gaming LAN Software
- Smart Auto Adjust Bandwidth Control
- Visual User Friendly UI
- Visual Network Usage Statistics
- Optimized Default Setting for Game, Browser, and Streaming Modes
- User Customized Priority Control
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
1 x Gigabit LAN 10/100/1000 Mb/s (Intel® I219V)
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE - Slotok- 3 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4/PCIE6: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4); triple at x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))*
- 3 x PCI Express 3.0 x1 Slots (Flexible PCIe)
- Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
- NVIDIA® NVLink™ támogatás két NVIDIA® GeForce RTX grafikus kártyával**
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel® CNVi (Integrated WiFi/BT)***
- 15μ Gold Contact in VGA PCIe Slot (PCIE2)*NVMe SSD-k támogatása rendszerindító lemezként
**Az NVIDIA® NVLink™ híd nem a csomag része. Az NVIDIA® NVLink™ híd nem a csomag része..
***Supports CNVio1 WiFi module(Intel® Wireless-AC 9560/9462/9461) only. - Tárolás- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug*
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)***M2_1, SATA3_0 and SATA3_1 share lanes. If either one of them is in use, the others will be disabled.
M2_2, SATA3_4 and SATA3_5 share lanes. If either one of them is in use, the others will be disabled.
**Supports Intel® Optane™ Technology
NVMe SSD-k támogatása rendszerindító lemezként
Supports ASRock U.2 Kit - Csatlakozó- 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 1 x Addressable LED Header**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x Thunderbolt™ AIC Connector (5-pin)
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Intel® Z390) (Supports ESD Protection)
- 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.1 Gen1 Header (Intel® Z390) (Supports ESD Protection)
- 1 x Performance Mode / Easy OC Header
- 1 x Dr. Debug with LED
- 1 x Power Button with LED
- 1 x Reset Button with LED*Support in total up to 12V/3A, 36W LED Strip
**Supports in total up to 5V/3A, 15W LED Strip
***A CPU ventilátor csatlakozó legfeljebb 1 A (12 W) áramfelvételű CPU ventilátort támogat.
****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use. - Hátsó panel I/O- 1 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x D-Sub Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 4 x USB 3.1 Gen1 Ports (Intel® Z390) (Supports ESD Protection)
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks) - Szoftver és UEFISoftware
- ASRock Phantom Gaming Tuning
- ASRock Phantom Gaming LAN Software
- ASRock Polychrome SYNC
- ASRock Key Master
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer*These utilities can be downloaded from ASRock Live Update & APP Shop. - Kiegészítők- I/O Shield
- 4 x SATA Data Cables
- 1 x ASRock SLI_HB_Bridge_2S Card
- 3 x Screws for M.2 Sockets - Hardware Monitor- Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST, VCCIO - Form Factor- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- Operációs rendszer- Microsoft® Windows® 10 64-bit / 11 64-bit
- Tanusítványok- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
Global
ChinaA HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.
Fenntartjuk a jogot a specifikációk előzetes bejelenetés nélküli megváltoztatására. A márka- és terméknevek a tulajdonosaik bejegyzett védjegyei. Az eredeti termék-specifikációtól eltérő konfigurációra nem vonatkozik garancia.
A fenti felhasználói felület képe csak példa. A tényleges felhasználói felület változhat a frissített szoftververzióval.
