Z390 Phantom Gaming 4S
PRODUCT BRIEF:
- 支援第九代與第八代 Intel® Core™ 處理器 (Socket 1151)
- 支援 DDR4 4300MHz+ (OC)
- 2 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 Key E 用於 WiFi
- AMD Quad CrossFireX™ 和 CrossFireX™
- 顯示輸出選項: HDMI
- 支援 HDMI 1.4 技術, 最大解析度達 4K x 2K (4096x2160) @ 30Hz
- 7.1 聲道高傳真音效 (Realtek ALC1200 音源編碼解碼器), ELNA 專業音效電容
- 6 SATA3, 1 Ultra M.2 (PCIe Gen3x4 & SATA3)
- 8 USB 3.2 Gen1 (4 前置, 4 後置)
- Intel® 千兆網卡
- ASRock Polychrome SYNC
.png)
.png)
.png)
.png)
.png)
- 產品特色
- 產品規格
- 產品圖集
- 支援與下載
虛擬現實 等你一戰
準備好體驗時下最火熱的VR虛擬實境（Virtual Reality）了嗎？不過在這之前，你的硬體、軟體、驅動程式……等等，確定一切都就緒？主機板是連結一切的關鍵，而華擎VR認證「VR Ready」的主機板，不但在開發過程當中經過嚴格測試，且選用穩定且長壽的電子元件，所有一切都是為了確保使用者能夠完全沉浸在驚奇的VR體驗當中，而不會遭遇惱人的相容性問題。

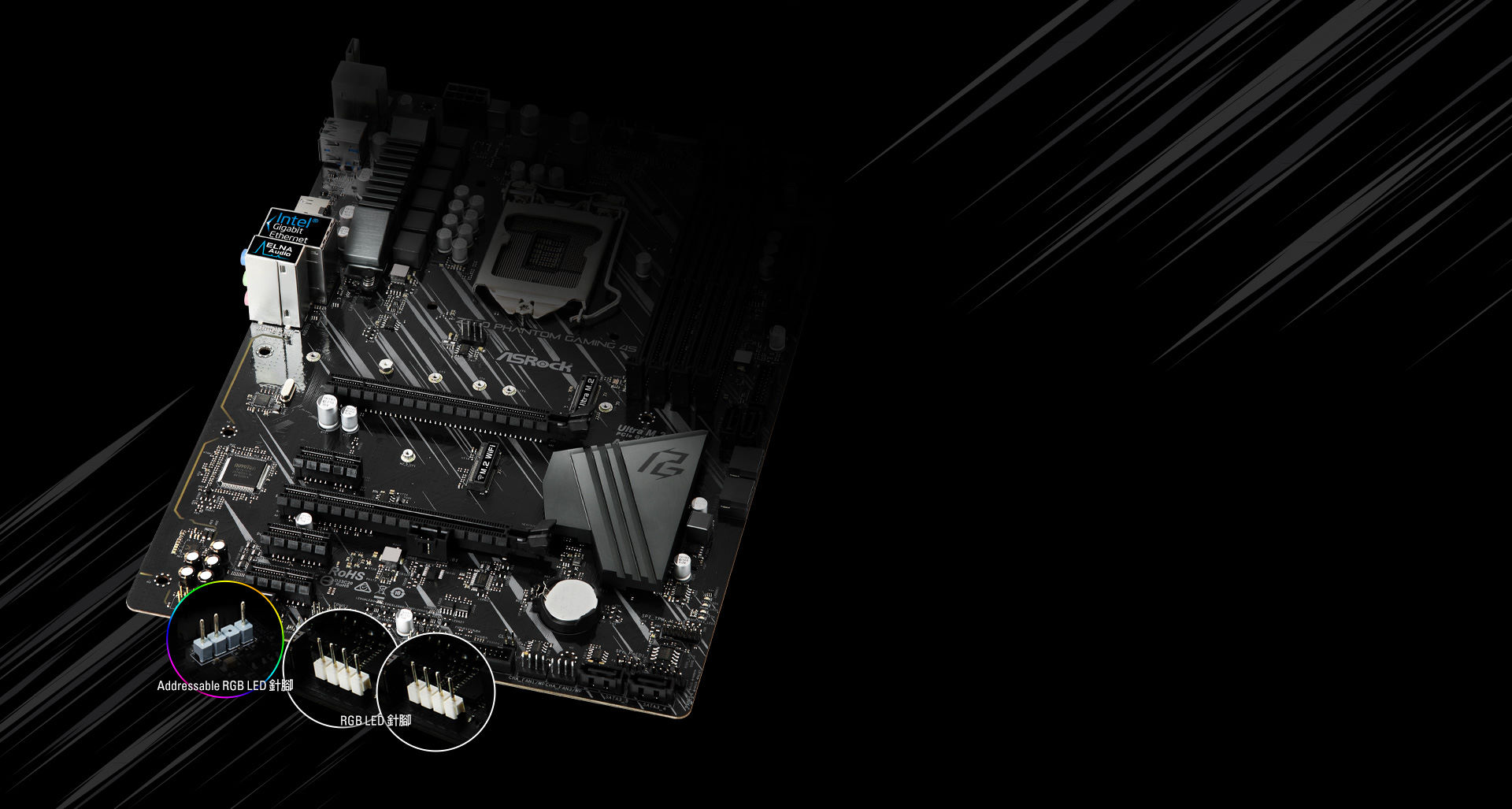

創造你的個人特「色」 - Polychrome RGB
此主機板提供了RGB LED接針與Addressable RGB LED 接針，允許主機板連接所有相容的LED設備，如燈條、CPU風扇、散熱器、機殼等。此外，使用者也可以同步RGB LED設備，通過Polychrome RGB同步認證的配件，來創建自己獨特的燈光效果。
*Addressable RGB LED 接針支持WS2812B Addressable RGB LED 燈條(5V/Data/GND)，最大額定功率為3A (5V)，最大數量為80個LED，長度在2米以內。
*RGB LED 接針支援標準5050 RGB LED條(12V/G/R/B)，最大額定功率為3A (12V)，長度在2米以內。
*RGB LED 接針支援標準5050 RGB LED條(12V/G/R/B)，最大額定功率為3A (12V)，長度在2米以內。
支持 PCIe Gen3 x4 和 SATA3 22110 型 M.2 設備
PCIe Gen3 x4 Ultra M.2 介面能將資料傳輸率提升至 32Gb/s。此外，該介面還能支援更高容量、更快速的 22110 型 M.2 NVMe SSD，以滿足性能需求。
華擎四層 PCB 板 POOL 技術
POOL (Planes On Outer Layers)技術是為了讓使用者有更穩定、優異的記憶體表現，因此我們費盡功夫，特地將敏感的記憶體線路走在 PCB 板內層，以防止雜訊或是外來干擾。
Intel® LAN
Intel® 網路卡提供最佳的傳輸性能，較低的 CPU 佔用率以及增強的穩定性，可為使用者提供極致網路體驗！
支援Intel® Optane™ 記憶體
支援 Intel® Optane™ 記憶體技術與 Intel® Optane™ 存儲技術，引入了高性能與快速回應的新標準。
亮黑 PCB
華擎科技對於各種細節絕不妥協，極致亮黑電路板不僅散發出神秘氣息，更代表最高品質的製造工藝。
高密度防潮纖維電路板
採用全新高密度玻璃纖維 PCB 板，有效降低 PCB 板的間隙來保護主機板免受由於濕氣造成的電子短路的傷害。
4 x USB3.2 Gen1
通過優化的電源效率，資料傳輸速率比USB 2.0快10倍。 USB 3.2 Gen1技術將資料傳輸速率提高到5Gb / s。華擎提供4個USB 3.2 Gen1端口，讓您擁有令人驚嘆的資料傳輸體驗。
狀態指示燈
一個簡單的故障排除工具，能夠直覺地顯示當系統開機時，CPU / DRAM / VGA 的檢測狀態，每次您啟動系統。狀態指示燈都能夠快速而簡單的透過燈光來識別問題的根源。
水冷泵浦接針
這不僅僅是一組 CPU 風扇接針，它還能夠支援時下最流行的水冷系統！此接針最高可以提供 2A 的豐沛電力供水冷泵浦使用。除此之外，使用者還能夠以調整電壓的方式調整泵浦的出力轉速，以取得更佳的散熱效果或是更低的噪音。
數位電源 (Digi Power)
與傳統主機板採用類比電源不同，本主板使用下一代數位脈衝寬度調製（PWM）設計，可以更有效更流暢地提供 CPU Vcore 電壓，從而大大提高主板的穩定性和使用壽命。
M.2 Key E 支持 WiFi
除了板載的網口，用戶也可以選擇 M.2（Key E）插槽所提供的 802.11ac 無線連接。
*盒裝不附贈WiFi 模組
固態電容設計
華擎致力於使用高品質的材料生產最好的主機板，因此使用壽命更長的固態電容，這些固態電容持久耐用，性能表現超穩定。
ELNA 專業音效電容
誰說高品質音訊是高端主機板的專利？華擎在入門級和主流級 9 系列產品上大方採用 ELNA 專業音效電容，漏電流僅僅 3uA，而一般固態電容的漏電流則高達 300uA，漏電流越低，底噪也越低，ELNA 專業音效電容為您帶來更清澈純淨的音質饗宴！
Full Spike Protection
主機板上有些敏感的電子元件在突波時非常脆弱，過流可能導致您的系統瞬間就出現故障。華擎高壓保護功能支援多項技術，可以防止主機板上的元件受到意外的電壓突波傷害。
Live Update & APP Shop
華擎「Live Update & APP Shop」是ㄧ款多功能軟體平台, 不定時提供最新版本 BIOS 及各項軟體升級程式,不僅讓玩家可以輕鬆地維護系統, 讓 PC 隨時保持在最新狀態, 不必擔心軟硬體的相容性問題之外, 還串聯最夯電玩, 更可以第一時間了解華擎最新技術, 隨時獲得最完善的支援服務！
- 電競盔甲記憶體
- DIMM 插槽為 15μ 鍍金接針
網路卡
- Intel® LAN - 獨家功能ASRock 超合金
- 亮黑 PCB
- 高密度防潮纖維電路板
華擎 4 層 PCB 板 POOL 技術
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock 開機狀態檢查 (PSC)
ASRock 全防護 (支援全部 USB、音源、網路埠)
ASRock Live Update & APP Shop - 處理器- 支援第九代與第八代 Intel® Core™ 處理器 (Socket 1151)
- 數位電源設計
- 8 電源相位設計
- 支援 Intel® Turbo Boost 2.0 技術
- 支援 Intel® K-Series 不鎖倍頻處理器
- 支援 ASRock BCLK 全範圍超頻 - 晶片- Intel® Z390
- 記憶體- 雙通道 DDR4 記憶體技術
- 4 x DDR4 插槽
- 支援 DDR4 4300+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered 記憶體
- 支援 ECC UDIMM 記憶體模組 (非 ECC 模式)
- 系統記憶體最大容量: 128GB*
- 支援 Intel® Extreme Memory Profile (XMP) 2.0 技術
- DIMM 插槽為 15μ 鍍金接針*由於作業系統的限制，在 Windows® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows® 64-bit 作業系統下使用 64 位元的 CPU 則不會有此限制。 - BIOS- 128Mb AMI UEFI Legal BIOS, 支援多國語圖形界面
- 符合 ACPI 6.0, 支援喚醒與自動開機 (Wake Up Events)
- 支援 SMBIOS 2.7
- DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VPPM 電壓多功能調節器 - 內建顯示- 支援 Intel® UHD 顯示晶片 內建視覺強化功能 : Intel® 高速影像同步轉檔技術 (AVC, MVC (S3D) 與 MPEG-2 Full HW Encode1), Intel® InTru™ 3D, Intel® HD 清晰影像技術, Intel® Insider™, Intel® UHD 顯示晶片
- DirectX 12
- HWA 編碼 / 解碼: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (僅解碼), MPEG2, MJPEG, VC-1
- 支援 HDMI 1.4 技術, 最大解析度達 4K x 2K (4096x2160) @ 30Hz
- 支援 HDMI 1.4, 可支援自動聲畫同步, 深色 (12bpc), xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
- 使用 HDMI 1.4 埠支援 HDCP 2.2 功能
- 使用 HDMI 1.4 埠支援 4K Ultra HD (UHD) 高畫質播放*處理器有內建 GPU 功能才支援 Intel® UHD 顯示晶片 內建視覺強化功能與顯示輸出. - 音效- 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC1200 音源編碼解碼器)
- 支援優質藍光音效
- 防突波
- PCB 隔離屏蔽
- ELNA 專業音效電容 - 網路- 千兆網卡 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援防雷擊 / 防 ESD 靜電
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE - 擴充插槽- 2 x PCI Express 3.0 x16 插槽 (PCIE1/PCIE3: 單插槽 x16 (PCIE1); 雙插槽 x16 (PCIE1) / x4 (PCIE3))*
- 3 x PCI Express 3.0 x1 插槽 (Flexible PCIe)
- 支援 AMD Quad CrossFireX™ 和 CrossFireX™
- 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組與 Intel® CNVi (整合 WiFi/BT)***支援 NVMe SSD 開機
**只支援 CNVio1 WiFi 無線模組 (Intel® Wireless-AC 9560/9462/9461) - 儲存- 6 x SATA3 6.0 Gb/s 連接埠, 支援 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage 技術 16), NCQ, AHCI 和 Hot Plug*
- 1 x Ultra M.2 插槽 (M2_1), 支援 M Key 2230/2242/2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 與 M.2 PCIe 模組至 Gen3 x4 (32 Gb/s)*** 若 M2_1 插槽被 SATA 型 M.2 設備佔用，SATA3_1 插槽將關閉.
**支援 Intel® Optane™ 技術
支援 NVMe SSD 開機
支援華擎 U.2 套件 - 接頭- 1 x COM 埠接針
- 1 x SPI TPM 接針
- 1 x 電源 LED 與揚聲器接針
- 2 x RGB LED 接針*
- 1 x 可編程 LED 接針**
- 2 x CPU 風扇連接埠 (4-pin)***
- 3 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)****
- 1 x 24 針 ATX 電源連接埠
- 1 x 8 針 12V 電源連接埠
- 1 x 前面板音訊連接埠
- 1 x Thunderbolt™ AIC 連接埠 (5-pin)
- 2 x USB 2.0 接針 (支援 3 USB 2.0 埠) (支援 ESD 靜電保護)
- 2 x USB 3.2 Gen1 接針 (支援 4 USB 3.2 Gen1 埠) (支援 ESD 靜電保護)*支援至 12V/3A, 36W LED 燈條
**支援至 5V/3A, 15W LED 燈條
***CPU 風扇接頭支援最大 1A (12W) 電源.
****機殼 / 水泵風扇支援最高 2A (24W) 水冷風扇.
CHA_FAN1/WP, CHA_FAN2/WP 和 CHA_FAN3/WP 可以自動偵測 3 針或 4 針風扇. - 後背板輸出 / 入接口- 1 x 天線托架
- 1 x PS/2 滑鼠埠
- 1 x PS/2 鍵盤埠
- 1 x HDMI 埠
- 2 x USB 2.0 埠 (支援 ESD 靜電保護)
- 4 x USB 3.2 Gen1 埠 (支援 ESD 靜電保護)
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 線性輸入 / 前置揚聲器 / 麥克風 - 軟體與 UEFI軟體
- ASRock Phantom Gaming Tuning
- ASRock Polychrome SYNC
- ASRock 鍵盤大師
UEFI
- ASRock EZ 模式
- ASRock Full HD UEFI
- ASRock 我的最愛 UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer*可從華擎 APP Shop 下載這些應用程式. - 附件- I/O 擋板
- 2 x SATA 資料線
- 2 x M.2 插槽螺絲 - 硬體監控- 溫度檢測: CPU, 機箱/水泵風扇
- 風扇轉速計: CPU, 機箱/水泵風扇
- 靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速): CPU, 機箱/水泵風扇
- 風扇多速控制: CPU, 機箱/水泵風扇
- 電壓即時監控: +12V, +5V, +3.3V, CPU 核心, 記憶體, VPPM, PCH 1.0V, VCCSA, VCCST - 規格- ATX 規格: 12.0-in x 8.4-in, 30.5 cm x 21.3 cm
- 固態電容設計 - 作業系統- 支援 Microsoft® Windows 10 64-bit / 11 64-bit
- 認證- FCC, CE
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
