Z390 Phantom Gaming 4S
PRODUCT BRIEF:
- Supports 9th and 8th Gen Intel® Core™ processors (Socket 1151)
- Supports DDR4 4300MHz+ (OC)
- 2 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 Key E for WiFi
- AMD Quad CrossFireX™ and CrossFireX™
- Graphics Output Options: HDMI
- Supports HDMI 1.4 with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz
- 7.1 CH HD Audio (Realtek ALC1200 Audio Codec), ELNA Audio Caps
- 6 SATA3, 1 Ultra M.2 (PCIe Gen3x4 & SATA3)
- 8 USB 3.2 Gen1 (4 Front, 4 Rear)
- Intel® Gigabit LAN
- ASRock Polychrome SYNC
Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.
.png)
.png)
.png)
.png)
.png)
- Merkmale
- Spezifikationen
- Galerie
- Service
Sichern Sie Ihre VR-Maschine
Bereiten Sie sich darauf vor, die eindrucksvolle Welt der virtuellen Realität zu genießen. Bevor es losgeht, sollten Sie jedoch sicherstellen, dass alle Komponenten geeignet sind, einschließlich der Hardware, der Software und den Treibern. Das Mainboard ist das entscheidende Bindeglied, um all diese wichtigen Komponenten zu verknüpfen und die VR-Ready-Mainboards von ASRock sind es, wonach Sie Ausschau halten sollten. Die Premiumqualität wird durch intensive Tests sichergestellt, die schon während der Entwicklung durchgeführt werden. Die robusten Komponenten und die rock-solide Performance lässt Sie vollständig in die VR-Welt eintauchen. So können Anwender sicherstellen, das VR-Erlebnis ohne Kompatibilitätsprobleme genießen zu können.

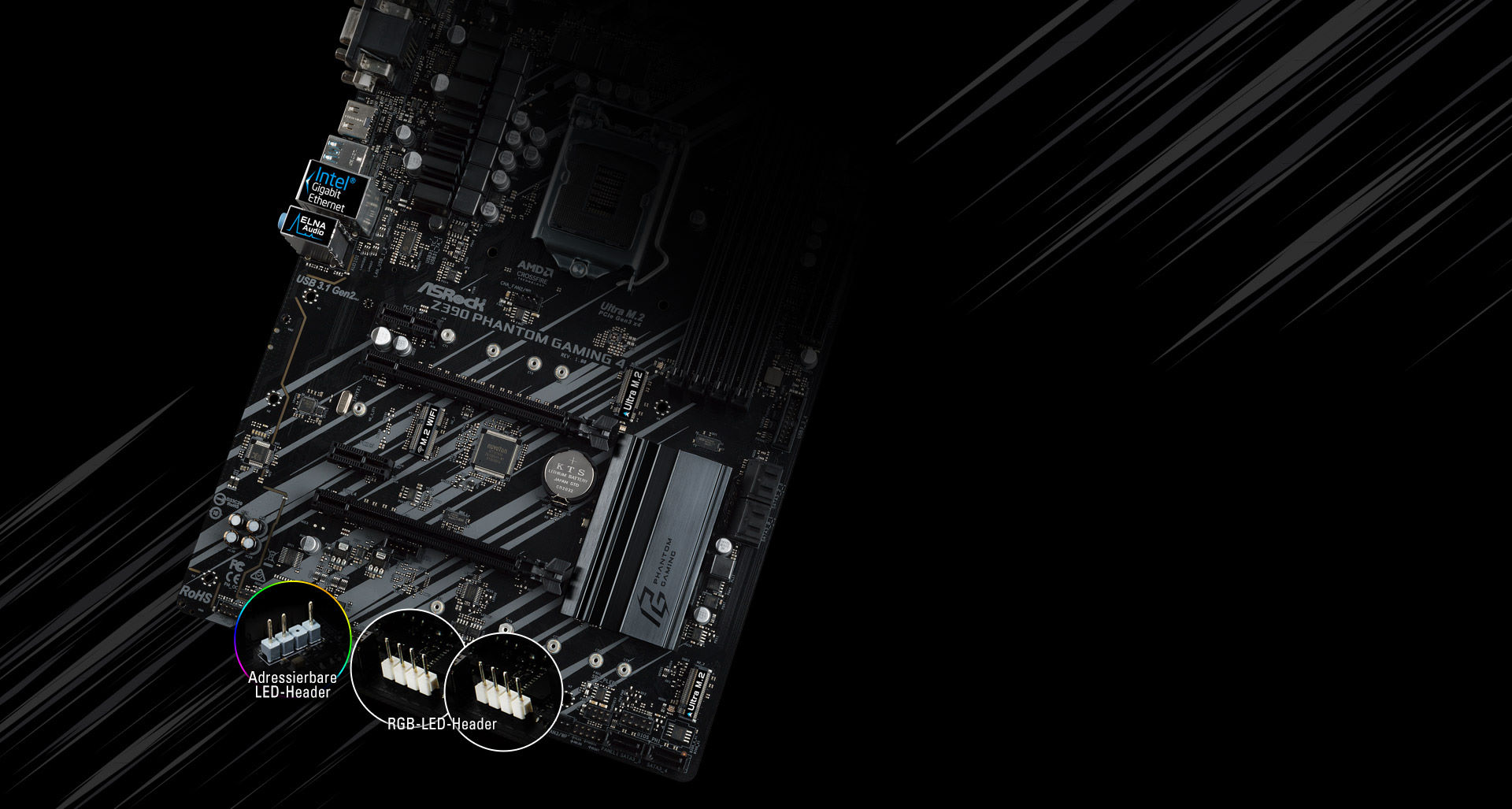

BESTIMMEN SIE ÜBER IHRE BELEUCHTUNG - POLYCHROME RGB
TDieses Mainboard verfügt über onboard verbaute RGB-Header und einen adressierbaren RGB-Header, mit dem kompatible LED-Geräte, wie Leisten, CPU-Lüfter, Kühler, Gehäuse und mehr an das Mainboard angeschlossen werden können. Nutzer können zudem Ihre für Polychrome RGB zertifiziertenLED-Geräte synchronisieren und so einzigartige Lichteffekte erzeugen.
*The addressable RGB LED header supports WS2812B addressable RGB LED strip (5V/Data/GND), with a maximum power rating of 3A (5V), a max of 80 LEDs and length within 2 meters.
*The RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a maximum power rating of 3A (12V) and length within 2 meters.
*The RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a maximum power rating of 3A (12V) and length within 2 meters.
Unterstützt M.2 vom Typ 22110 mit PCIe-Gen3-x4 & SATA3
Das M.2-Interface mit PCIe-Gen3-x4-Anbindung treibt die Datentransferraten auf bis zu 32 Gb/s. Darüber hinaus ist es bereit für schnellere M.2-NVMe-SSDs vom Typ 22110 mit höheren Kapazitäten, um das Bedürfnis nach Leistung zu erfüllen.
ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers)
Die POOL-Technologie (Planes On Outer Layers) ermöglicht es 4-Lagen-Boards, ein Stripline-Routing anstelle des herkömmlichen Micro-Strip-Routings anzuwenden, wodurch die elektrischen Eigenschaften und die Leistung verbessert werden.
Intel® LAN
Intel® LAN bietet den besten Datendurchsatz, eine niedrige Auslastung der CPU und eine verbesserte Stabilität. Es bietet Nutzern die ultimative Netzwerkerfahrung!
Bereit für die Speichertechnik Intel® Optane
Unterstützt die Speichertechnik Intel® Optane™, die einen neuen Standard in Punkto Leistung und Reaktionszeit setzt.
Saphirschwarzes PCB
Ein PCB in purem Schwarz. Das neue saphirschwarze PCB repräsentiert die hohe Qualität und verleiht den Mainboards einen mysteriösen Touch.
Hochverdichtetes Glasfaser-PCB
Das hochverdichtete Glasfaser-PCB reduziert die Lücken zwischen den PCB-Lagen, um das Mainboard vor Kurzschlüssen durch Feuchtigkeit zu schützen.
4 x USB3.2 Gen1
Liefert Datenübertragungsraten, die bis zu zehnmal schneller sind als bei USB 2.0 - und das bei optimierter Energieeffizienz. Die USB-3.2-Gen1-Technologie verbessert die Datenübertragungsrate um bis zu 5 Gb/s. ASRock stellt onboard vier Ports vom Typ USB 3.2 Gen1 zur Verfügung, die Ihnen ein atemberaubendes Datenübertragungserlebnis bieten.
Post Status Checker
Ein einfaches Tool für die Fehlerbehebung, das bei jedem Systemstart den CPU- / DRAM- /VGA- und BOOT-Status anzeigt. Damit ist der Post Status Checker eine schnelle und komfortable Möglichkeit, um die Ursache von Fehlern zu identifizieren.
Wasserpumpen-Header
Dies ist nicht nur ein herkömmlicher Header für CPU-Lüfter, sondern auch für Wasserpumpen! Dieser Header bietet eine Stromstärke von bis zu 1,5 Ampere, womit die populärsten Wasserpumpen unterstützt werden. Zudem können Nutzer die Spannung der Wasserpumpe anpassen, um ein besseres Kühlergebnis und eine geringere Geräuschentwicklung zu erzielen.
Digi Power
Anders als traditionell gebaute Mainboards mit einer analogen Stromversorgung nutzt dieses Mainboard ein Design mit digitaler PWM (Pulsweitenmodulation), das die CPU mit einer effizienteren und gleichmäßigeren Vcore-Spannung versorgt. So wird die Zuverlässigkeit und die Lebensdauer des Mainboards stark verbessert.
M.2 (Key E) für WLAN
Neben dem onboard verbauten LAN-Port können Anwender mit dem M.2-Slot (Key E) auch kabellose Verbindungen nach dem 802.11ac-Standard wählen.
*WLAN-Modul ist nicht enthalten.
Design mit Feststoffkondensatoren
ASRock verbaut auf diesem Mainboard Feststoffkondensatoren. Mit diesen zuverlässigen Kondensatoren kann dieses Mainboard eine stabilere Leistung erzielen und weist eine längere Lebensdauer auf.
Audiokondensatoren von ELNA
Wer hat behauptet, hochwertiger Sound sei nur mit High-End-Mainboards möglich? ASRock verbaut Audiokondensatoren von ELNA auf Mainboards der Mainstream- und Einstiegsklasse! Im Vergleich mit herkömmlichen Feststoffkondensatoren beträgt der Verluststrom nur marginale 3 uA. Das ist der Schlüssel um den Störpegel signifikant zu senken und selbst die anspruchsvollsten Audiophilen zufriedenzustellen.
Full Spike Protection
Einige sensible Digitalkomponenten des Mainboards sind anfällig für Stromschwankungen, so dass überhöhte Spannungen zu Fehlfunktionen im System führen können. ASRocks sogenannte "Full Spike Protection" vereint verschiedene Technologien, die Schäden an Mainboardkomponenten durch unerwartete Spannungsschwankungen verhindern können.
Live Update & APP Shop
Der ASRock APP Shop wurde entwickelt, um Ihnen mehr Komfort zu bieten. Wir bieten Kunden verschiedene Apps und Support-Software zum Download an. Sie können so auf einfache Weise Ihr System optimieren und Ihr Mainboard auf dem neuesten Stand halten. Alles mit dem ASRock APP Shop.
- Gaming ArmorMemory
- 15μ Gold Contact in DIMM Slots
Internet
- Intel® LAN - Einzigartige FeaturesASRock Super Alloy
- Sapphire Black PCB
- High Density Glass Fabric PCB
ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers) Technology
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop - CPU- Supports 9th and 8th Gen Intel® Core™ Processors (Socket 1151)
- Digi Power design
- 8 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking - Chipsatz- Intel® Z390
- Arbeitsspeicher- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 4300+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB*
- Supports Intel® Extreme Speicherprofile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots*Aufgrund von Limitierungen im Betriebssystem ist es möglich, dass Windows® 32-bit OS weniger als 4 GB RAM für das System reservieren kann. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation. - BIOS- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VPPM Voltage Multi-adjustment - Grafik- Supports Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics
- DirectX 12
- HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1
- Supports HDMI 1.4 with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with HDMI 1.4 Port
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 Port*Intel® UHD Graphics Built-in Visuals und die VGA-Ausgänge können nur bei der Verwendung von CPUs mit integrierter GPU-Einheit genutzt werden. - Audio- 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC1200 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- PCB Isolate Shielding
- ELNA Audio Caps - LAN- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE - Steckplätze- 2 x PCI Express 3.0 x16 Slots (PCIE1/PCIE3: single at x16 (PCIE1); dual at x16 (PCIE1) / x4 (PCIE3))*
- 3 x PCI Express 3.0 x1 Slots (Flexible PCIe)
- Supports AMD Quad CrossFireX™ and CrossFireX™
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel® CNVi (Integrated WiFi/BT)***Unterstützt NVMe-SSD als Boot-Festplatte
**Supports CNVio1 WiFi module(Intel® Wireless-AC 9560/9462/9461) only. - Speicherplatz- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug*
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*** Wenn der Anschluss M2_1 von einem SATA-M.2-Gerät besetzt ist, wird der Anschluss SATA3_1 deaktiviert.
**Supports Intel® Optane™ Technology
Unterstützt NVMe-SSD als Boot-Festplatte
Supports ASRock U.2 Kit - Anschluss- 1 x COM Port Header
- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 1 x Addressable LED Header**
- 2 x CPU Fan Connectors (4-pin)***
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ AIC Connector (5-pin)
- 2 x USB 2.0 Headers (Support 3 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (Supports ESD Protection)*Support in total up to 12V/3A, 36W LED Strip
**Supports in total up to 5V/3A, 15W LED Strip
***Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).
****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use. - Blende- 1 x Antenna Bracket
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x HDMI Port
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 4 x USB 3.2 Gen1 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone - Software und UEFISoftware
- ASRock Phantom Gaming-Einstellung
- ASRock Polychrome SYNC
- ASRock Key Master
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Sofort-Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer*Diese Tools können im Live Update & APP Shop heruntergeladen werden. - Produktzubehör- I/O Shield
- 2 x SATA Data Cables
- 2 x Screws for M.2 Sockets - Hardware überwachung- Temperature Sensing: CPU, Chassis/Water Pump Fans
- Fan Tachometer: CPU, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST - Formfaktor- ATX Form Factor: 12.0-in x 8.4-in, 30.5 cm x 21.3 cm
- Solid Capacitor design - Betriebssystem- Microsoft® Windows® 10 64-bit / 11 64-bit
- Zertifizierungen- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
Global
ChinaDie Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMILogo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert.
Das oben abgebildete User-Interface ist ein Referenzbeispiel. Das tatsächliche User-Interface kann von der Abbildung abweichen.
