Z390 Phantom Gaming 4
PRODUCT BRIEF:
- Supports HDMI 1.4 with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz
- 10 Power Phase Design
- Supports DDR4 4300MHz+ (OC)
- 2 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 Key E for WiFi
- AMD Quad CrossFireX™ and CrossFireX™
- Graphics Output Options: HDMI, DVI-D, D-Sub
- 7.1 CH HD Audio (Realtek ALC892 Audio Codec), ELNA Audio Caps
- 6 SATA3, 2 Ultra M.2 (PCIe Gen3x4 & SATA3)
- 2 USB 3.1 Gen2 (Rear Type-A+C), 6 USB 3.1 Gen1 (4 Front, 2 Rear)
- Intel® Gigabit LAN
- ASRock Polychrome SYNC
Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.
.png)
.png)
.png)
.png)
.png)
- Merkmale
- Spezifikationen
- Galerie
- Service

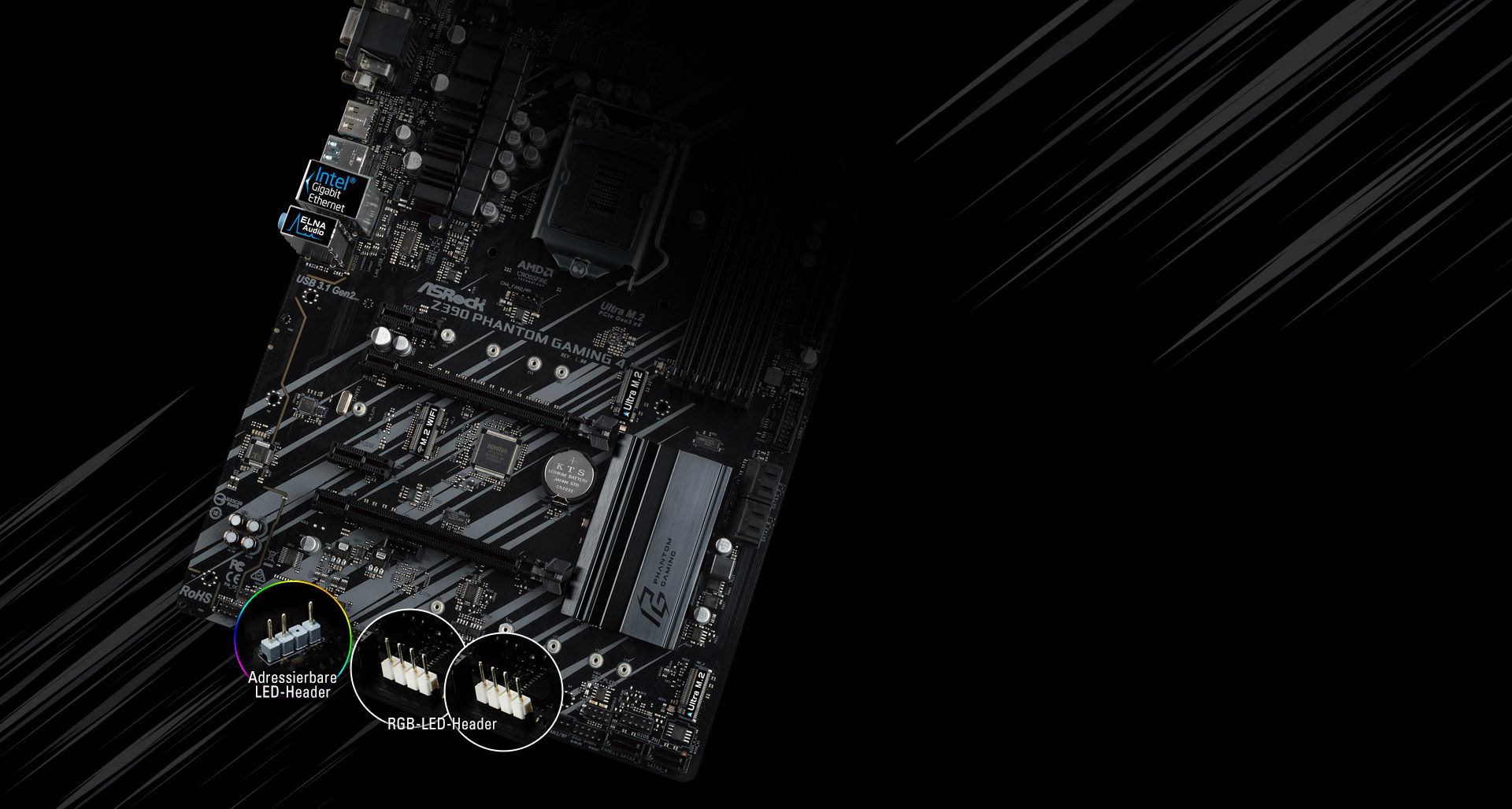

BESTIMMEN SIE ÜBER IHRE BELEUCHTUNG - POLYCHROME RGB
TDieses Mainboard verfügt über onboard verbaute RGB-Header und einen adressierbaren RGB-Header, mit dem kompatible LED-Geräte, wie Leisten, CPU-Lüfter, Kühler, Gehäuse und mehr an das Mainboard angeschlossen werden können. Nutzer können zudem Ihre für Polychrome RGB zertifiziertenLED-Geräte synchronisieren und so einzigartige Lichteffekte erzeugen.
*The addressable RGB LED header supports WS2812B addressable RGB LED strip (5V/Data/GND), with a maximum power rating of 3A (5V), a max of 80 LEDs and length within 2 meters.
*The RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a maximum power rating of 3A (12V) and length within 2 meters.
*The RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a maximum power rating of 3A (12V) and length within 2 meters.
Dual-M.2 für SSD
Ausgerüstet mit einem M.2-Slot, der sowohl das M.2-Interface SATA3 6Gb/s als auch das Ultra-M.2-Interface mit PCIe-Gen3-x4-Anbindung unterstützt, das die Datentransferraten auf bis zu 32 Gb/s treibt und kompatibel mit dem U.2-Kit von ASRock ist, mit dem einige der schnellsten U.2-SSDs mit PCIe-Gen3-x4 betrieben werden können.
*Bitte beachten Sie die Seite mit den Produktspezifikationen für weitere Details.
ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers)
Die POOL-Technologie (Planes On Outer Layers) ermöglicht es 4-Lagen-Boards, ein Stripline-Routing anstelle des herkömmlichen Micro-Strip-Routings anzuwenden, wodurch die elektrischen Eigenschaften und die Leistung verbessert werden.
Unterstützt M.2 mit Typ 22110
Bereit für noch höhere Kapazitäten und Geschwindigkeiten. M.2-NVMe-SSDs mit Typ 22110 erfüllen den Wunsch nach Leistung.
Intel® LAN
Intel® LAN bietet den besten Datendurchsatz, eine niedrige Auslastung der CPU und eine verbesserte Stabilität. Es bietet Nutzern die ultimative Netzwerkerfahrung!
PCI-E STEEL SLOT
Die fortschrittlichen PCI-E-Steel-Slots sind mit einer massiven Abdeckung versehen, die vor Signalinterferenzen im Zusammenhang mit der Grafikkarte schützt. Zudem sorgen sie dafür, dass auch schwere Grafikkarten immer sicher in den PCI-E-Slots verbaut sind.
Bereit für die Speichertechnik Intel® Optane
Unterstützt die Speichertechnik Intel® Optane™, die einen neuen Standard in Punkto Leistung und Reaktionszeit setzt.
![SA [0 Header-Gaming]](/mb/features/SA.png)
Hochwertige 50A-Spule für die Stromversorgung
![SA [Premium 50A Power Choke]](/mb/features/SA-50APowerChoke.jpg)
Im Vergleich zu herkömmlichen Spulen verfügen die neuen Premiumspulen für die Stromversorgung über einen dreimal so hohen Sättigungsstrom, so dass das Mainboard eine verbesserte Vcore-Spannung bietet.
10-Phasen-Design
![SA [Power Phase 10]](/mb/features/SA-10PowerPhase.jpg)
Mit einem 10-Phasen-Design konzipiert, bietet dieses Mainboard eine komplett gleichmäßige Stromversorgung für die CPU, unerreichte Overclocking-Fähigkeiten sowie eine verbesserte Leistung bei zugleich niedrigsten Temperaturen.
Saphirschwarzes PCB
![SA [Sapphire Black PCB]](/mb/features/SA-BlackPCB.jpg)
Ein PCB in purem Schwarz. Das neue saphirschwarze PCB repräsentiert die hohe Qualität und verleiht den Mainboards einen mysteriösen Touch.
Hochverdichtetes Glasfaser-PCB
![SA [High Density Glass Fabric PCB]](/mb/features/SA-HDPCB.jpg)
Das hochverdichtete Glasfaser-PCB reduziert die Lücken zwischen den PCB-Lagen, um das Mainboard vor Kurzschlüssen durch Feuchtigkeit zu schützen.
Wasserpumpen-Header
Dies ist nicht nur ein herkömmlicher Header für CPU-Lüfter, sondern auch für Wasserpumpen! Dieser Header bietet eine Stromstärke von bis zu 1,5 Ampere, womit die populärsten Wasserpumpen unterstützt werden. Zudem können Nutzer die Spannung der Wasserpumpe anpassen, um ein besseres Kühlergebnis und eine geringere Geräuschentwicklung zu erzielen.
Digi Power
Anders als traditionell gebaute Mainboards mit einer analogen Stromversorgung nutzt dieses Mainboard ein Design mit digitaler PWM (Pulsweitenmodulation), das die CPU mit einer effizienteren und gleichmäßigeren Vcore-Spannung versorgt. So wird die Zuverlässigkeit und die Lebensdauer des Mainboards stark verbessert.
Design mit Feststoffkondensatoren
ASRock verbaut auf diesem Mainboard Feststoffkondensatoren. Mit diesen zuverlässigen Kondensatoren kann dieses Mainboard eine stabilere Leistung erzielen und weist eine längere Lebensdauer auf.
Audiokondensatoren von ELNA
Wer hat behauptet, hochwertiger Sound sei nur mit High-End-Mainboards möglich? ASRock verbaut Audiokondensatoren von ELNA auf Mainboards der Mainstream- und Einstiegsklasse! Im Vergleich mit herkömmlichen Feststoffkondensatoren beträgt der Verluststrom nur marginale 3 uA. Das ist der Schlüssel um den Störpegel signifikant zu senken und selbst die anspruchsvollsten Audiophilen zufriedenzustellen.
Full Spike Protection
Einige sensible Digitalkomponenten des Mainboards sind anfällig für Stromschwankungen, so dass überhöhte Spannungen zu Fehlfunktionen im System führen können. ASRocks sogenannte "Full Spike Protection" vereint verschiedene Technologien, die Schäden an Mainboardkomponenten durch unerwartete Spannungsschwankungen verhindern können.
Live Update & APP Shop
Der ASRock APP Shop wurde entwickelt, um Ihnen mehr Komfort zu bieten. Wir bieten Kunden verschiedene Apps und Support-Software zum Download an. Sie können so auf einfache Weise Ihr System optimieren und Ihr Mainboard auf dem neuesten Stand halten. Alles mit dem ASRock APP Shop.
- Gaming ArmorMemory
- 15μ Gold Contact in DIMM Slots
Internet
- Intel® LAN - Einzigartige FeaturesASRock USB 3.1 Gen2
- ASRock USB 3.1 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.1 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- Premium 50A Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers) Technology
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop - CPU- Supports HDMI 1.4 with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz
- Digi Power design
- 10 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking - Chipsatz- Intel® Z390
- Arbeitsspeicher- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 4300+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB*
- Supports Intel® Extreme Speicherprofile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots*Aufgrund von Limitierungen im Betriebssystem ist es möglich, dass Windows® 32-bit OS weniger als 4 GB RAM für das System reservieren kann. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation. - BIOS- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VPPM Voltage Multi-adjustment - Grafik- Supports Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics
- DirectX 12
- HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1
- Three graphics output options: D-Sub, DVI-D and HDMI
- Supports Triple Monitor
- Supports HDMI with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz
- Supports DVI-D with max. Auflösung up to 1920x1200 @ 60Hz
- Supports D-Sub with max. Auflösung up to 1920x1200 @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with HDMI 1.4 and DisplayPort 1.2 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 and DisplayPort 1.2 Ports*Intel® UHD Graphics Built-in Visuals und die VGA-Ausgänge können nur bei der Verwendung von CPUs mit integrierter GPU-Einheit genutzt werden. - Audio- 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC892 Audio Codec)*
- Premium Blu-ray Audio support
- Supports Surge Protection
- ELNA Audio Caps*Um 7.1 CH HD Audio zu konfigurieren, ist es notwendig ein HD-Frontpanel-Modul zu verwenden und das Multi-Channel-Audio-Feature im Soundtreiber zu aktivieren. - LAN- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE - Steckplätze- 2 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4: single at x16 (PCIE2); dual at x16 (PCIE2) / x4 (PCIE4))
- 3 x PCI Express 3.0 x1 Slots (Flexible PCIe)
- Supports AMD Quad CrossFireX™ and CrossFireX™
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel® CNVi (Integrated WiFi/BT)***Unterstützt NVMe-SSD als Boot-Festplatte
**Supports CNVio1 WiFi module(Intel® Wireless-AC 9560/9462/9461) only. - Speicherplatz- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug*
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)***Wenn der Anschluss M2_1 von einem SATA-M.2-Gerät besetzt ist, wird der Anschluss SATA3_5 deaktiviert.
Wenn der Anschluss M2_2 von einem SATA-M.2-Gerät besetzt ist, wird der Anschluss SATA3_1 deaktiviert.
If M2_2 is occupied by a PCIe-type M.2 device, SATA3_0 will be disabled.
***Supports Intel® Optane™ Technology
Unterstützt NVMe-SSD als Boot-Festplatte
Supports ASRock U.2 Kit - Anschluss- 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 1 x Addressable LED Header**
- 1 x CPU Fan Connector (4-pin)***
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ AIC Connector (5-pin)
- 2 x USB 2.0 Headers (Support 3 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (Supports ESD Protection)
- 1 x Performance Mode / Easy OC Header*Support in total up to 12V/3A, 36W LED Strip
**Supports in total up to 5V/3A, 15W LED Strip
***Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).
****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use. - Blende- 1 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x D-Sub Port
- 1 x DVI-D Port
- 1 x HDMI Port
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)
- 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)
- 2 x USB 3.1 Gen1 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone - Software und UEFISoftware
- ASRock Phantom Gaming-Einstellung
- ASRock Polychrome SYNC
- ASRock Key Master
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Sofort-Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer*Diese Tools können im Live Update & APP Shop heruntergeladen werden. - Produktzubehör- I/O Shield
- 2 x SATA Data Cables
- 3 x Screws for M.2 Sockets - Hardware überwachung- Temperature Sensing: CPU, Chassis/Water Pump Fans
- Fan Tachometer: CPU, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST - Formfaktor- ATX Form Factor: 12.0-in x 8.8-in, 30.5 cm x 22.4 cm
- Solid Capacitor design - Betriebssystem- Microsoft® Windows® 10 64-bit / 11 64-bit
- Zertifizierungen- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
