X570S PG Riptide
PRODUCT BRIEF:
- 支持AMD AM4 插槽 Ryzen™ 2000、3000、4000 G 系列、5000 和 5000 G 系列台式机处理器
- 10 Phase, 数字供电, Dr. MOS
- 支持 DDR4 5000+ (OC)*
- 3 PCIe 4.0 x16 插槽, 3 PCIe 4.0 x1 插槽
1 M.2 Key-E 用于 WiFi - 显示输出: HDMI
- 7.1 声道高保真音频 (Realtek ALC897 音频编码解码器), Nahimic 音频
- 6 SATA3, 1 超级 M.2 (PCIe Gen4x4)
1 超级 M.2 (PCIe Gen4x4 & SATA3)** - 3 USB 3.2 Gen2 (前置 C 型接口, 后置 A+C 型接口)
8 USB 3.2 Gen1 (4 前置, 4 后置), 6 USB 2.0 (4 前置, 2 后置) - Killer E3100G 2.5 千兆网卡*实际支持程度按 CPU 而定.
**如果 M2_2 被 PCIE-type M.2 裝置佔用，SATA3_5_6 將被停用
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
- 产品特色
- 产品规格
- 产品图集
- 支持与下载
- 购买
PG Riptide是 Phantom Gaming 家族中针对主流玩家的全新产品线。PG Riptide主板拥有低调的外型，同时搭载丰富的电竞相关功能，如暗潮(Riptide)一般，表面上看来朴实无华，实则效能强劲，随时准备将对手吞噬至无尽的深海之中。
电竞新秀！重装上阵！
全面革新的次世代B550主板
Dr. MOS
10 相供电设计
Dr. MOS
Dr. MOS 是集成型功率级解决方案，针对同步降压应用进行了优化！与传统独立 MOSFET 相比，它可以智能为每相电源提供更高电流，从而提供更好的散热效果、更长的使用寿命和优异的超频性能 。
高级 60A 电感
与传统电感相比，华擎高级 60A 电感能有效将饱和电流提高三倍，从而为主板提供加强和升级的核心电压。
10 相供电设计
拥有坚固的元件，且能完全流畅地向 CPU 进行供电。还为高级玩家提供增强的性能，而温度能保持最低。
Killer™ Ethernet E3100
Killer E3100 2.5 Gbps以太网控制器专为竞争游戏玩家和渴望性能的用户而设计。增强的检测和优先级排序引擎为游戏和多媒体应用程序提供了终极的网络体验。
Intel® Killer™ Prioritization Engine
Intel® Killer™ Prioritization Engine能够侦测并排序超过1000种不同的游戏、应用程序及网页，提供令人惊艳的网络体验，并让游戏拥有网络带宽的优先使用权，确保玩家拥有最低延迟的游戏享受。
AMD SMART ACCESS MEMORY 技术
传统的电脑系统处理器只可以访问一小部分显存，并限制系统性能。通过 AMD Smart Access Memory 技术，数据通道获得扩充，可释放全部 GPU 内存，消除瓶颈并提升性能。
双 Hyper M.2 插槽连接固态硬盘
支持新一代PCI Express 4.0 M.2 SSD，传输带宽是上一代的两倍，体验如同闪电般快速的数据传输速度吧！
Lightning电竞键鼠USB插槽
(专利申请中)
电竞键鼠近年来，逐渐从1000 MHz的回报率(Polling Rate)，提升到2000 Hz、4000 Hz甚至8000 Hz的水平。但我们发现，当您同时接上如此高回报率的键鼠时，其实会互相影响，导致回报率不稳的情形发生，您购买的高阶电竞键鼠，效能是能够被牺牲的吗？当然不能！因此，我们特地设计「Lightning电竞键鼠埠」(专利申请中)，专门给高回报率电竞键鼠使用，性能绝不受限！
加强型钢制插槽
（PCIe 4.0 版本）
加强型钢制插槽支持 PCI Express 4.0 标准。包含多项优势：
✔ 额外定位点
✔ 加强型内嵌金属支架的耳扣
✔ 确保稳定信号
✔ 保证重型显卡能妥善安装
✔ 额外定位点
✔ 加强型内嵌金属支架的耳扣
✔ 确保稳定信号
✔ 保证重型显卡能妥善安装
华擎显卡支撑架
(专利申请中)
华擎独家的显卡支撑架与主板结合，共同锁附在机壳之ATX螺孔，再以螺丝无段调整副支架，向上支撑住显卡。主支架不只有两处螺丝可稳固锁附，边缘的卷边亦同时抵住主板PCB侧边，对抗显卡下垂的力道。稳固的结构，不会因为运送、震动造成位移，失去支撑效果。

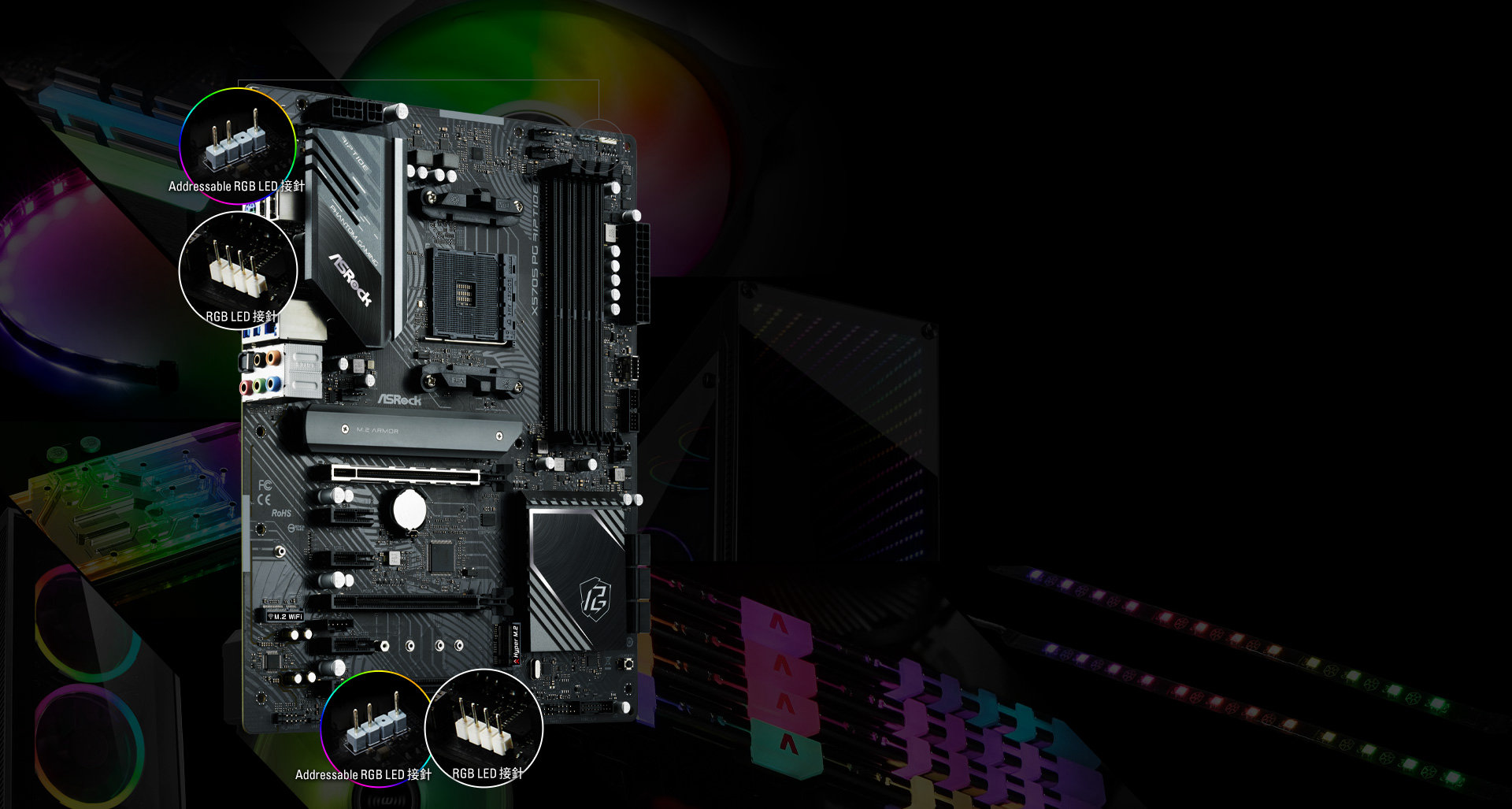

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB
ASRock 系列不但拥有令人惊叹的性能，更有更新卓越美学，好让您能够更方便地打造出属于自我的多彩RGB主机！ 除了板载的Addressable RGB灯效以外，主板还能够兼容各式LED设备，如灯条、CPU风扇、散热器、机壳等。
此外，使用者也可以让这些RGB LED设备同步发光！通过 Polychrome RGB同步认证 的配件，来创建独特灯光效果。
*Addressable RGB LED 接针支持WS2812B Addressable RGB LED 灯条(5V/Data/GND)，上限额定功率为3A (5V)，上限数量为80个LED，长度在2米以内。
*RGB LED 接针支持标准5050 RGB LED条(12V/G/R/B)，上限额定功率为3A (12V)，长度在2米以内。
*RGB LED 接针支持标准5050 RGB LED条(12V/G/R/B)，上限额定功率为3A (12V)，长度在2米以内。
前面板 USB 3.2 Gen2 C 型接口
前面板 USB 3.2 Gen2 C 型接口支持 10Gbps 数据传输速率，并为机箱前面板注入新一代的可逆性 USB 设计。
双 USB 3.2 Gen2 ( Type-A + Type-C )
一对 USB 3.2 Gen2 Type-A 与 Type-C 接口提供高达 10Gbps 数据传输率。Type-C 接口还能提供更高3安培的充沛电力，而且正反双向皆可插的设计，让您可以更方便的使用 USB 设备。
USB 3.2 Gen2 两倍的资料传输速率
USB 3.2 Gen2 Type-C 两倍的充电速度!
*实际充电速度会依装置不同而改变。
M.2 Key E 支持 WiFi
除了板载的网口，用户也可以选择 M.2（Key E）插槽所提供的 802.11ac 无线连接。
*盒装不附赠WiFi 模块
Thunderbolt 4 AIC 扩充针脚
Thunderbolt 4 不再局限于某些芯片组了！ ASRock运强大的设计能力，将Thunderbolt 4 技术移植到AMD平台，且一样支持热插入技术。你只需要一张Thunderbolt 4 AIC card，便能尽情享受最先进的Thunderbolt 4 传输接口。
*1: 一个TB4接口最多能侦测到3个TB装置与一个TB显示器。(使用两个接口则双倍)
*2 : TB4 接口上的USB键盘/鼠标无法从S3/S4睡眠中叫醒系统。
*3 : 建议打开 “Above 4GB Decoding” 选像，否则有可能导致TB显示器无法显示画面。
*4 : 无法支持使用AMD显示适配器的外接显卡盒。
*5 : 只支持Vermeer, Matisse 处理器。
*2 : TB4 接口上的USB键盘/鼠标无法从S3/S4睡眠中叫醒系统。
*3 : 建议打开 “Above 4GB Decoding” 选像，否则有可能导致TB显示器无法显示画面。
*4 : 无法支持使用AMD显示适配器的外接显卡盒。
*5 : 只支持Vermeer, Matisse 处理器。
Nahimic 音频
无论您是通过 USB、Wi-Fi、模拟输出，甚至是 HDMI 来连接耳机、头戴式耳机、外部或内部扬声器，Nahimic 音频都能为您提供最迷人的、充满活力且细节丰富的聆听体验。
Sound Tracker 是一种视觉指示器，可指出主要声音的发出方向。 在游戏过程中，每种声音都以 360°正确定位在雷达上，使玩家完全沉浸其中。
状态指示灯
一个简单的故障排除工具，能够直觉地显示当系统开机时，CPU / DRAM / VGA 的检测状态，每次您启动系统。状态指示灯都能够快速而简单的透过灯光来识别问题的根源。
支持HDMI 4K @60Hz 高清影像
支持新一代HDMI 4K @60Hz影像输出规格，动态分辨率更高，人物在高速移动之下的动态表现看起来便更加流畅、无残影，享受让你耳目一新的的高清影像。
![SA [0 Header-Hairline]](/mb/features/SA.png)
超合金散热器
![SA [XXL Aluminum Alloy Heatsink]](/mb/features/SA-Heatsink-X570S PG Riptide.jpg)
大型铝合金散热片提供超强散热能力，完整覆盖 MOSFET 与板载芯片区域，让 MOSFET 和芯片都能在较低温的环境工作，系统运作也更加稳定可靠。
60A 高效电感
![SA [Premium 60A Power Choke] AMD](/mb/features/SA-60APowerChoke-X570S PG Riptide.jpg)
与传统电感相比，华擎的新一代高效电感可有效提高饱和电流达 3 倍，提高并改善主板的 Vcore 电压供应。
Dr. MOS
![SA [Dr.MOS] 50A](/mb/features/SA-DrMOS.jpg)
Dr.MOS是为完美转化效率而优化的集成电源解决方案! 智能输出更高的电流，每相驱动高达50A的连续电流，从而提供更好的热效果和优越的性能。
内存供电高效合金电感
![SA [Premium Memory Alloy Choke]](/mb/features/SA-MemoryAlloyChoke.jpg)
专门为内存供电设计的新一代合金电感具备高磁性及抗热的特点，可以为主板传输更加稳定可靠的电源。
黑色消光黑 PCB
![SA [Matte Black PCB]](/mb/features/SA-MattePCB.jpg)
全新的黑铜色消光黑 PCB 设计，不仅外观更加沉稳，也代表了更高的工艺制造水平。
高密度防潮纤维电路板
![SA [High Density Glass Fabric PCB]](/mb/features/SA-HDPCB.jpg)
采用全新高密度玻璃纤维 PCB 板，有效降低 PCB 板的间隙来保护主板免受由于湿气造成的电子短路的伤害。
2OZ 铜质 PCB 板
![SA [2oz Copper PCB]](/mb/features/SA-2oz.jpg)
只使用精心选择的铜材作为 PCB 板的用料，2OZ 铜质 PCB 板导热量低，能效高，能保证更高效的超频性能。
华擎全防护
主板上有些敏感的数字元件在突波时非常脆弱，过流可能导致您的系统瞬间就出现故障。华擎高压保护功能支持多项技术，可以防止主板上的元件受到意外的电压突波伤害
华擎即时更新 & 应用市场
华擎即时更新 & 应用市场是您更方便的 BIOS 及软件升级程序, 不定时提供更新版本 BIOS 及各种支持软件供用户下载,不仅让玩家可以轻松地维护系统, 让系统随时保持在更新状态, 不必担心软硬件的兼容性问题之外, 还串联更夯电玩, 更可以第一时间了解华擎更新技术, 随时获得更完善的支持服务！
- 独家功能华擎 USB 3.2 Gen2
- 华擎前置 USB 3.2 Gen2 C 型接针 (10 Gb/s)
- 华擎 USB 3.2 Gen2 Type-A 接口 (10 Gb/s)
- 华擎 USB 3.2 Gen2 Type-C 接口 (10 Gb/s)
华擎超合金
- 超合金散热器
- 60A 高效电感
- 50A Dr.MOS
- 内存供电高效合金电感 (与铁粉电感相比，可降低 70% 的内核损失)
- 黑色磨砂 PCB
- 高密度防潮纤维电路板
- 2 盎司铜制 PCB 板
Killer 2.5 千兆网卡
华擎 Lightning 电竞键鼠 USB 插槽
华擎合金插槽 Gen4
华擎 M.2 散热盔甲
华擎 超级 M.2 (PCIe Gen4x4 & SATA3)
华擎 开机自检状态检查器 (PSC)
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场 - 处理器- 支持 AMD AM4 插槽 Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 和 5000 G-Series 台式处理器*
- 数字供电*详情请参阅 CPU 支持列表. - 芯片- AMD X570
- 内存- 双通道 DDR4 内存技术
- 4 x DDR4 内存插槽
- AMD Ryzen 系列处理器 (Vermeer) 支持 DDR4 5000+(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Matisse) 支持 DDR4 5000+(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列 APU (Cezanne) 支持 DDR4 5000+(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列 APU (Renoir) 支持 DDR4 5000+(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Pinnacle Ridge) 支持 DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列 APU (Picasso) 支持 DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 (非 ECC), un-buffered 内存*
- 系统内存最大容量: 128GB*
- 支持极限内存配置文件（XMP）内存模块
- DIMM 插槽采用 15μ 镀金接针*对于 Ryzen 系列 APU (Picasso 和 Renoir), ECC 仅支持 PRO CPU.
有关AMD非XMP内存频率支持，请参阅下表.
Ryzen 系列处理器 (Vermeer):
Ryzen 系列处理器 (Matisse):
Ryzen 系列 APU (Cezanne):
Ryzen 系列 APU (Renoir):
Ryzen 系列处理器 (Pinnacle Ridge):
Ryzen 系列处理器 (Picasso):
SR: 单列 DIMM, 1Rx4 或 1Rx8 于 DIMM 模块标签 x=1 或 2
DR: 双列 DIMM, 2Rx4 或 2Rx8 于 DIMM 模块标签
**由于操作系统的限制，在 Windows® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。 - BIOS- 支持图形界面的 256Mb AMI UEFI Legal BIOS
- 支持 "即插即用"
- 符合 ACPI 5.1, 支持唤醒与自动开机 (Wake Up Events)
- 支持免跳线
- 支持 SMBIOS 2.3
- CPU, VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP 电压多功能调节器 - 板载显卡- Ryzen 系列 APU 上集成 AMD Radeon™ HD Vega 系列显示核心*
- DirectX 12, 像素着色引擎 5.0
- 共享内存默认为 2GB. 支持最高共享内存 16GB**
- 支持 HDMI 2.1, 最大分辨率达 4K x 2K (4096x2160) @ 60Hz
- 支持 HDMI 2.1 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
- 支持HDMI 2.1的HDR（高动态范围）
- 通过 HDMI 2.1 端口支持 HDCP 2.3
- 通过 HDMI 2.1 端口支持 4K Ultra HD (UHD) 超清播放
- 支持 Microsoft® PlayReady*实际支持程度按 CPU 而定
**要获得最高 16GB 共享内存需安装 32GB 系统内存。 - 音效- 7.1 声道高保真音频 (Realtek ALC897 音频编码解码器)
- 支持防突波
- 镀金音频插孔
- Nahimic 音频 - 局域网- 2.5 千兆网卡 10/100/1000/2500 Mb/s
- 1 x Killer E3100G (PCIE x1 千兆网卡 10/100/1000/2500 Mb/s)
- 支持 Killer LAN 软件
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE - 扩充插槽AMD Ryzen 系列处理器 (Vermeer, Matisse)
- 1 x PCI Express 4.0 x16 插槽 (x16 (PCIE1))*
AMD Ryzen 系列处理器 (Cezanne, Renoir, Pinnacle Ridge)
- 1 x PCI Express 3.0 x16 插槽 (x16 (PCIE1)*
AMD Ryzen 系列 APU (Picasso)
- 1 x PCI Express 3.0 x16 插槽 (x8 (PCIE1))*
AMD X570 芯片组
- 2 x PCI Express 4.0 x16 插槽 (x4 (PCIE4) / x2 (PCIE6))
- 3 x PCI Express 4.0 x1 插槽
- 支持 AMD Quad CrossFireX™ 和 CrossFireX™
- VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1)
- 1 x M.2 接口 (Key E), 支持 2230 型 WiFi / BT PCIe WiFi 模块*支持 NVMe SSD 开机 - 存储- 6 x SATA3 6.0 Gb/s 接口
- 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2230/2242/2260/2280 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Vermeer 和 Matisse) 或 Gen3x4 (32 Gb/s) (Cezanne, Renoir, Pinnacle Ridge 和 Picasso)*
- 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2230/2242/2260/2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Vermeer 和 Matisse) 或 Gen3x4 (32 Gb/s) (Cezanne, Renoir, Pinnacle Ridge 和 Picasso)** 如果 M2_2 被 PCIE-type M.2 裝置佔用，SATA3_5_6 將被停用.
如果启用 Thunderbolt™ 支持，则将禁用 SATA 类型 M.2。
支持 NVMe SSD 开机
AMD Athlon™ 3000G 处理器不支持 NVMe 固态硬盘
支持华擎 U.2 套件 - 独立硬盘冗余阵列 (RAID)- 支持 RAID 0, RAID 1 和 RAID 10 for SATA 存储设备
- 支持M.2 NVMe存储设备的RAID 0和RAID 1 - 板载接口- 1 x 电源 LED 与扬声器接针
- 2 x RGB LED 接针*
- 2 x 可编程 LED 接针**
- 1 x CPU 风扇接口 (4-针)***
- 1 x CPU / 水泵风扇接口 (4-针) (智能风扇速度控制)****
- 5 x 机箱 / 水泵风扇接口 (4-针) (智能风扇速度控制)*****
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 1 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 4 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口
- 1 x Thunderbolt™ AIC 接口 (5-针) (仅支持华擎 Thunderbolt™ 4 AIC 卡)
- 2 x USB 2.0 接针 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
- 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen2 接针 (支持 ESD 静电防护)
- 1 x CMOS 数据清除按钮*支持高达 12V/3A, 36W LED 灯条
**支持高达 5V/3A, 15W LED灯条
***CPU 风扇接口支持最大 1A (12W) 电源.
****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。
*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP 和 CHA_FAN5/WP 可以自动检测 3 针或 4 针风扇. - 后背板输出 / 入接口- 1 x 天线支架
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x 光纤 SPDIF 数字音频输出端口
- 1 x USB 3.2 Gen2 Type-A 接口 (10 Gb/s) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen2 Type-C 接口 (10 Gb/s) (支持 ESD 静电防护)
- 4 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)*
- 2 x USB 2.0 接口 (支持 ESD 静电防护)
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- 1 x BIOS 一键更新按钮 with LED
- HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风 (镀金音频插孔)*USB3_2 和 USB31_TA_1 是 Lightning 游戏端口. - 软件与 UEFI软件
- 华擎主板调节软件 (幻影电竞 Phantom Gaming Tuning)
- 华擎 Killer LAN 软件
- 华擎 Polychrome SYNC*
UEFI
- 华擎全高清 UEFI
- 华擎 Instant Flash（即时更新工具）*可从华擎应用市场下载这些应用程序. - 附件- I/O 挡板
- 2 x SATA 数据线
- 1 x 显卡支撑架
- 3 x M.2 插槽螺丝
- 1 x M.2 插槽的支座 - 硬件监视器- 风扇转速计: CPU, CPU/水泵, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP - 结构- ATX 规格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 固态电容设计
- 2 盎司铜制 PCB 板 - 操作系统- 支持 Microsoft® Windows 10 64-bit / 11 64-bit
- 认证- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
- CEC Tier II ready
