X570 Phantom Gaming X
PRODUCT BRIEF:
- AMD AM4 소켓 Ryzen™ 2000, 3000, 4000 G-Series, 5000 및 5000 G-Series Desktop Processors
- Intel® Wi-Fi 6 802.11ax (2.4Gbps) + BT 5.2
- Phantom Gaming 2.5 Gigabit LAN, Intel® Gigabit LAN
- DDR4 4666+ (OC)
- 3 PCIe 4.0 x16, 2 PCIe 4.0 x1
- NVIDIA® NVLink™, Quad SLI™, AMD 3-Way CrossFireX™
- 7.1 채널 HD 오디오 (Realtek ALC1220 오디오 코덱)
- Creative Sound Blaster™ Cinema 5
- 8 SATA3, 2 Hyper M.2 (PCIe Gen4x4 & SATA3), 1 Hyper M.2 (PCIe Gen4x4)
- 3 USB 3.2 Gen2 (후면 Type-A+C, 전면 Type-C), 8 USB 3.2 Gen1 (전면 2 개, 후면 6 개)
- ASRock Polychrome SYNC
This model may not be sold worldwide. Please contact your local dealer for the availability of this model in your region.
.png)
.png)
.png)
.png)
.png)
- 특징
- 사양
- 갤러리
- 고객지원
거부할 수 없는 아름다움
Polychrome SYNC – 거부할 수 없는 아름다움
스테인리스 스틸 디자인
견고한 내구성
신 세대 Wi-Fi 속도
혁명적인 X570 머더보드:
귀하의 PC가 변화합니다
스타일. 더 나은 신뢰. 디자인을 제공합니다
Wi-Fi 6 802.11ax
새로운 Wi-Fi 표준에 오신 것을 환영합니다! ASRock의 머더보드는 차세대 인텔® Wi-Fi 6 802.11ax어댑터와 함께 출시되는 첫번째 제품이 될 것입니다. 속도는 최대 2.4Gbps로 동작하며 기본적으로 2.4GHz와 5GHz 모두를 동시에 사용할 수 있습니다. 양방향 MU-MIMO 지원의 개선은 또다른 매력적인 특징입니다.
Phantom Gaming 2.5 Gb/s LAN
지능적인 Phantom Gaming 2.5Gb/s LAN 플랫폼은 홈 네트워킹, 컨텐츠 크리에이터, 온라인 게이머 및 고품질 스트리밍 미디어 사용자의 까다로운 요구사항을 충족하도록 설계 되었습니다. 표준 기가비트 이더넷에 비해 대역폭이 최대 2.5배 더 향상되면 게임, 파일 전송 및 백업을 위한 연결 환경이 더욱 빠르고 쉬워질 것입니다.
더 부드럽고, 끊김 없는 게임 내 성능 그리고 경쟁 우위 제공하기 위해 다른 네트워크 트래픽 보다 게임 트래픽을 자동으로 감지하고 가속합니다.
2.5G 이더넷, 높은 TCP 및 UDP 처리
게임을 넘어서! ASRock 2.5Gb/s LAND 머더보드는 더 높은 처리량으로 작은 패키지 파일 전송 시 탁월하며 특히 게임에서 놀라운 성능을 발휘 합니다.
ECC 메모리 지원
ECC (오류-정정-코드) 는 단일-비트 메모리 오류를 감지하고 정정하는 방법입니다. 그것은 특히 서버 비즈니스 및 데이터 센터의 데이터 오류를 최소화 하는 것이 중요합니다 이 머더보드는 과학 또는 금융 컴퓨터와 같은 고성능 컴퓨팅 시스템을 위한 견고한 내구성과 서버급 성능을 전달하는 DDR4 ECC un-buffered 메모리 모듈을 지원할 수 있습니다.
* ECC 지원은 CPU에 따라 다릅니다.
AMD SMART ACCESS MEMORY
기존의 PC 시스템 프로세서는 그래픽 메모리의 일부만 액세스 할 수 있으며, 시스템의 성능을 제안합니다. AMD Smart Access Memory를 사용하면, 데이터 채널이 확장되어 GPU 메모리의 잠재력을 최대한 활용하고, 병목 현상을 제거하여 성능을 향상 시킵니다.
PCI-E STEEL SLOT
고급 PCI-E 스틸 슬롯에는 그래픽 카드의 신호 간섭을 방지하는 견고한 덮개가 있습니다. 또한 무거운 그래픽 카드도 PCI-E 슬롯에 안전하게 설치할 수 있습니다.
타의 추종을 불허하는 HYPER M.2 (GEN4 X4) 히트싱크 아머
열 해소를 효과적으로 개선하는 알미늄 합금 히트싱크 탑 커버로 제작되었습니다. 그 아래는 차세대 PCI 익스프레스 4.0 Hyper M.2 소켓이 있으며, 이는 이전의 3세대의 전송 속도의 2배 입니다.

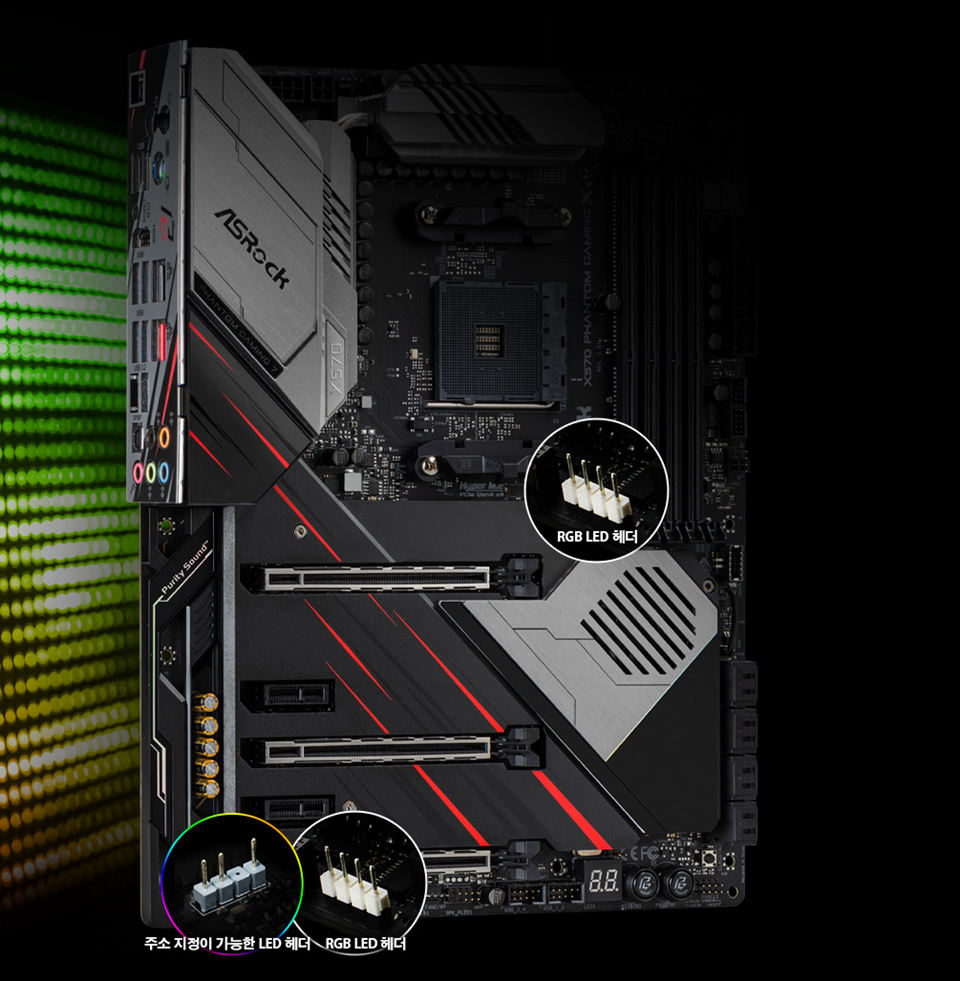

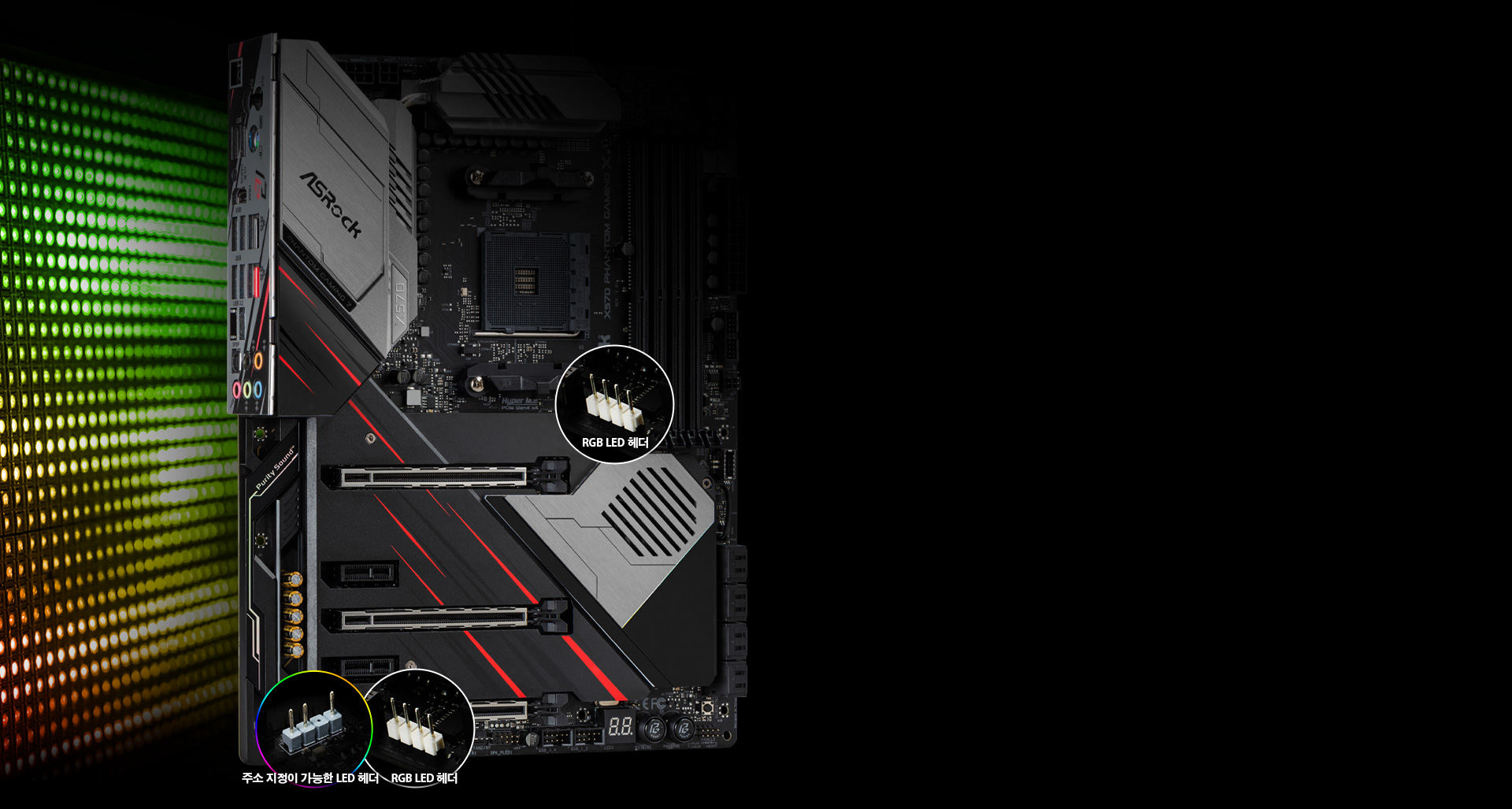

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB
ASRock 머더보드는 놀라운 성능과 뛰어난 미학을 제공하여 자신만의 화려한 조명 방식을 결정 합니다! ASRock은 내장된 RGB LED 또는 연결된 LED 스트립, CPU 팬, 쿨러, 샷시 및 모든 RGB 장치를 원활하게 수행할 수 있는 아주 포괄적인 제어를 제공합니다. 인증된 Polychrome RGB Sync액새서리를 통해 장치를 동기화 할 수 있습니다.
* 주소지정이 가능한 RGB LED 헤더는 최대 정격 전력 3A(5V), 최대 80개의 LED, 그리고 2미터 이내의 길이의 WS2812B 주소 지정 가능 RGB LED 스트립(5V/Data/GND)을 지원합니다.
* RGB LED 헤더는 최대 정격 전력 3A(12V) 및 길이 2미터 이내의 표준 5050 RGB LED 스트립 (12V/G/R/B)를 지원합니다.
* RGB LED 헤더는 최대 정격 전력 3A(12V) 및 길이 2미터 이내의 표준 5050 RGB LED 스트립 (12V/G/R/B)를 지원합니다.
유연한 통합 I/O 쉴드
화려한 컬러 조합으로만 장식되는 이른바 프리-마운트 (사전 설치된) I/O 쉴드와 달리 우리는 더 많은 공차 공간을 확보하고, 기계적 문제 없이 케이스에 완벽하게 맞춰 장착하고자 할 때, I/O 쉴드를 조정할 수 있게 해줍니다.
메탈 백플레이트
더 좋은 공기 흐름과 향상된 안정성을 가진 무거운 쿨러나 그래픽 카드에 의해서 변형이 발생되지 않도록 머더보드를 강화해줍니다.
EBR 팬
최고의 내구성을 보장하기 위해서 수명이 긴 EBR 베어링 팬을 사용 했습니다. 일반적인 슬리브 베어링 팬과 비교해서, EBR 베어링 팬은 최대 속도로 5.7년간 동작하는 것과 같은 수준인 최대 50,000 시간의 수명을 갖췄습니다.
14 전원 페이즈 설계
견고한 구성 요소와 CPU에 완벽하게 부드러운 전원 공급 기능을 갖췄습니다. 게다가 이는 고급 게이머를 위한 가장 낮은 온도로 탁월한 오버클럭 능력과 향상된 성능을 제공합니다.
Dr. MOS
Dr.MOS는 동기식 Buck-set 다운 전압 애플리케이션에 최적화된 통합 파워 스테이지 솔루션입니다! 지능적으로 높은 전류를 전달하며 최대 50A의 연속 전류를 각각의 페이즈에 구동하고, 게다가 개선된 온도 결과와 탁월한 성능을 제공합니다.
듀얼 USB 3.2 Gen2 ( Type-A + Type-C )
최대 10Gbps의 데이터 전송 속도를 제공하는 한 쌍의 온보드 A타입 및 C타입 USB 3.2 Gen2 커넥터.
USB 3.2 Gen2로 데이터 전송 속도를 2배로
USB 3.2 Gen2 C타입으로 충전 속도를 두 배 빠르게!
*실제 충전 속도는 장치마다 다를 수 있습니다.
Front USB 3.2 Gen1 Type-C
Front USB 3.2 Gen1 Type-C header delivers up to 5 Gbps data transfer rate and next generation reversible USB design to the front panel of computer case.
*우측 각 전면 Type-C 커넥터를 권장함
PREMIUM 60A POWER CHOKE
ASRock의 프리미엄 60A 파워 초크는 포화전류를 3배까지 효과적으로 개선시켜, 머더보드에 강화된 Vcore 전압을 제공합니다.
BIOS Flashback
단지 한번의 클릭만으로 가장 편리하게 BIOS를 업데이트 하세요. 사용자는 CPU나 RAM 또는 다른 부품 없이 USB 및 전원 공급만으로 최신 BIOS 지원을 쉽게 달성 할 수 있습니다.
크리에이티브 사운드 블라스터™ 씨네마5
전례 없는 수준의 오디오 리얼리즘, 역동적이고 강력한 게임 사운드를 제공하는 새로운 시네마틱 오디오의 세계. 게임을 하든, 영화를 보든 간에 Reality 3D 기술은 헤드폰이나 스테레오 스피커만으로 귀하의 청취 환경을 5.1/7.1 서라운드 사운드가 가능하도록 해줍니다.
Thunderbolt 3 AIC 헤더
Thunderbolt 3는 더 이상 특정한 칩셋에 제한되지 않으며, ASRock은 Thunderbolt 3 기술을 AMD X570 머더보드에 능숙하게 구현한 최초의 머더보드 제조사 입니다. 이제 Thunderbolt 3 AIC R2.0 카드만 필요합니다!
*1: 오직 TB3 장치만 검출 가능합니다
*2: 일부 USB 3.2 Type-C 장치는 S3/S4에서 깨어난(wake up) 이후에 시스템을 재부팅 할 수 있습니다.
*3: S3/S4에서 깨어난 이후, TB3 모니터를 켤 수 없다면, 케이블을 다시 연결할 필요가 있습니다.
*4: Thunderbolt 3 PCIe 그래픽 카드 박스를 지원하지는 않습니다.
*2: 일부 USB 3.2 Type-C 장치는 S3/S4에서 깨어난(wake up) 이후에 시스템을 재부팅 할 수 있습니다.
*3: S3/S4에서 깨어난 이후, TB3 모니터를 켤 수 없다면, 케이블을 다시 연결할 필요가 있습니다.
*4: Thunderbolt 3 PCIe 그래픽 카드 박스를 지원하지는 않습니다.
Semi-Passive Mode on Chipset Fan
The chipset fan on this motherboard supports semi-passive mode. Semi-passive mode is designed to suppress noise and to prolong the chipset fan’s lifecycle. The fan will run only when the chipset reaches a specific temperature.
* Please update to latest BIOS with Combo-AM4 V2 1.2.0.0 or later in order to support this feature
AMD StoreMI Technology
SSD의 속도와 하드 디스크의 용량을 하나로, 빠르고, 간단하며 관리하기 쉬운 드라이브로 결합하는 강력한 도구입니다. SSD는 빠르지만, 비싸고 최소한의 용량을 제공합니다. 기계식 하드 드라이브는 저렴한 가격으로 대용량을 자랑하지만 SSD보다 훨씬 느립니다. AMD StoreMI 기술은 이 두 유형의 스토리지를 하나의 드라이브로 "결합"하여 가장 많이 액세스하는 데이터를 자동으로 SSD로 이동 시키므로 SSD 응답성과 기계적 하드 디스크 용량의 장점을 모두 누릴 수 있습니다.
![SA [0 Header-Gaming]](/mb/features/SA.png)
XXL 알루미늄 합금 방열판
![SA [XXL Aluminum Alloy Heatsink]](/mb/features/SA-Heatsink-X570 Phantom Gaming X.jpg)
MOSFET과 칩셋에서 효율적으로 열을 방출시켜 사용자의 전체 시스템이 보다 안정적으로 동작할 수 있게 하는 초대형 알루미늄 합금 방열판.
프리미엄 60A 전원 초크
![SA [Premium 60A Power Choke] AMD](/mb/features/SA-60APowerChoke-X570 Phantom Gaming X.jpg)
과거의 초크와 비교해서, ASRock 의 차-세대 프리미엄 전원 초크는 최대 3배 더 좋은 포화 전류를 효과적으로 증가시키며, 마더보드에 강화되고 개선된 Vcore 를 공급합니다.
Dr. MOS
![SA [Dr.MOS] 50A](/mb/features/SA-DrMOS.jpg)
Dr.MOS는 동기식 Buck-set 다운 전압 애플리케이션에 최적화된 통합 파워 스테이지 솔루션입니다! 지능적으로 높은 전류를 전달하며 최대 50A의 연속 전류를 각각의 페이즈에 구동하고, 게다가 개선된 온도 결과와 탁월한 성능을 제공합니다.
프리미엄 메모리 합금 초크
![SA [Premium Memory Alloy Choke]](/mb/features/SA-MemoryAlloyChoke.jpg)
메모리 전력 공급을 위해 특별하게 설계된, 새로운 세대 합금 초크 기능은 높은 자성 및 열 저항 설계로, 마더보드에 더 많은 안정적이고 신뢰할 수 있는 전원을 제공합니다.
Combo Caps
![SA [Combo Caps]](/mb/features/SA-ComboCaps.jpg)
820uF + 100uF 니치콘 12K 폴리머 커패시터를 조합하여, 보다 명확하고 효율적이며 응답성 좋은 CPU Vcore.
니치콘 12K 블랙 커패시터
![SA [Nichicon 12K Black Caps]](/mb/features/SA-Nichicon12KBlack.jpg)
최소 12,000 시간의 수명을 가진 최고급 12K 블랙 커패시터. 그저 10,000 시간 정도의 수명을 가지고 있는 다른 경쟁사의 하이엔드 머더보드와 비교하여, ASRock은 더욱 향상된 안정성 및 신뢰성과 함께 20% 길어진 수명을 제공하는 니치콘 12K 블랙 커패시터가 적용 되었습니다.
I/O 아머
![SA [I/O Armor]](/mb/features/SA-Armor-X570 Phantom Gaming X.jpg)
머더보드 후면 I/O 근처의 중요 부분을 덮는 새롭게 설계된 보호 커버로 정전기로 인한 손상에 대한 걱정을 덜어줍니다.
매트 블랙 PCB (무광 검정 PCB)
![SA [Matte Black PCB]](/mb/features/SA-MattePCB.jpg)
ASRock 하이-엔드 머더보드의 고급 부품들에 어울리는 새로운 멋진 무광택 블랙 및 구리 색상의 구성.
고밀도 유리 직물 PCB
![SA [High Density Glass Fabric PCB]](/mb/features/SA-HDPCB.jpg)
고밀도 유리 직물 PCB 설계로 PCB 레이어간의 간격을 줄여 머더보드를 습기로 인한 전기적 단락으로부터 보호합니다.
전체 스파이크 보호 지원
마더보드의 일부 민감한 디지털 부품들은 전원 써지에 취약하며, 과도한 전류는 시스템이 즉시 고장을 일으키는 원인이 될 수 있습니다. ASRock 전체 스파이크 보호는 이런 예기치 않은 전압 스파이크에 의한 충격으로부터 여러분의 마더보드 부품이 손상되는일을 방지하기 위한 다양한 기술이 포함되어 있습니다.
Live Update & APP Shop
ASRock 앱 샵은 사용자 편의를 위해서 디자인 되었습니다. 우리는 다양한 응용프로그램과 사용자가 다운로드 할 수 있는 지원 소프트웨어를 제공합니다. 여러분은 쉽게 시스템을 최적화하고 ASRock 앱 샵과 함께 최신 마더보드를 유지할 수 있습니다.
- 게이밍 아머전원을
- 고밀도 파워 컨넥터 (24 pin, 8 pin 및 4 pin)
메모리
- DIMM 슬롯은 15μ 골드 접촉
VGA 카드
- VGA PCIe 슬롯에 15μ 골드 접점 (PCIE1)
인터넷
- Phantom Gaming 2.5G LAN
- Intel® LAN
냉각
- XXL 알미늄 합금 히트싱크
- 히트 파이프 디자인
오디오
- Creative Sound Blaster™ Cinema5 - 주요 특징ASRock USB 3.2 Gen2
- ASRock Front Panel Type C USB 3.2 Gen2 헤더 (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-A 포트 (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C 포트 (10 Gb/s)
ASRock 슈퍼 합금
- XXL 알미늄 합금 히트싱크
- 프리미엄 60A 전원 초크
- 50A Dr.MOS
- 프리미엄 메모리 합금 초크 (철재 파우더 초크 사용 대비 70%의 코어 로스 방지)
- 콤보 캡 (Nichicon 12K 블랙 커패시터)
- Nichicon 12K 블랙 커패시터 (100% 일본산 고품질 전도성 고분자 캐패시터)
- I/O 아머
- 매트 블랙 PCB
- 고 밀도 유리 직물 PCB
- 2oz 구리 PCB
ASRock Phantom Gaming 2.5G LAN
Intel® 802.11ax WiFi
ASRock 스틸 슬롯 Gen4
ASRock 전체 커버리지 M.2 히트싱크
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock 울트라 USB 파워
ASRock 전체 스파이크 보호 지원 (모든 USB, 오디오, LAN 포트용)
ASRock 라이브 업데이트 & 앱 숍 - 프로세서- AMD AM4 소켓 Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 및 5000 G-Series Desktop Processors*
- Intersil 디지털 PWM
- 14 전원부 페이즈 디자인
- ASRock 하이퍼 BCLK 엔진 II*Please refer to CPU support list for details. - 칩셋- AMD X570
- 메모리- 듀얼 채널 DDR4 메모리 기술 지원
- 4 x DDR4 DIMM 슬롯
- AMD Ryzen 시리즈 CPU (Vermeer) support DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
- AMD Ryzen 시리즈 CPU (Matisse)는 DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
- AMD Ryzen 시리즈 APU (Cezanne) support DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
- AMD Ryzen 시리즈 CPU (Renoir)는 DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
- AMD Ryzen 시리즈 CPU (Pinnacle Ridge)는 DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
- AMD Ryzen 시리즈 CPU (Picasso)는 DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 비-ECC, 언버퍼드 메모리를 지원*
- 최대 시스템 메모리 용량: 128GB*
- XMP (Extreme 메모리 프로필) 메모리 모듈 지원
- DIMM 슬롯은 15μ 골드 접촉* AMD non-XMP 메모리 주파수 지원에 대해서는 아래 표를 참조하세요. 더 자세한 내용은, ASRock 웹 사이트의 QVL을 참조하세요. Ryzen 시리즈 CPU (Matisse): Ryzen 시리즈 CPU (Pinnacle Ridge): Ryzen 시리즈 CPU (Picasso): SR: 싱글 랭크 DIMM, DIMM 모듈 레이블상의 1Rx4 또는 1Rx8 DR: 듀얼 랭크 DIMM, DIMM 모듈 레이블상의 2Rx4 또는 2Rx8*For Ryzen Series APUs (Picasso, Cezanne 및 Renoir), ECC is only supported with PRO CPUs.
더 자세한 정보는 ASRock 의 웹사이트 메모리 지원 목록을 참조하세요.
Ryzen 시리즈 CPU (Vermeer):
Ryzen 시리즈 CPU (Matisse):
Ryzen 시리즈 CPU (Cezanne):
Ryzen Series APUs (Renoir)
Ryzen 시리즈 CPU (Pinnacle Ridge):
Ryzen 시리즈 CPU (Picasso):
SR: 싱글 랭크 DIMM, DIMM 모듈 레이블상의 1Rx4 또는 1Rx8 x=1 또는 2
DR: 듀얼 랭크 DIMM, DIMM 모듈 레이블상의 2Rx4 또는 2Rx8
**OS상의 이유로 윈 32비트는 사용메모리가 4GB 미만입니다. 64윈, CPU를 이용하는 경우 이러한 제한은 없습니다. - 바이오스- GUI 기반의 256Mb AMI UEFI 바이오스
- "플러그 앤 플레이" 지원
- ACPI 5.1 웨이크 - 업 이벤트와의 호환
- 점퍼 프리 지원
- SMBIOS 2.3 지원
- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP 전압 멀티 조절 - 그래픽- Ryzen 시리즈 APU에 통합된 AMD Radeon™ Vega 시리즈 그래픽*
- DirectX 12, Pixel Shader 5.0
- 공유 메모리 기본적으로 2GB 입니다. 최대 공유 메모리는 최대 16GB를 지원합니다.**
- HDMI 2.0 with max. 해상도 최대. 4K x 2K (4096x2160) @ 60Hz
- 자동 립 싱크 (Auto Lip Sync), 딥 컬러 (Deep Color) (12bpc), xvYCC, HBR( 고비트율 오디오 ), HDMI 지원 2.0 포트 (HDMI 호환 모니터 필요)
- HDMI 2.0으로 HDR (High Dynamic Range) 지원
- HDCP 2.2 with HDMI 2.0 포트
- HDMI 2.0 포트를 이용한 4K Ultra HD (UHD) 재생을 지원
- Microsoft® PlayReady*실제 지원은 CPU에 따라서 다를 수 있습니다
**최대 공유 메모리 16GB는 32GB 시스템 메모리가 설치 되어야 합니다. - 오디오- 7.1 채널 HD 오디오 목록 보호 (Realtek ALC1220 오디오 코덱)
- Premium Blu-ray 오디오 지원
- 써지 보호 지원
- 전면 패널 오디오 커넥터용 NE5532 프리미엄 헤드셋 앰프 (최대. 600 Ohm headsets)
- 퓨어 파워-인
- 다이렉트 드라이브 기술
- PCB 분리 보호
- 후면 출력 포트의 임피던스 감지
- R/L 오디오 채널용 개별 PCB 레이어
- 골드 오디오 잭
- 15μ 골드 오디오 커넥터
- Creative Sound Blaster™ Cinema 5 - 네트워크 연결1 x 2.5 기가비트 LAN 10/100/1000/2500 Mb/s (Dragon RTL9125AG):
- Phantom Gaming LAN Control 지원
- Smart Auto Adjust Bandwidth Control (자동 조정 대역폭 제어)
- 비주얼 사용자 친화적인 UI
- 비주얼 네트워크 사용 통계
- 게임, 브라우저, 그리고 스트리밍 모드에 최적화된 기본 설정
- 사용자 설정 우선 순위 제어
- Wake-On-LAN 지원
- 번개/ESD 보호 지원
- 에너지 효율적인 이더넷 802.3az 지원
- PXE 지원
1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
- Wake-On-LAN 지원
- 번개/ESD 보호 지원
- 에너지 효율적인 이더넷 802.3az 지원
- PXE 지원 - 무선 네트워크- Intel® 802.11ax WiFi 모듈용
- IEEE 802.11a/b/g/n 지원/ax
- Dual-Band (2.4/5 GHz) 지원
- WiFi6 802.11ax (2.4Gbps)
- 2(Transmit ) x 2(Receive) 다양성 기술을 지원하는 2 안테나
- Bluetooth 5.2 + High speed class II
- MU-MIMO - 확장 슬롯AMD Ryzen 시리즈 CPU (Vermeer, Matisse)
- 2 x PCI Express 4.0 x16 슬롯 (싱글에서 x16 (PCIE1); 듀얼에서 x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen 시리즈 CPU (Cezanne, Renoir, Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 슬롯 (싱글에서 x16 (PCIE1); 듀얼에서 x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen 시리즈 CPU (Picasso)
- 1 x PCI Express 3.0 x16 슬롯 (x8 (PCIE1))*
AMD X570 Chipset
- 1 x PCI Express 4.0 x16 슬롯 (x4 (PCIE5))*
- 1 x PCI Express 4.0 x16 슬롯 (싱글에서 x4 (PCIE5))*
- 2 x PCI Express 4.0 x1 슬롯
- AMD Quad CrossFireX™, 3 웨이 CrossFireX™ 및 CrossFireX™ 지원**
- NVIDIA® Quad SLI™ 및 SLI™ 지원***
- NVIDIA® NVLink™ with dual NVIDIA® GeForce RTX series graphics 카드***
- 1 x 수직 M.2 소켓 (Key E) with the bundled WiFi-802.11ax PCIe WiFi 모듈용 (on the rear I/O)
- VGA PCIe 슬롯에 15μ 골드 접점 (PCIE1)*When Picasso is installed, this 마더 보드 single graphics 카드 on either PCIE1 또는 PCIE5 only.
부팅 디스크로 NVMe SSD 지원
**3-Way CrossFireX™ is only supported with Ryzen 시리즈 CPU (Vermeer, Matisse, Cezanne, Renoir 및 Pinnacle Ridge).
***NVIDIA® NVLink™ 브릿지는 패키지에 따라오지 않습니다. 필요한 경우, NVIDIA에서 구입해주세요..
이 기능은 Ryzen 시리즈 CPU 에서만 지원됩니다 (Vermeer, Matisse, Cezanne, Renoir 및 Pinnacle Ridge). - 저장장치- 8 x SATA3 6.0Gb/s 커넥터, 하드웨어 RAID (RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 Hot Plug 기능 지원
- 1 x Hyper M.2 소켓 (M2_1), M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s 모듈 지원 및 M.2 PCI Express module 최대. Gen4x4 (64 Gb/s) (with Vermeer, Matisse) 또는 Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge 및 Picasso)*
- 1 x Hyper M.2 소켓 (M2_2), M Key type 2260/2280 M.2 PCI Express module 최대. Gen4x4 (64 Gb/s) (with Vermeer, Matisse) 또는 Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge 및 Picasso)*
- 1 x Hyper M.2 소켓 (M2_3), M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 모듈 지원 및 M.2 PCI Express module 최대. Gen4x4 (64 Gb/s) (with Vermeer, Matisse) 또는 Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge 및 Picasso)**M2_3 이 점유되어 있는 경우에는 PCIE5 사용할 수 없습니다
부팅 디스크로 NVMe SSD 지원
NVMe SSD is not supported with AMD Athlon™ 3000G Processors
ASRock U.2 키트 - 온보드 헤더 및 커넥터- 1 x SPI TPM 헤더
- 1 x 전원 LED 및 스피커 헤더
- 1 x AMD Fan LED 헤더*
- 1 x RGB LED 헤더**
- 1 x 주소 지정이 가능한 LED 헤더***
- 1 x CPU 팬 커넥터 (4핀)****
- 1 x CPU/수랭 펌프 커넥터 (4핀) (스마트 팬 스피드 컨트롤)*****
- 4 x /수랭 펌프 팬 커넥터s (4핀) (스마트 팬 스피드 컨트롤)******
- 1 x 24 핀 ATX 전원 헤더 (고밀도 파워 컨넥터)
- 1 x 8 핀 ATX 12V 파워 콘넥터 (고밀도 파워 컨넥터)
- 1 x 4 핀 ATX 12V 파워 콘넥터 (고밀도 파워 컨넥터)
- 1 x 전면부 오디오 콘넥터 (15μ 골드 오디오 커넥터)
- 1 x AMD LED Fan USB 헤더
- 1 x Thunderbolt™ AIC 커넥터 (5핀) (ASRock Thunderbolt™ 3 AIC R2.0 카드 only)
- 2 x USB 2.0 는헤더 (USB 2.0 포트 4 개지원) (ESD 보호 지원)
- 1 x USB 3.2 Gen1 헤더 (2 USB 3.2 Gen1 포트) (ESD 보호 지원)
- 1 x Front Panel Type C USB 3.2 Gen2 헤더 (ESD 보호 지원)
- 1 x LED 가 달린 Dr. Debug
- 1 x LED 가 달린 전원 버튼
- 1 x LED 리셋 버튼
- 1 x CMOS 초기화 버튼*AMD 팬 LED 헤더는 일반 RGB LED 스트라이프와 호환됩니다.
The AMD Fan LED 헤더 LED strips of maximum load of 3A (36W) 및 length 최대. 2.5M.
**in total 최대. 12V/3A, 36W LED Strip
***in total 최대. 5V/3A, 15W LED Strip
****CPU 팬 커넥터는 최대 1A(12W) 팬 전원을 지원합니다.
*****CPU/수랭 펌프 커넥터는 최대 2A (24W) 팬 전력의 수랭 쿨러 팬을 지원합니다..
******섀시/수랭 펌프 팬 커넥터는 최대 2A (24W) 전원의 팬을 사용하는 수랭 쿨러 팬을 지원합니다.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP 및 CHA_FAN4/WP 은 자동으로 3핀 팬과 4핀 팬을 판별합니다. - 후면Ｉ／Ｏ- 2 x 안테나 포트
- 1 x 개 PS/2 마우스 / 키보드 포트
- 1 x 개의 HDMI
- 1 x 광학 SPDIF 출력포트
- 1 x USB 3.2 Gen2 Type-A 포트 (10 Gb/s) (ESD 보호 지원)
- 1 x USB 3.2 Gen2 Type-C 포트 (10 Gb/s) (ESD 보호 지원)
- 6 x USB 3.2 Gen1 포트 (ESD 보호 지원)
- 2 x 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 LAN 포트
- 1 x CMOS 초기화 버튼
- 1 x BIOS Flashback 버튼
- HD 오디오 잭: 후방 스피커 / 중앙 / 저음 / 라인 인 / 전방 스피커 / 마이크 (골드 오디오 잭)*울트라 USB 파워 는 USB3_5_6 포트에서 지원 됩니다.
ACPI wake-up 기능은 USB3_5_6 포트에서는 지원되지 않습니다. - 소프트웨어와 UEFI소프트웨어
- ASRock Phantom Gaming 튜닝
- ASRock Phantom Gaming LAN 소프트웨어
- ASRock Polychrome SYNC
- ASRock 키 마스터*
UEFI
- ASRock Full HD UEFI
- ASRock 인스턴트 플래쉬*유틸리티 프로그램은 앱 샵(APP Shop)에서 다운로드 할 수 있습니다. - 액세서리- 4 x SATA 데이터 케이블
- 1 x ASRock SLI_HB_Bridge_2S 카드
- 1 x WiFi 2.4/5GHz 안테나
- 1 x ASRock 드라이버
- 3 x M.2 소켓용 스크류
- 2 x M.2 소켓의 스탠드 오프 - 하드웨어 모니터- 온도 감지: CPU, CPU / 수랭 펌프, 섀시, 섀시/수랭 펌프 팬
- 팬 회전 속도계: CPU, CPU / 수랭 펌프, 섀시, 섀시/수랭 펌프 팬
- 저소음 팬 (CPU온도에 따라 자동으로 샤시 팬 속도가 조절됩니다): CPU, CPU / 수랭 펌프, 섀시, 섀시/수랭 펌프 팬
- 팬 다중-속도 제어: CPU, CPU / 수랭 펌프, 섀시, 섀시/수랭 펌프 팬
- 전압 모니터링: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP - 크기- ATX 폼 팩터: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2oz 구리 PCB - 운영체제- Microsoft® Windows® 10 64-bit / 11 64-bit
- 인증- FCC, CE
- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨)
글로벌
중국용어 HDMI 및 HDMI High-Definition Multimedia Interface 그리고 HDMI 로고는 미국 및 기타 국가에서 사용되는HDMI Licensing Administrator, Inc.의 상표 또는 등록상표입니다.
이 규격은 예고 없이 변경 될 수 있습니다. 브랜드 및 제품 이름의 소유권은 해당 회사에 귀속됩니다. 제품의 구성이 실제 구성과 다를 수 있습니다.
상기 이미지는 참조용입니다. 실제 인터페이스 및 화면은 소프트웨어 버전에 따라 다를 수 있습니다.
