X570 Phantom Gaming 4S

• 게이밍 아머
  메모리
  - DIMM 슬롯은 15μ 골드 접촉
  VGA 카드
  - VGA PCIe 슬롯에 15μ 골드 접점 (PCIE1)
  인터넷
  - Intel^® LAN
  냉각
  - XXL 알미늄 합금 히트싱크
• 주요 특징
  ASRock 슈퍼 합금
  - 프리미엄 50A 전원 초크
  - 사파이어 블랙 PCB
  - 고 밀도 유리 직물 PCB
  ASRock 스틸 슬롯 Gen4
  ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
  ASRock 포스트 상태 검사 (PSC)
  ASRock 전체 스파이크 보호 지원 (모든 USB, 오디오, LAN 포트용)
  ASRock 라이브 업데이트 & 앱 숍
• 프로세서
  - AMD AM4 소켓 Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 및 5000 G-Series Desktop Processors*
  - 8 전원부 페이즈 디자인



  *Please refer to CPU support list for details.
• 칩셋
  - AMD X570
• 메모리
  - 듀얼 채널 DDR4 메모리 기술 지원
  - 4 x DDR4 DIMM 슬롯
  - AMD Ryzen 시리즈 CPU (Vermeer) support DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
  - AMD Ryzen 시리즈 CPU (Matisse)는 DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
  - AMD Ryzen 시리즈 APU (Cezanne) support DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
  - AMD Ryzen 시리즈 CPU (Renoir)는 DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
  - AMD Ryzen 시리즈 CPU (Picasso)는 DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 비-ECC, 언버퍼드 메모리를 지원*
  - 최대 시스템 메모리 용량: 128GB**
  - XMP (Extreme 메모리 프로필) 메모리 모듈 지원
  - DIMM 슬롯은 15μ 골드 접촉



  *For Ryzen Series APUs (Picasso, Cezanne 및 Renoir), ECC is only supported with PRO CPUs.
  AMD non-XMP 메모리 주파수 지원에 대해서는 아래 표를 참조하세요.

  Ryzen 시리즈 CPU (Vermeer):


  Ryzen 시리즈 CPU (Matisse):


  Ryzen 시리즈 CPU (Cezanne):


  Ryzen Series APUs (Renoir)


  Ryzen 시리즈 CPU (Pinnacle Ridge):


  Ryzen 시리즈 CPU (Picasso):


  SR: 싱글 랭크 DIMM, DIMM 모듈 레이블상의 1Rx4 또는 1Rx8 x=1 또는 2
  DR: 듀얼 랭크 DIMM, DIMM 모듈 레이블상의 2Rx4 또는 2Rx8

  **OS상의 이유로 윈 32비트는 사용메모리가 4GB 미만입니다. 64윈, CPU를 이용하는 경우 이러한 제한은 없습니다.
• 바이오스
  - GUI 기반의 256Mb AMI UEFI 바이오스
  - "플러그 앤 플레이" 지원
  - ACPI 5.1 웨이크 - 업 이벤트와의 호환
  - 점퍼 프리 지원
  - SMBIOS 2.3 지원
  - CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP, VDDG 전압 멀티 조절
• 그래픽
  - Ryzen 시리즈 APU에 통합된 AMD Radeon™ Vega 시리즈 그래픽*
  - DirectX 12, Pixel Shader 5.0
  - 공유 메모리 기본적으로 2GB 입니다. 최대 공유 메모리는 최대 16GB를 지원합니다.**
  - HDMI 2.0 with max. 해상도 최대. 4K x 2K (4096x2160) @ 60Hz
  - 자동 립 싱크 (Auto Lip Sync), 딥 컬러 (Deep Color) (12bpc), xvYCC, HBR( 고비트율 오디오 ), HDMI 지원 2.0 포트 (HDMI 호환 모니터 필요)
  - HDMI 2.0으로 HDR (High Dynamic Range) 지원
  - HDCP 2.2 with HDMI 2.0 포트
  - HDMI 2.0 포트를 이용한 4K Ultra HD (UHD) 재생을 지원
  - Microsoft^® PlayReady



  *실제 지원은 CPU에 따라서 다를 수 있습니다

  **최대 공유 메모리 16GB는 32GB 시스템 메모리가 설치 되어야 합니다.
• 오디오
  - 7.1 채널 HD 오디오 목록 보호 (Realtek ALC1200 오디오 코덱)
  - Premium Blu-ray 오디오 지원
  - 써지 보호 지원
  - ELNA 오디오 캐패시터
  - PCB 분리 보호
  - R/L 오디오 채널용 개별 PCB 레이어
• 네트워크　연결
  - Gigabit LAN 10/100/1000 Mb/s
  - Giga PHY Intel^® I211AT*
  - Wake-On-LAN 지원
  - 번개/ESD 보호 지원
  - 에너지 효율적인 이더넷 802.3az 지원
  - PXE 지원



  *To support WOL on I211 LAN "Please refer to FAQ"
• 확장 슬롯
  AMD Ryzen 시리즈 CPU (Vermeer, Matisse)
  - 1 x PCI Express 4.0 x16 슬롯 (x16 (PCIE1))*
  AMD Ryzen 시리즈 CPU (Cezanne, Renoir, Pinnacle Ridge)
  - 1 x PCI Express 3.0 x16 슬롯 (x16 (PCIE1))*
  AMD Ryzen 시리즈 CPU (Picasso)
  - 1 x PCI Express 3.0 x16 슬롯 (x8 (PCIE1))*
  AMD X570 Chipset
  - 1 x PCI Express 4.0 x16 슬롯 (x4 (PCIE3))*

  - 2 x PCI Express 4.0 x1 슬롯
  - AMD Quad CrossFireX™ 및 CrossFireX™ 지원
  - 1 x M.2 소켓 (Key E), type 2230 WiFi/BT PCIe WiFi 모듈용
  - VGA PCIe 슬롯에 15μ 골드 접점 (PCIE1)



  *부팅 디스크로 NVMe SSD 지원
• 저장장치
  - 8 x SATA3 6.0Gb/s 커넥터, 하드웨어 RAID (RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 Hot Plug 기능 지원
  - 1 x Hyper M.2 소켓 (M2_1), M Key type 2280/22110 M.2 PCI Express module 최대. Gen4x4 (64 Gb/s) (with Vermeer, Matisse) 또는 Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge 및 Picasso)*
  - 1 x Hyper M.2 소켓 (M2_3), M Key type 2280/22110 M.2 SATA3 6.0 Gb/s module 및 M.2 PCI Express module 최대. Gen4x4 (64 Gb/s)*



  *Thunderbolt ™ 지원이 활성화되면 SATA 유형 M.2가 비활성화됩니다.
  부팅 디스크로 NVMe SSD 지원
  NVMe SSD is not supported with AMD Athlon™ 3000G Processors
  ASRock U.2 키트
  RAID 0/1/10 지원
• 온보드 헤더 및 커넥터
  - 1 x COM 포트 헤더
  - 1 x 전원 LED 및 스피커 헤더

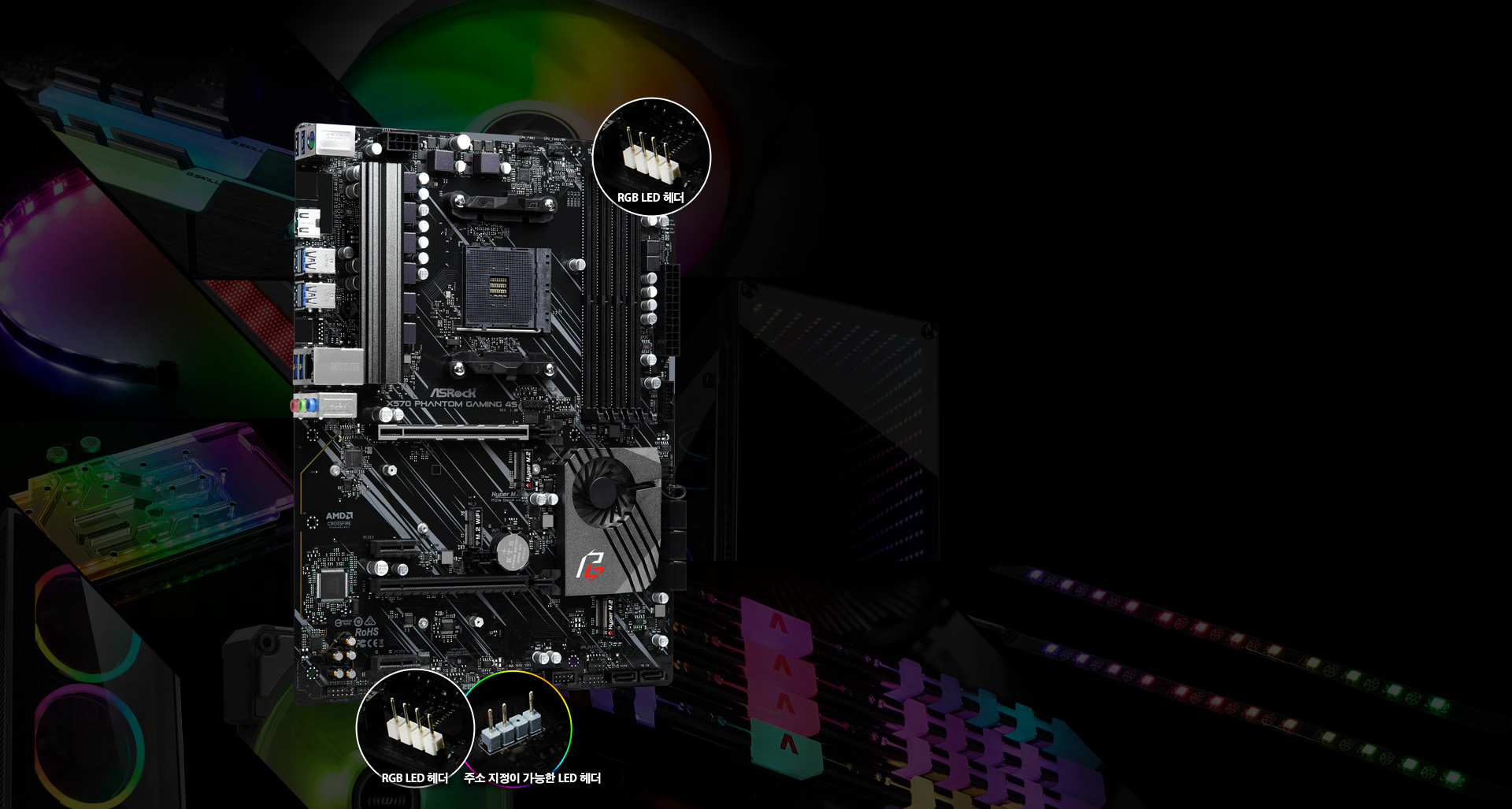

  - 2 x RGB LED 헤더*
  - 1 x 주소 지정이 가능한 LED 헤더**
  - 1 x CPU 팬 커넥터 (4핀)***
  - 1 x CPU/수랭 펌프 커넥터 (4핀) (스마트 팬 스피드 컨트롤)****
  - 3 x /수랭 펌프 팬 커넥터s (4핀) (스마트 팬 스피드 컨트롤)*****
  - 1 x 24 핀 ATX 전원 헤더
  - 1 x 8 핀 ATX 12V 파워 콘넥터
  - 1 x 전면부 오디오 콘넥터
  - 1 x AMD LED Fan USB 헤더
  - 1 x Thunderbolt™ AIC 커넥터 (5핀) (ASRock Thunderbolt™ AIC R2.0 카드만 지원 AIC 카드 R2.0 만 지원)
  - 1 x USB 2.0 는헤더 (USB 2.0 포트 2 개 지원) (ESD 보호 지원)
  - 2 x USB 3.2 Gen1 헤더 (USB 3.2 Gen1 포트 4 개지원) (ESD 보호 지원)
  - 1 x SPI TPM 헤더*******



  *Support in total 최대. 12V/3A, 36W LED Strip

  **in total 최대. 5V/3A, 15W LED Strip

  ***CPU 팬 커넥터는 최대 1A(12W) 팬 전원을 지원합니다.

  ****CPU/수랭 펌프 커넥터는 최대 2A (24W) 팬 전력의 수랭 쿨러 팬을 지원합니다..

  *****섀시/수랭 펌프 팬 커넥터는 최대 2A (24W) 전원의 팬을 사용하는 수랭 쿨러 팬을 지원합니다.
  CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 과 CHA_FAN3/WP 은 자동으로 3핀 팬과 4핀 팬을 판별합니다.

  *******자세한 내용은 링크를 참조하십시오: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI
• 후면Ｉ／Ｏ
  - 1 x 개 PS/2 마우스 / 키보드 포트
  - 1 x 개의 HDMI
  - 8 x USB 3.2 Gen1 포트 (ESD 보호 지원)
  - 1 x 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 LAN 포트
  - HD 오디오 잭: 라인 인 / 전방 스피커 / 마이크
• 소프트웨어와 UEFI
  소프트웨어
  - ASRock Phantom Gaming 튜닝
  - ASRock Polychrome SYNC
  - ASRock 키 마스터
  UEFI
  - ASRock Full HD UEFI
  - ASRock 인스턴트 플래쉬



  *유틸리티 프로그램은 앱 샵(APP Shop)에서 다운로드 할 수 있습니다.
• 액세서리
  - I/O 차폐
  - 2 x SATA 데이터 케이블
  - 3 x M.2 소켓용 스크류
• 하드웨어 모니터
  - 온도 감지: CPU, CPU / 수랭 펌프, 섀시, 섀시/수랭 펌프 팬
  - 팬 회전 속도계: CPU, CPU / 수랭 펌프, 섀시, 섀시/수랭 펌프 팬
  - 저소음 팬 (CPU온도에 따라 자동으로 샤시 팬 속도가 조절됩니다): CPU, CPU / 수랭 펌프, 섀시, 섀시/수랭 펌프 팬
  - 팬 다중-속도 제어: CPU, CPU / 수랭 펌프, 섀시, 섀시/수랭 펌프 팬
  - 전압 모니터링: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, +1.8V, VDDP
• 크기
  - ATX 폼 팩터: 12.0-in x 9.0-in, 30.5 cm x 22.9 cm
  - 솔리드 캐패시터 디자인
• 운영체제
  - Microsoft^® Windows^® 10 64-bit / 11 64-bit
• 인증
  - FCC, CE
  - ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨)

* This product has reached EOL (End of Life) and was discontinued in 2020/Oct. Technical and security-related support will continue for up to 6 years after EOL, subject to supplier support availability.
