X570 Phantom Gaming 4
PRODUCT BRIEF:
- Prise en charge des processeurs de bureau AMD Socket AM4 Ryzen™ 2000, 3000, 4000 G-Series, 5000 et 5000 G-Series
- 10 phase de puissance
- Supporte DDR4 4066+ (OC)
- 2 PCIe 4.0 x16, 2 PCIe 4.0 x1, 1 M.2 (Key E) pour WiFi
- AMD Quad CrossFireX™ et CrossFireX™
- Sorties graphiques disponibles: HDMI, DisplayPort
- Audio 7.1 CH HD (Codec Audio Realtek ALC1200), Condensateurs Audio ELNA
- 8 SATA3, 1 Hyper M.2 (PCIe Gen4x4 & SATA3), 1 Hyper M.2 (PCIe Gen4x4)
- 2 USB 3.2 Gen2 (Type A arrière), 10 USB 3.2 Gen1 (4 en façade, 6 l'arrière)
- Intel® LAN Gigabit
- ASRock Polychrome SYNC
Ce modèle ne peut être vendu dans le monde entier. S'il vous plaît contactez votre revendeur local pour la disponibilité de ce modèle dans votre région.
.png)
.png)
.png)
.png)
.png)
- Caractéristique
- Spécifications
- Galerie
- Support
- Où Acheter
CARTES MÈRES X570 RÉVOLUTIONNAIRES:
Votre PC est transformé
Du style. Encore plus de fiabilité. Un desgin qui tient ses promesses
AMD SMART ACCESS MEMORY
Le processeur des systèmes PC conventionnels ne peut accéder qu'à une fraction de la mémoire graphique et limite les performances du système. Avec la technologie AMD Smart Access Memory, le canal de données est élargi pour exploiter tout le potentiel de la mémoire du GPU, éliminer le goulot d'étranglement et augmenter les performances.
Slot PCI-E “Steel”
Les slots PCI-E « Steel » sont renforcés et protègent les cartes graphiques des éventuelles interférences de signal. Ils permettent également une installation sécurisée des cartes graphiques les plus lourdes.
Dual Hyper M.2 pour SSD
Prise en charge de la nouvelle génération de SSDs M.2 PCI Express 4.0 avec un niveau de performance deux fois plus élevé que celui de la génération précédente pour des transferts de données extrêmement rapides.

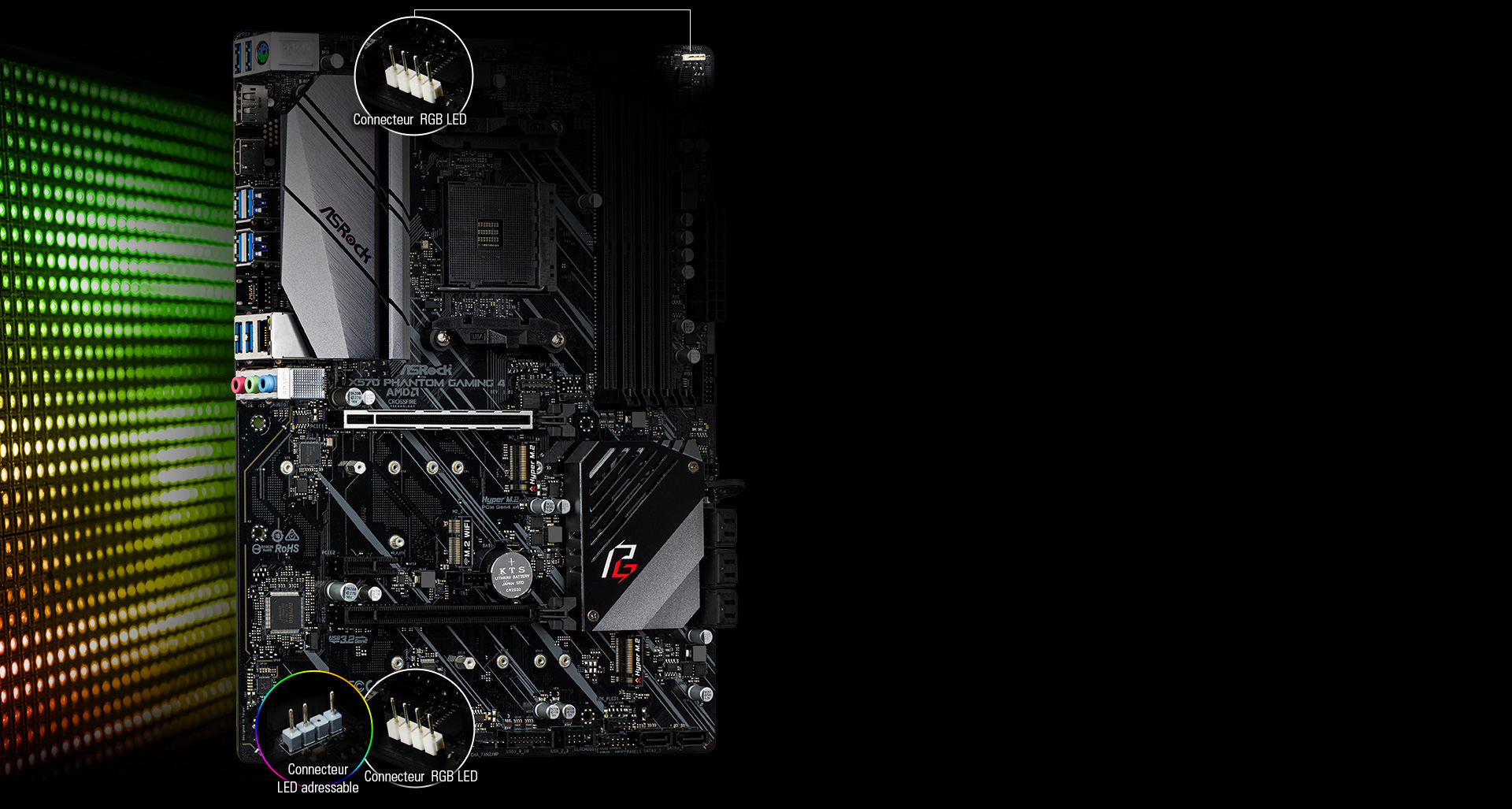

ÉCLAIREZ VOTRE PROPRE CHEMIN - POLYCHROME RGB
Cette carte mère dispose de connecteurs RGB intégrés et d'un connecteur RGB adressable qui permettent de connecter la carte mère à des périphériques LED compatibles tels que des bandeaux LED, les ventilateurs CPU, les refroidisseurs, les châssis etc.... Les utilisateurs peuvent également synchroniser les dispositifs LED RGB à travers les accessoires certifiés Polychrome RGB Sync pour créer des effets lumineux uniques.
*Le connecteur LED RGB adressable prend en charge les bandeaux LED RGB adressables WS2812B (5V/Data/GND), avec une puissance nominale maximale de 3A (5V), un maximum de 80 LEDs et une longueur inférieure à 2 mètres.
*Le connecteur LED RGB prend en charge les bandeaux LED standards 5050 RGB (12V/G/R/R/B), avec une puissance nominale maximale de 3A (12V) et une longueur inférieure à 2 mètres.
*Le connecteur LED RGB prend en charge les bandeaux LED standards 5050 RGB (12V/G/R/R/B), avec une puissance nominale maximale de 3A (12V) et une longueur inférieure à 2 mètres.
CONCEPTION AVEC 10 PHASES DE PUISSANCE
Avec des composants robustes et une puissance délivrée de manière régulière à l'unité centrale de traitement. De plus, cette solution offre des capacités d'overclocking inégalées et des performances améliorées avec la garantie de maintenir les températures les plus basses même pour les joueurs les plus exigeants.
Post Status Checker
Un outil de dépannage accessible qui affiche le fonctionnement du processeur, de la mémoire, de la carte graphique ainsi que la séquence de démarrage à chaque lancement du système. Post Status Checker est le moyen le plus rapide et le plus efficace pour identifier la source d’un problème.
2 x USB3.2 Gen2
Offre des taux de transfert de données jusqu'à 10 fois plus rapides que l'USB 2.0 avec un rendement énergétique optimisé. La technologie USB 3.2 Gen2 fait progresser le taux de transfert de données jusqu'à 10 Gb/s. ASRock intègre 2 ports USB 3.2 Gen2 embarqués, ce qui vous permet de profiter de taux de transfert de données ultra-rapides.
Intel® LAN
La solution Intel® LAN assure les meilleurs débits en réseaux, une utilisation réduite des ressources CPU, une stabilité accrue et garantit la meilleure expérience réseau aux utilisateurs!
Compatiblité avec la mémoire ECC
La fonction ECC ((Error Correcting Code) consiste à détecter et à corriger les erreurs mémoire qui affectent un sel bit. Ce type de mémoire est surtout utilisé pour minimiser les erreurs dans les serveurs ou les centres de stockage de données. Cette carte mère accepte les modules de mémoire DDR4 ECC Unbuffered qui offrent des performances de niveau serveur et une durabilité à toute épreuve pour les systèmes haut de gamme comme les solutions scientifiques ou financières.
*ECC support varies by CPU.
Technologie AMD StoreMI
Un outil puissant qui combine la vitesse de votre SSD avec la capacité de votre disque dur en un seul support, rapide et facile à gérer. Les SSDs sont rapides, mais coûteux et offrent une capacité limitée. Les disques durs mécaniques proposent une grande capacité pour un tarif plus raisonnable, mais sont beaucoup plus lents qu'un SSD. La technologie AMD StoreMI combine ces deux types de stockage en un seul lecteur et déplace automatiquement les données auxquelles vous accédez le plus souvent vers le SSD. Vous obtenez ainsi le meilleur des deux mondes : La réactivité du SSD et la capacité du disque dur mécanique.
![SA [0 Header-Gaming]](/mb/features/SA.png)
Radiateur en alliage d’aluminium XXL
![SA [XXL Aluminum Alloy Heatsink]](/mb/features/SA-Heatsink-X570 Phantom Gaming 4.jpg)
Le radiateur en alliage d’aluminium et son design extra large assure une dissipation thermique optimale au niveau du MOSFET et du chipset pour que votre système soit encore plus stable.
High Density Glass Fabric PCB
![SA [High Density Glass Fabric PCB]](/mb/features/SA-HDPCB.jpg)
Cette conception haute densité du PCB réduit les espaces entre les différentes couches du PCB pour mieux protéger la carte mère contre les chocs électriques causés par la présence d’humidité.
Bobine d’alimentation Premium 50A
![SA [Premium 50A Power Choke]](/mb/features/SA-50APowerChoke.jpg)
A la différence des modèles classiques, les bobines d’alimentation Premium de nouvelle génération ASRock améliorent et optimisent le voltage VCore délivré à la carte mère.
PCB Sapphire Noir
![SA [Sapphire Black PCB]](/mb/features/SA-BlackPCB.jpg)
Un PCB entièrement noir. Le nouveau PCB Sapphire noir incarne la solidité à toute épreuve des cartes mères et leur donne un aspect mystérieux.
PCB Cuivre 2oz
![SA [2oz Copper PCB]](/mb/features/SA-2oz.jpg)
Grâce à l’utilisation de matériaux soigneusement sélectionnés, le PCB Cuivre 2OZ assure le maintien d’une basse température et une meilleure efficacité énergétique pour l’overclocking.
M.2 (KEY E) For WiFi
En marge du port LAN disponible, les utilisateurs peuvent opter pour une connexion sans-fil 802.11ac via le slot M.2 (Key E).
*Module Wi-Fi non fourni.
Condensateurs audio ELNA
QUi a dit que le rendu audio de qualité était uniquement disponible sur les cartes mères haut de gamme ? ASRock utilise des condensateurs audio ELNA sur ses modèles de milieu et d’entrée de gamme ! A la différence des condensateurs solides classiques, les pertes de courant des condensateurs audio ELNA sont d’à peine 3uA. C’est la clé pour réduire de manière significative le niveau de bruit et satisfaire les audiophiles les plus exigeants.
Live Update & APP Shop
L’ASRock APP Shop est conçu pour vous : Nous vous proposons de nombreuses applications et utilitaires à télécharger. Il est encore plus facile d’optimiser votre système et de tenir votre carte mère à jour avec l’ASRock APP Shop.
Full Spike Protection
Certains composants présents sur les cartes mères sont sensibles aux variations de tension, et un pic de tension peut provoquer des dysfonctionnements importants du système. ASRock Full Spike Protection intègre différentes technologies qui protègent les composants de votre carte mère contre ces pics de tension.
- Gaming ArmorMémoire
- Contacts de DIMM en ou 15μ
Carte graphique
- Slot VGA PCIe avec contacts en ou 15μ (PCIE1)
l'Internet
- Intel® LAN
Refroidissement
- Radiateur XXL en alliage d’aluminium - CaractéristiquesASRock USB 3.2 Gen2
- ASRock Ports USB 3.2 Gen2 Type-A (10 Gb/s)
ASRock Super Alliage
- Radiateur XXL en alliage d’aluminium
- Bobine d’alimentation Premium 50A
- PCB de couleur noire
- PCB High Density Glass Fabric
- PCB Cuivre 2oz
ASRock Slot « Steel » Gen4
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (Pour tous les ports USB, audio et réseau)
ASRock Live Update & APP Shop - CPU- Prise en charge des processeurs de bureau AMD Socket AM4 Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 et 5000 G-Series*
- Conception Digi Power
- 10 phase de puissance*Veuillez vous référer à la liste de Supporte du CPU pour plus de détails. - Chipsets- AMD X570
- Mémoire- Mémoire DDR4 Double Canal
- 4 x DDR4 DIMM
- Les processeurs AMD Ryzen (Vermeer) Supporte DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- Les processeurs AMD Ryzen (Matisse) acceptent des modules de mémoire DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- AMD Ryzen series APUs (Cezanne) Supporte DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- AMD Ryzen series APUs (Renoir) Supporte DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- Les processeurs AMD Ryzen (Pinnacle Ridge) acceptent des modules de mémoire DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- Les processeurs AMD Ryzen (Picasso) acceptent des modules de mémoire DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, unbuffered*
- Capacité mémoire maximale du système: 128GB**
- Prend en charge les modules de mémoire Profil de mémoire extrême (XMP)
- Contacts de DIMM en ou 15μ*For Ryzen Series APUs (Picasso, Cezanne et Renoir), ECC is seulement supported avec PRO CPUs.
Veuillez vous référer au tableau ci-dessous pour la prise en charge de la fréquence des modules de mémoire AMD non-XMP.
Processeurs Ryzen Series (Vermeer):
Processeurs Ryzen Series (Matisse):
Ryzen Series APUs (Cezanne):
Ryzen Series APUs (Renoir)
Processeurs Ryzen Series (Pinnacle Ridge):
Processeurs Ryzen Series (Picasso):
SR: Module DIMM Single Rank, 1Rx4 ou 1Rx8 indiqué sur l’étiquette du module DIMM x=1 ou 2
DR: Module DIMM Dual Rank, 2Rx4 ou 2Rx8 indiqué sur l’étiquette du module DIMM
**En raison de limitations dues au système d'exploitation, la quantité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 GB. Cette limitation ne concerne pas les systèmes d'exploitation 64-bit accompagnés de processeurs 64-bit. - BIOS- BIOS de type UEFI 256 MB avec interface graphique
- Supporte du "Plug and Play"
- Compatible ACPI 5.1
- Fonction de configuration sans jumpers (Jumperfree)
- Supporte SMBIOS 2.3
- Processeur, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP, VDDG, Étalonnage de la charge du processeur, Étalonnage de la charge du processeur VDDCR_SOC avec réglages multiples - Vidéo Intégrée- Contrôleur graphique AMD Radeon™ Vega intégré dans les APUs Ryzen Series*
- DirectX 12, Pixel Shader 5.0
- Mémoire partagée par défaut 2 Go. La mémoire partagée max. peut atteindre jusqu'à 16 Go.**
- Double sortie graphique: Supporte HDMI et DisplayPort 1.2 par des contrôleurs d'affichage indépendants
- Compatible HDMI 2.0 avec résolution maximale jusqu’à 4K x 2K (4096x2160) @ 60Hz
- Compatible DisplayPort 1.2 avec résolution maximale jusqu’à 4K x 2K (4096x2160) @ 60Hz
- Compatible avec les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI 2.0 (Un écran compatible HDMI est requis)
- Compatible HDR (High Dynamic Range) avec HDMI 2.0
- Supporte HDCP 2.2 avec HDMI 2.0 et DisplayPort 1.2
- Compatible avec la lecture 4K Ultra HD (UHD) via les ports HDMI 2.0 et DisplayPort 1.2
- Supporte Microsoft® PlayReady*Compatibilité variable selon les processeurs
**La mémoire partagée maximale de 16 Go nécessite 32 Go de mémoire système installée. - Audio- Audio HD 7.1 Canaux avec Protection de Contenu (Codec Audio Realtek ALC1200)
- Prise en charge de l'audio Premium Blu-ray
- Protection contre les surtensions
- Condensateurs Audio ELNA
- Protection et isolation du PCB
- Couches individuelles sur le PCB pour les canaux audio gauche/droit - Réseau- LAN Gigabit 10/100/1000 Mb/s
- Giga PHY Intel® I211AT
- Compatible Wake-On-LAN
- Protection contre les décharges électrostatiques et les surcharges liées aux orages
- Compatible avec la fonction Ethernet 802.3az
- Supporte PXE - SlotsLes processeurs AMD Ryzen (Vermeer, Matisse)
- 1 x PCI Express 4.0 x16 (x16 (PCIE1))*
Les processeurs AMD Ryzen (Cezanne, Renoir, Pinnacle Ridge)
- 1 x PCI Express 3.0 x16 (x16 (PCIE1))*
Les processeurs AMD Ryzen (Picasso)
- 1 x PCI Express 3.0 x16 (x8 (PCIE1))*
AMD X570
- 1 x PCI Express 4.0 x16 (x4 (PCIE3))*
- 2 x PCI Express 4.0 x1
- Supporte AMD Quad CrossFireX™ et CrossFireX™
- 1 x Socket M.2 (Key E), Supporte Module WiFi/BT PCIe WiFi de type 2230
- Slot VGA PCIe avec contacts en ou 15μ (PCIE1)*Accepte les SSDs NVMe en mode disque de démarrage - Stockage- 8 x connecteurs SATA3 6.0 Go/s, compatible RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et Hot Plug
- 1 x Hyper M.2 Socket (M2_1), accepte les modules M Key 2230/2242/2260/2280/22110 M.2 PCIe jusqu’à Gen4x4 (64 Gb/s) (with Vermeer, Matisse) ou Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge et Picasso)*
- 1 x Hyper M.2 Socket (M2_3), accepte les modules M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s et M.2 PCIe jusqu’à Gen4x4 (64 Gb/s) (with Vermeer, Matisse) ou Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge et Picasso)** Si la prise en charge de Thunderbolt™ est activée, l’interface M.2 SATA sera désactivée.
Accepte les SSDs NVMe en mode disque de démarrage
NVMe SSD is not supported avec AMD Athlon™ 3000G Processors
Supporte Kit ASRock U.2
compatible RAID 0/1/10 - Slot disponibles- 1 x connecteur pour port COM
- 1 x LED d'alimentation et connecteur pour haut-parleur
- 2 x Connecteur RGB LED*
- 1 x Connecteur LED adressable**
- 1 x Connecteur pour ventilateur de CPU (4-pin)***
- 1 x Connecteur pour ventilateur CPU/pompe à eau (4-pin) (Smart Fan Speed Control)***
- 3 x Connecteurs pour ventilateur de châssis/pompe à eau (4-pin) (Smart Fan Speed Control)****
- 1 x Connecteur d'alimentation ATX 24-pin
- 1 x Connecteur d'alimentation 8-pin 12V
- 1 x Connecteur panneau audio en façadeal
- 1 x Connecteur USB pour LED de ventilateur AMD
- 1 x Connecteur Thunderbolt™ AIC (5-pin) (Prise en charge de la carte R2.0 AIC Thunderbolt™ ASRock uniquement)
- 1 x Connecteur pour port USB 2.0 (Supporte 2 ports USB 2.0) (Protection contre les décharges électrostatiques)
- 2 x Connecteur pour USB 3.2 Gen1s (Supporte 4 ports USB 3.2 Gen1) (Protection contre les décharges électrostatiques)
- 1 x Connecteur SPI TPM*******Accepte les bandeaux LED 36W jusqu’à 12V/3A
**Accepte les bandeaux LED 15W jusqu’à 5V/3A
***Le connecteur pour ventilateur de processeur fournit une alimentation maximale de 1A (12W)
****Le connecteur pour ventilateur CPU/pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)
*****Le connecteur pour ventilateur de châssis / pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)
Les connecteurs CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP et CHA_FAN3/WP peuvent détecter automatiquement la présence d'un ventilateur 3-pin ou 4-pin.
******Veuillez vous référer au lien pour plus d'informations: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI - Connecteurs du Panneau Arrière- 3 x Ports pour antennes (Sur Panneau I/O Shield)
- 1 x Port PS/2 pour Clavier/Souris
- 1 x HDMI
- 1 x DisplayPort 1.2
- 2 x Ports USB 3.2 Gen2 Type-A (10 Gb/s) (Protection contre les décharges électrostatiques)
- 6 x USB 3.2 Gen1 (Protection contre les décharges électrostatiques)
- 1 x Port LAN RJ-45 avec LED (ACT/LINK LED et SPEED LED)
- Connecteurs jack HD Audio: Entrée Ligne / Haut-parleur en façadeal / Micro - Logiciel et UEFISoftware
- ASRock Phantom Gaming Tuning
- ASRock Polychrome SYNC
- ASRock Key Master
UEFI
- UEFI ASrock Full HD
- ASRock Instant Flash*Ces utilitaires peuvent être téléchargés depuis l'APP Shop. - Accessoires- Panneau I/O
- 2 x Câbles SATA
- 3 x Visserie pour sockets M.2 - Monitoring- Détection de température : Processeur, CPU/pompe à eau, châssis, châssis/ventilateurs de pompe à eau
- Tachymètre pour ventilateur : Processeur, CPU/pompe à eau, châssis, châssis/ventilateurs de pompe à eau
- Mode Quiet Fan (Ajustement automatique de la vitesse de rotation du ventilateur de châssis en fonction de la température du processeur): Processeur, CPU/pompe à eau, châssis, châssis/ventilateurs de pompe à eau
- Contrôle de vitesse des ventilateurs : Processeur, CPU/pompe à eau, châssis, châssis/ventilateurs de pompe à eau
- Contrôle des tensions: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, +1.8V, VDDP - Format- Facteur de forme ATX: 12.0-in x 9.0-in, 30.5 cm x 22.9 cm
- Condensateurs solides
- PCB Cuivre 2oz - OS- Compatible Microsoft Windows® 10 64-bit / 11 64-bit
- Certifications- FCC, CE
- ErP/EuP ready (Une alimentation ErP/EuP Ready est nécessaire.)
