X399 Phantom Gaming 6

PRODUCT BRIEF:

Supporte AMD TR4 Socket Ryzen™ Threadripper™ X Series CPUs (180W)
Digital PWM, 8 Phase de puissance & Dr. MOS
Supporte DDR4 3400+(OC)
3 PCIe 3.0 x16, M.2 Key-E pour WiFi
NVIDIA^® 3-Way SLI™, AMD 3-Way CrossFireX™
Audio 7.1 CH HD (Codec Audio Realtek ALC1220), Supporte Creative Sound Blaster™ Cinema 5
8 SATA3, 3 Ultra M.2 (PCIe Gen3x4 & SATA3)
2 USB 3.1 Gen2 10Gb/s (1 Type-A + 1 Type-C),
12 USB 3.1 Gen1 (4 en façade, 8 l'arrière)
Phantom Gaming 2.5G LAN, Intel^® LAN Gigabit
Polychrome RGB SYNC

Ce modèle ne peut être vendu dans le monde entier. S'il vous plaît contactez votre revendeur local pour la disponibilité de ce modèle dans votre région.

Caractéristique
Spécifications
Galerie
Support

Phantom Gaming 2.5 Gb/s LAN

La plate-forme réseau intelligente Phantom Gaming 2,5 Gb/s est conçue pour des performances réseau maximales et pour répondre aux exigences élevées des réseaux domestiques, des créateurs de contenu, des joueurs en ligne et de la diffusion en streaming de médias de haute qualité. Augmentez vos performances réseau jusqu'à 2,5 fois la bande passante par rapport à l'Ethernet Gigabit standard, vous bénéficierez d'une connectivité plus rapide et sans compromis pour les jeux, les transferts de fichiers et les sauvegardes.

Détecte et accélère automatiquement le trafic de jeu avant tout autre trafic réseau pour des performances en jeu plus fluides et sans bégaiement offrant ainsi un avantage concurrentiel.

Armez votre machine VR

Préparez vous à entrer dans le monde de la réalité virtuelle. Mais avant tout, vous devez vous assurer que votre système est prêt : Matériel, logiciel et pilotes. La carte mère est le composant majeur du système et les cartes mères ASRock VR Ready sont déjà prêtes : Elles ont été rigoureusement testées et leurs composants et leurs performances vous assureront une immersion totale dans l’univers de la réalité virtuelle. Les utilisateurs sont assurés de pouvoir profiter de leur expérience VR sans subir de problèmes de compatibilité.

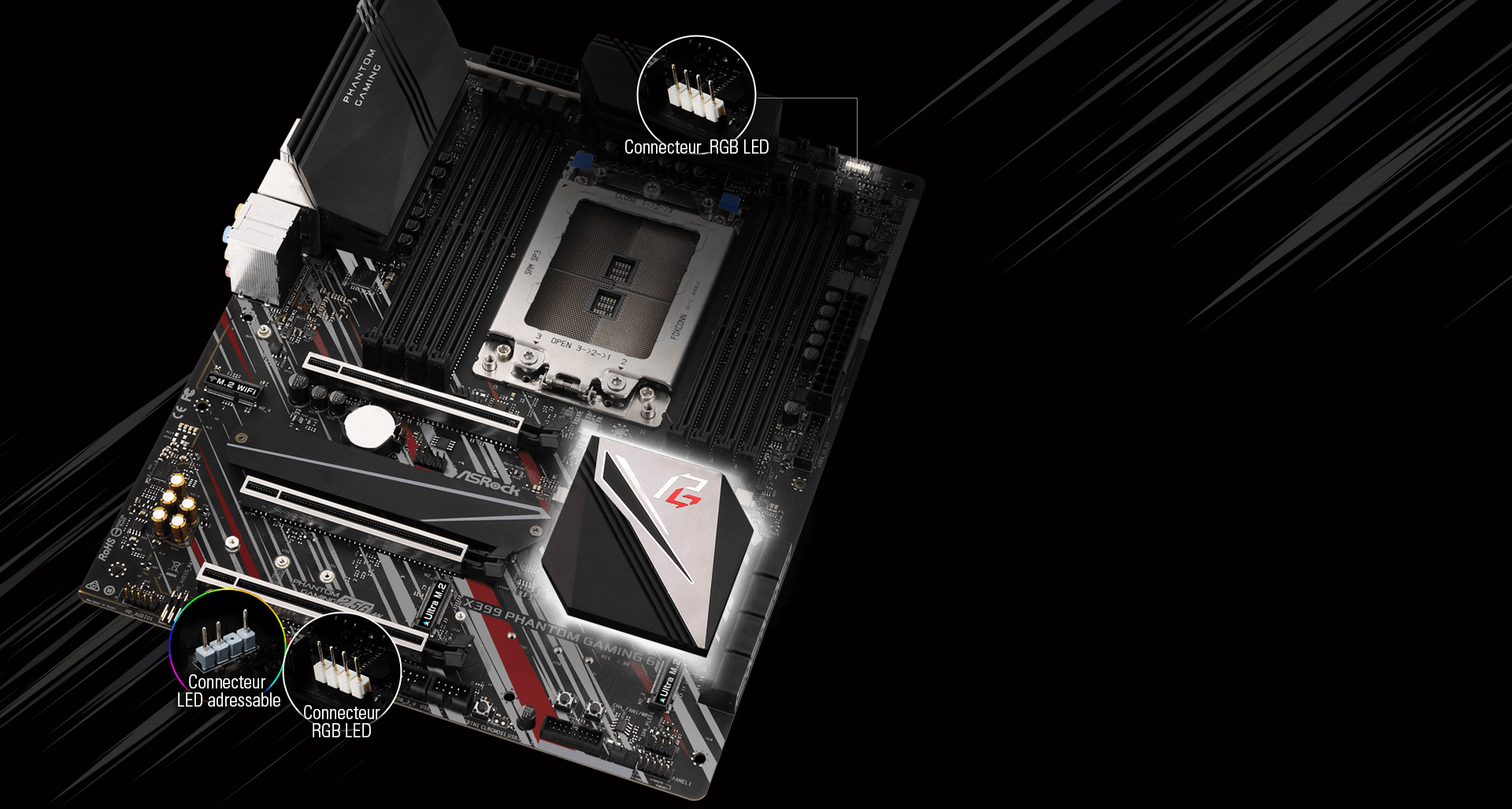

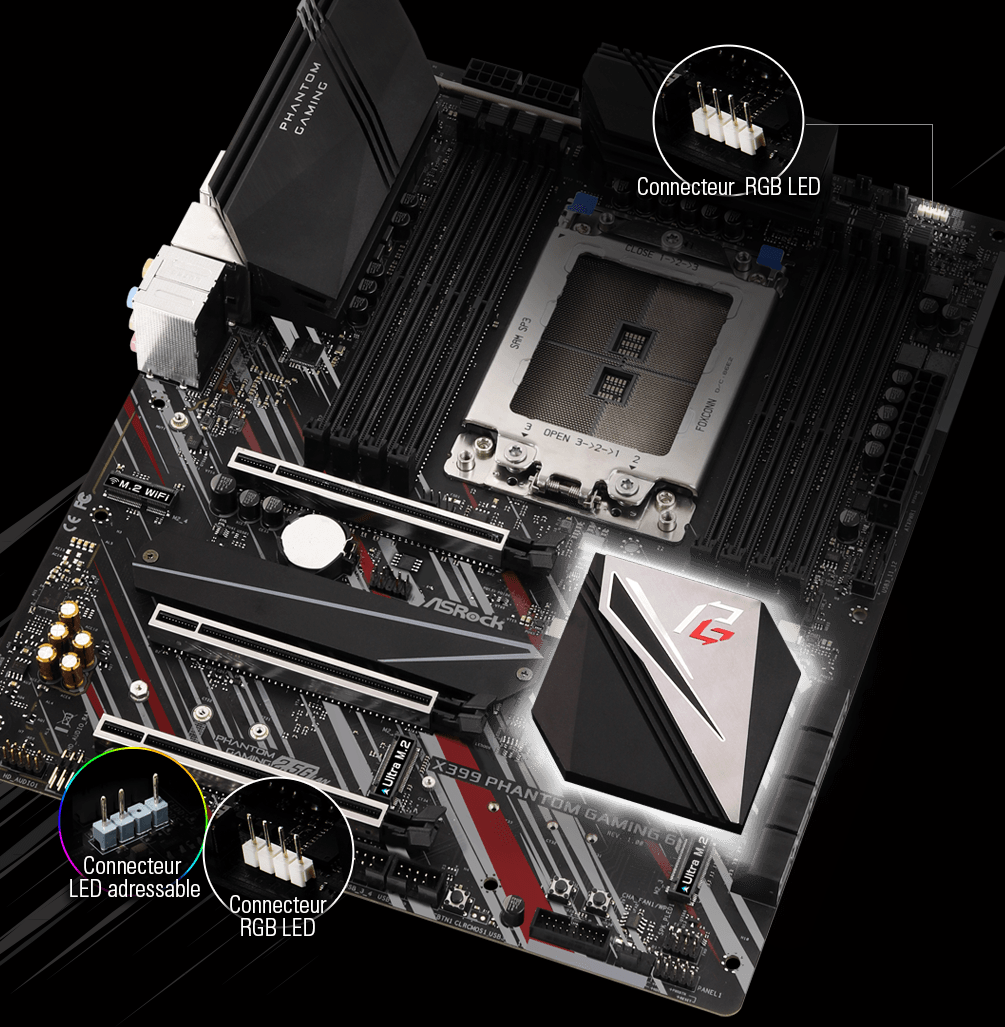

VOTRE ÉCLAIRAGE PERSONNALISÉ – POLYCHROME RGB

En marge de la solution d'éclairage RGB intégrée, les connecteurs RGB embarqués et le port adressable permettent à cette carte mère de gérer des périphériques compatibles comme les bandeaux LED, les ventilateurs pour les processeurs, les radiateurs ou le châssis et bien plus encore. Les utilisateurs peuvent maintenant synchroniser tous leurs périphériques LED avec les accessoires de synchronisation certifiés Polychrome RGB pour créer des effets lumineux vraiment personnalisés.

*Le connecteur RGB LED adressable accepte les bandeaux LED RGB WS2812B (5V/DATA/GND) avec une puissance maximale de 3A (5V), un nombre de LEDs ne dépassant pas 80 unités et une longueur maximale de 2 mètres.
*Le connecteur RGB LED accepte les bandeaux LED standards 5050 (12V/G/R/B) avec une puissance maximale de 3A (5V) et une longueur maximale de 2 mètres.

Technologie AMD StoreMI

Un outil puissant qui combine la vitesse de votre SSD avec la capacité de votre disque dur en un seul support, rapide et facile à gérer. Les SSDs sont rapides, mais coûteux et offrent une capacité limitée. Les disques durs mécaniques proposent une grande capacité pour un tarif plus raisonnable, mais sont beaucoup plus lents qu'un SSD. La technologie AMD StoreMI combine ces deux types de stockage en un seul lecteur et déplace automatiquement les données auxquelles vous accédez le plus souvent vers le SSD. Vous obtenez ainsi le meilleur des deux mondes : La réactivité du SSD et la capacité du disque dur mécanique.

Radiateur en alliage d’aluminium XXL

Le radiateur en alliage d’aluminium et son design extra large assure une dissipation thermique optimale au niveau du MOSFET et du chipset pour que votre système soit encore plus stable.

Bobine d’alimentation Premium 60A

A la différence des modèles classiques, les bobines d’alimentation Premium de nouvelle génération ASRock améliorent et optimisent le voltage VCore délivré à la carte mère.

Dr. MOS

Dr. MOS intègre la nouvelle technologie SPS (Smart Power Storage) pour gérer les tensions et températures de chaque phase d’alimentation ce qui permet une alimentation encore plus stable du processeur, offre des performances accrues et améliore les capacités d’overclocking.

Condensateurs Combo Caps

L'utilisation combinée de condensateurs 820uF + 100uF assure une alimentation du Vcore CPU plus efficace et plus fiable.

Condensateurs Nichicon 12K Black

Condensateurs haut de gamme 12K Black avec durée de vie de 12.000 heures. À la différence des autres cartes mères haut de gamme du marché qui intègrent des condensateurs dont la durée de vie n’excède pas 10.000 heures, ASRock utilise des condensateurs Nichicon 12K Black qui offrent une durée de vie supérieure de 20% ainsi qu’une stabilité et une fiabilité accrues.

PCB Noir Mat

Un nouveau schéma de couleurs combinant noir mat et cuivre pour mettre en valeur les prestigieux composants des cartes mères ASRock haut de gamme.

High Density Glass Fabric PCB

Cette conception haute densité du PCB réduit les espaces entre les différentes couches du PCB pour mieux protéger la carte mère contre les chocs électriques causés par la présence d’humidité.

Gaming Armor
Mémoire
- Contacts de DIMM en ou 15μ
Carte graphique
- Slot VGA PCIe avec contacts en ou 15μ (PCIE1, PCIE2 et PCIE3)
l'Internet
- Phantom Gaming 2.5G LAN
- Intel^® LAN
Refroidissement
- Radiateur XXL en alliage d’aluminium
- PCB 8 couches
- Système Heatpipe
Audio
- Creative Sound Blaster™ Cinema 5
Caractéristiques
ASRock USB 3.1 Gen2
- ASRock Port USB 3.1 Gen2 Type-A (10 Gb/s)
- ASRock USB 3.1 Gen2 Type-C (10 Gb/s)
ASRock Super Alliage
- Radiateur XXL en alliage d’aluminium
- Bobine d’alimentation Premium 60A
- 60A Dr.MOS
- Condensateurs Combo Caps (Condensateurs Nichicon 12K Black)
- Condensateurs Nichicon 12K Black (Condensateurs polymères haute qualité de fabrication 100% japonaise)
- PCB Noir Mat
- PCB High Density Glass Fabric
ASRock Phantom Gaming 2.5G LAN
ASRock Slots « Steel »
Dissipateur thermique M.2 ASrock avec couverture intégrale
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (Pour tous les ports USB, audio et réseau)
ASRock Live Update & APP Shop
CPU
- Accepte les processeurs AMD TR4 Socket Ryzen Threadripper Series
- Supporte CPU jusqu'à 180W
- Conception Digi Power
- 8 phase de puissance
Chipsets
- AMD X399
Mémoire
- Technologie mémoire DDR4 Quad Channel
- 8 x DDR4 DIMM
- Supporte DDR4 3400+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered (U-DIMM)
- Capacité mémoire maximale du système: 128GB*
- Contacts de DIMM en ou 15μ

*En raison de limitations dues au système d'exploitation, la quantité de mémoire utilisée sous Windows^® 32-bit peut être inférieure à 4 GB. Cette limitation ne concerne pas les systèmes d'exploitation 64-bit accompagnés de processeurs 64-bit.
BIOS
- BIOS de type UEFI 128 MB avec interface graphique
- Supporte du "Plug and Play"
- Compatible ACPI 5.1
- Fonction de configuration sans jumpers (Jumperfree)
- Supporte SMBIOS 2.3
- VCORE, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, +1.8VSB, VDDCR_SOC_S5, PROM 2.5V, Multi-adjustment Tension
Vidéo Intégrée
- Aucun
Audio
- Audio HD 7.1 Canaux avec Protection de Contenu (Codec Audio Realtek ALC1220)
- Prise en charge de l'audio Premium Blu-ray
- Protection contre les surtensions
- Condensateurs audio Nichicon Fine Gold Series
- DAC avec SNR de 120dB et amplificateur différentiel
- Amplificateur Premium NE5532 pour connecteur audio sur le panneau de façade (Accepte les casques audio jusqu’à 600 Ohms)
- Pure Power-In
- Technologie Direct Drive
- Protection et isolation du PCB
- Détection de l'impédance sur le port de sortie arrière
- Couches individuelles sur le PCB pour les canaux audio gauche/droit
- Connecteurs jacks audio Or
- Connecteur Audio ou 15μ
- Supporte Creative Sound Blaster™ Cinema 5
Réseau
1 x 2.5 LAN Gigabit 10/100/1000/2500 Mb/s (Dragon RTL8125AG)
- Prise en charge du logiciel réseau Phantom Gaming
- Gestion intelligente et automatique du réglage de la bande passante
- Interface utilisateur intuitive et conviviale
- Statistiques visuelles d'utilisation du réseau
- Paramètres par défaut optimisés pour les modes Jeu, Navigation, et Streaming
- Contrôle de priorité personnalisé par l'utilisateur
- Compatible Wake-On-LAN
- Protection contre les décharges électrostatiques et les surcharges liées aux orages
- Compatible avec la fonction Ethernet 802.3az
- Supporte PXE

1 x LAN Gigabit 10/100/1000 Mb/s (Intel^® I211AT)
- Compatible Wake-On-LAN
- Protection contre les décharges électrostatiques et les surcharges liées aux orages
- Compatible avec la fonction Ethernet 802.3az
- Supporte PXE

Slots

- 3 x PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE3: Single en mode x16 (PCIE1); dual en mode x16 (PCIE1) / x16 (PCIE2); triple en mode x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE3))*
- Supporte AMD Quad CrossFireX™, 3-Way CrossFireX™ et CrossFireX™
- Compatible NVIDIA Quad SLI™, 3-Way SLI™ et SLI™
- 1 x Socket M.2 (Key E), Supporte Module WiFi/BT de type 2230
- Slot VGA PCIe avec contacts en ou 15μ (PCIE1, PCIE2 et PCIE3)

*Accepte les SSDs NVMe en mode disque de démarrage

Stockage

- 8 x connecteurs SATA3 6.0 Go/s, compatible RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et Hot Plug
- 1 x Socket Ultra M.2 (M2_1), accepte les modules M Key 2230/2242/2260/2280/22110 M.2 PCIe jusqu’à Gen3 x4 (32 Gb/s)*
- 1 x Socket Ultra M.2 (M2_2), accepte les modules M Key M.2 PCIe de type 2242/2260/2280 jusqu’à Gen3 x4 (32 Gb/s)*
- 1 x Socket Ultra M.2 (M2_3), Accepte les modules M Key M.2 SATA3 6.0 Gb/s de type 2230/2242/2260/2280 et les modules M.2 PCIe jusqu’à Gen3 x4 (32 Gb/s)*

*Accepte les SSDs NVMe en mode disque de démarrage
Supporte Kit ASRock U.2

Slot disponibles

- 1 x Connecteur TPM
- 1 x LED d'alimentation et connecteur pour haut-parleur
- 2 x Connecteur RGB LED*
- 1 x Connecteur LED adressable**
- 1 x Connecteur pour ventilateur de CPU (4-pin)***
- 1 x Connecteur pour ventilateur CPU/pompe à eau (4-pin) (Smart Fan Speed Control)****
- 3 x Connecteurs pour ventilateur de châssis/pompe à eau (4-pin) (Smart Fan Speed Control)*****
- 1 x Connecteur d'alimentation ATX 24-pin
- 2 x Connecteurs d'alimentation 8-pin 12V
- 1 x Connecteur panneau audio en façadeal (Connecteur Audio ou 15μ)******
- 1 x Connecteur audio à angle droit sur le panneau de façade
- 1 x Connecteur USB pour LED de ventilateur AMD
- 2 x Connecteurs pour port USB 2.0 (Supporte 4 ports USB 2.0) (Protection contre les décharges électrostatiques)
- 2 x Connecteurs onboard USB 3.1 Gen1 (Supporte 4 ports USB 3.1 Gen1) (Protection contre les décharges électrostatiques)
- 1 x Bouton Clear CMOS
- 1 x Bouton d’alimentation avec LED
- 1 x Bouton Reset avec LED

*Accepte les bandeaux LED 36W jusqu’à 12V/3A

**Accepte les bandeaux LED 15W jusqu’à 5V/3A

***Le connecteur pour ventilateur de processeur fournit une alimentation maximale de 1A (12W)

****Le connecteur pour ventilateur CPU/pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)

*****Le connecteur pour ventilateur de châssis / pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)
Les connecteurs CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP et CHA_FAN3/WP peuvent détecter automatiquement la présence d'un ventilateur 3-pin ou 4-pin.

******Branchez le périphérique audio sur l’un des connecteurs disponibles.

Connecteurs du Panneau Arrière

- 1 x Port PS/2 pour Clavier/Souris
- 1 x Sortie optique SPDIF
- 1 x Port USB 3.1 Gen2 Type-A (10 Gb/s) (Protection contre les décharges électrostatiques)
- 1 x USB 3.1 Gen2 Type-C (10 Gb/s) (Protection contre les décharges électrostatiques)
- 8 x USB 3.1 Gen1 (Protection contre les décharges électrostatiques)
- 2 x port LAN RJ-45 avec LED (ACT/LINK LED et SPEED LED)
- Connecteurs jack HD Audio: Haut-parleur arrière / Haut-parleur central / Basses / Entrée Ligne / Haut-parleur en façadeal / Micro (Connecteurs jacks audio Or)

Logiciel et UEFI

Software
- ASRock Phantom Gaming Tuning
- ASRock Phantom Gaming LAN
Software
- ASRock Polychrome RGB
- ASRock Key Master*
UEFI
- UEFI ASrock Full HD
- ASRock Instant Flash
- ASRock Easy RAID Installer

*Ces utilitaires peuvent être téléchargés depuis l'APP Shop.

Accessoires

- Panneau I/O
- 4 x Câbles SATA
- 1 x Carte ASRock SLI_HB_Bridge_2S
- 4 x Visserie pour sockets M.2
- 1 x Supporte WiFi

Monitoring

- Détection de température : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Tachymètre pour ventilateur : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Mode Quiet Fan (Ajustement automatique de la vitesse de rotation du ventilateur de châssis en fonction de la température du processeur): Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Contrôle de vitesse des ventilateurs : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Contrôle des tensions: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDCR_SOC

Format

- Facteur de forme ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- PCB 8 couches

- Compatible Microsoft Windows^® 10 64-bit

Certifications

- FCC, CE
- ErP/EuP ready (Une alimentation ErP/EuP Ready est nécessaire.)
