B550 Phantom Gaming 4
PRODUCT BRIEF:
- Supports AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors*
- 8 Power Phase Design, Digi Power
- Supports DDR4 4733+ (OC)
- 1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 2 PCIe 3.0 x1, 1 M.2 Key E for WiFi
- Graphics Output Options: HDMI
- AMD CrossFireX™
- 7.1 CH HD Audio (Realtek ALC1220/ALC1200 Audio Codec), nahimic аудио
- 6 SATA3, 1 Hyper M.2 (PCIe Gen4x4), 1 M.2 (PCIe Gen3x2 & SATA3)
- 8 USB 3.2 Gen1 (2 Front, 6 Rear)
- Gigabit LAN*Not compatible with AMD Athlon™ Processors.
Този модел не може да се продава в цял свят. Моля свържете се с местния дилър за наличието на този модел в региона.
.png)
.png)
.png)
.png)
.png)
- Възможности
- Спецификации
- Галерия
- Поддръжка
- Посещения на магазин
Phantom Gaming е проектиран от геймърите за геймърите! Под неговия неуморен външен вид се крият изобилни функции, ориентирани към игри и отлични възможности за игри. Всичко е в това да носите ново гейминг изживяване на геймърите!
Nahimic Аудио
Независимо дали използвате слушалки, външни или вътрешни високоговорители, чрез USB, Wi-Fi, аналогов изход или дори HDMI, Nahimic Audio ви предлага най-завладяващия звук, жизнен и богат на детайли.
Sound Tracker е визуален индикатор, който посочва посоките, от които идват преобладаващите звуци. Всеки звук е правилно разположен на 360 ° на радара за пълно потапяне по време на играта.
8-фазен дизайн за мощност
Отличава се със здрави компоненти и напълно плавна доставка на енергия към процесора. Плюс това, той предлага несравними възможности за овърклок и подобрена производителност с най-ниската температура и за напреднали геймъри.
Premium 50A мощен дросел
В сравнение с традиционните дросели, премиум 50A захранващите дросели на ASRock ефективно правят тока на насищане до три пъти по-добър, като по този начин осигуряват повишено и подобрено Vcore напрежение към дънната платка.
2oz медна PCB
Медни вътрешни слоеве от 2 унции, които осигуряват стабилни следи от сигнал и форми на мощност! Доставяйки по-ниска температура и по-висока енергийна ефективност за овърклок, той е в състояние да поддържа най-новите DDR4 модули с памет с най-екстремни характеристики на паметта!

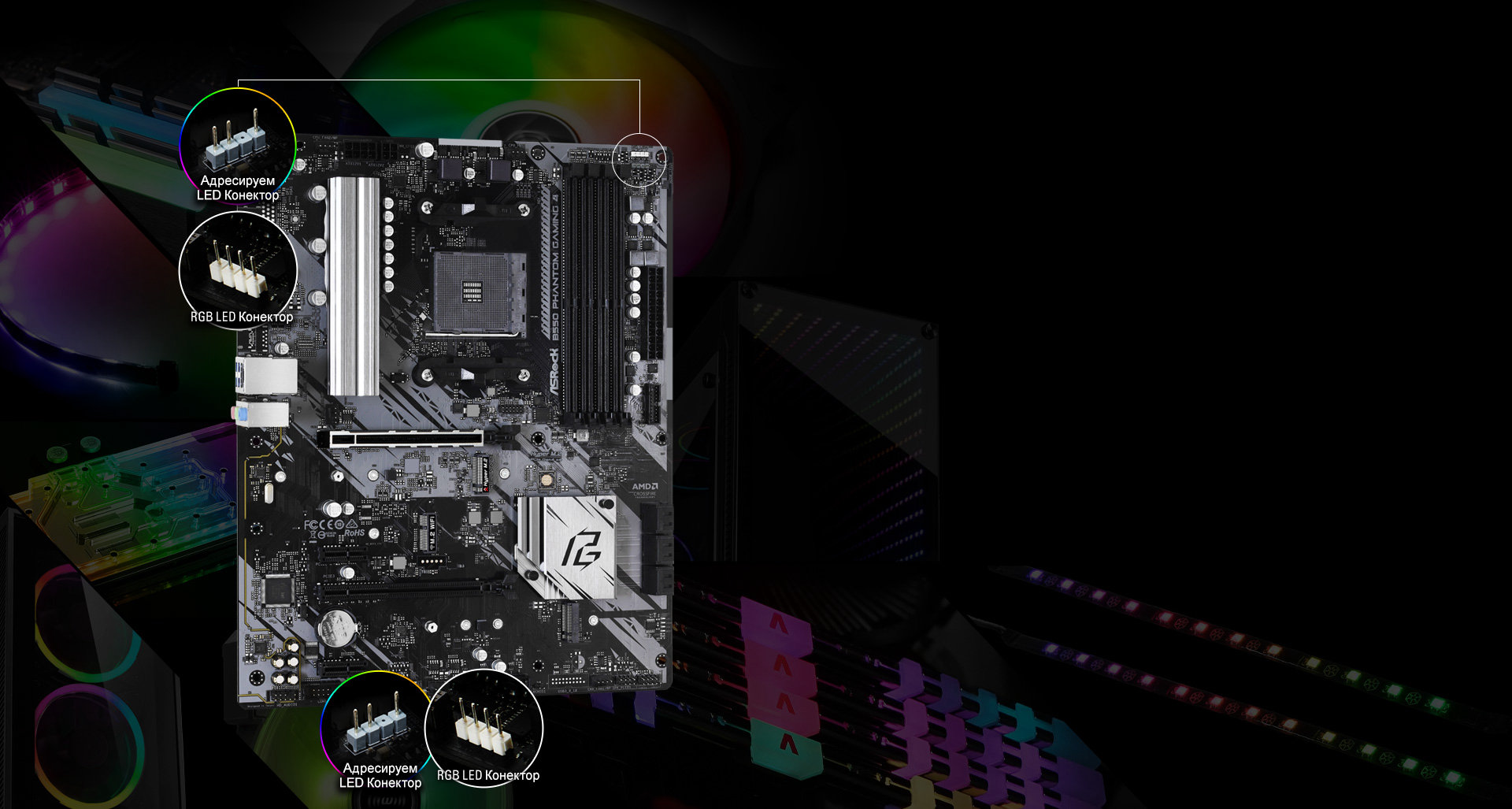

РЕГУЛИРАЙТЕ СВОЯ СОБСТВЕНО ОСВЕТЛЕНИЕ - ПОЛИХРОМ RGB
Тази дънна платка включва вградени RGB конектори и адресируем RGB конектор, който позволява на дънната платка да бъде свързана със съвместими LED устройства като ленти, вентилатори на CPU, охладители, шасита и т.н. Потребителите могат също така да синхронизират RGB LED устройства в аксесоарите, сертифицирани по Polychrome RGB Sync, за да създадат свои уникални светлинни ефекти.
* Адресният RGB LED конектор поддържа WS2812B адресируема RGB LED лента (5V / Data / GND) с максимална мощност от 3А (5V), максимум 80 светодиода и дължина до 2 метра.
* RGB LED гнездото поддържа стандартен 5050 RGB LED лента (12V / G / R / B), с максимална мощност от 3А (12V) и дължина до 2 метра.
* RGB LED гнездото поддържа стандартен 5050 RGB LED лента (12V / G / R / B), с максимална мощност от 3А (12V) и дължина до 2 метра.
Dual M.2 For SSD, Supports NVMe Type M.2
Ready for higher capacity and even faster NVMe M.2 SSD to fulfill the need of performance. Hyper M.2 socket that supports PCIe Gen4 x4 while M.2 socket is capable of running PCIe Gen3 x2 and SATA3 mode.
AMD SMART ACCESS ПАМЕТ
Конвенционалните компютърни системни процесори имат достъп само до малка част от графичната памет и ограничават производителността на системата. С паметта на AMD Smart Access каналът за данни се разширява, за да използва пълния потенциал на GPU паметта, премахва пречките и увеличава производителността.
Подсилен стоманен слот
[PCIe 4.0 версия]
Подсиленият слот от стомана се предлага със следващото поколение PCI Express 4.0 стандарт. Различните предимства включват:
✔ Допълнителни точки за закрепване
✔ По-силно резе
✔ Осигурете стабилност на сигнала
✔ Уверете се, че тежките графични карти са добре инсталирани.
✔ Допълнителни точки за закрепване
✔ По-силно резе
✔ Осигурете стабилност на сигнала
✔ Уверете се, че тежките графични карти са добре инсталирани.
М.2 Ключ E За WiFi
Освен вграденият LAN порт, потребителите могат да избират и 802.11ac безжичени връзки с М.2 (Ключ E) слота.
*Wi-Fi модул не е включен.
Проверка на състоянието Post
Лесен инструмент за отстраняване на неизправности, който показва операцията CPU / DRAM / VGA / BOOT всеки път, когато стартирате системата. Проверката на състоянието Post е бърз и лесен начин за идентифициране на източника на проблема.
Технология AMD StoreMI
Мощен инструмент, който комбинира скоростта на SSD с капацитета на твърдия ви диск в едно, бързо и лесно управлявано устройство. SSD са бързи, но скъпи и предлагат минимален капацитет. Механичните твърди дискове имат голям капацитет за ниска цена, но са много по-бавни от SSD. Технологията AMD StoreMI "комбинира" тези два вида хранилища в едно устройство и автоматично премества данните, които имате най-много достъп до SSD, за да получите най-доброто от двата свята: SSD реакция и механичен капацитет на твърдия диск.
![SA [0 Header-Hairline]](/mb/features/SA.png)
XXL Радиатор от Алуминиева Сплав
![SA [XXL Aluminum Alloy Heatsink]](/mb/features/SA-Heatsink-B550 Phantom Gaming 4.jpg)
Много големи алуминиеви радиатори, които ефективно да отнемат топлината от MOSFET и чипсет, така че цялата система може да извършва по-стабилна.
Sapphire Черно PCB
![SA [Sapphire Black PCB]](/mb/features/SA-BlackPCB.jpg)
Изчистен черен цвят на PCB. Новият PCB Sapphire Черно представлява непоклатимо качество и дава на дъното по-мистериозно вид.
Печатна платка със плътна стъклена оплетка
![SA [High Density Glass Fabric PCB]](/mb/features/SA-HDPCB.jpg)
Печатна платка със плътна стъклена оплетка дизайн, който намалява растоянието между слоевете на PCB за защита на дънната платка срещу електрически къси съединения, причинени от влага.
2oz Copper PCB
![SA [2oz Copper PCB]](/mb/features/SA-2oz.jpg)
Използвайки само внимателно избрани медни материали за слоевете на печатната платка, 2oz PCB доставя ниска температура и висока енергийна ефективност за овърклок.
Full Spike Protection
Някои чувствителни електронни компоненти на дънната платка са чувствителни и уязвими към пикове в напрежението – такива пикове могат да накарат вашата система веднага да излезе извън строя. ASRock Full Spike Protection включва различни технологии за да предотвратят повреждането на компонентите на дънната платака от тези неочаквани пикове в напрежението.
Live Update & APP Shop
ASRock APP Shop е създаден за вашето удобство. Ние предлагаме различни приложения и софтуер за поддръжка, който може да свалите. Можете лесно да оптимизирате своята система и да актуализирате драйверите за своята дънна платка с ASRock APP Shop.
- Gaming ArmorMemory
- 15μ Gold Contact in DIMM Slots
Cooling
- XXL Aluminum Alloy Heatsink
Audio
- nahimic аудио - Уникални функцииASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 50A Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
ASRock Steel Slot Gen4
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop - Процесор- Supports AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors*
- Digi Power design
- 8 Power Phase design*Please refer to CPU support list for details. - Чипсет- AMD B550
- Памет- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Vermeer) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Matisse) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Cezanne) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Picasso) support 3400+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
- Max. capacity of system memory: 128GB**
- Supports Изключителен профил на паметта (XMP) memory modules
- 15μ Gold Contact in DIMM Slots*For Ryzen Series APUs (Picasso, Cezanne and Renoir), ECC is only supported with PRO CPUs.
Please refer to below table for AMD non-XMP memory frequency support. For more details, please refer to the QVL on ASRock's website.
Ryzen Series CPUs (Vermeer):
Ryzen Series CPUs (Matisse):
Ryzen Series APUs (Cezanne):
Ryzen Series APUs (Renoir):
Ryzen Series CPUs (Picasso):
SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label x=1 or 2
DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label
**Поради ограничението на операционната система, действителният размер на паметта може да е по-малък от 4 GB за резервацията за използване на системата под Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation. - BIOS- 256Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, 2.5V_PROM, +1.8VSB, VDDP Voltage Multi-adjustment - Графика- Integrated AMD Radeon Vega Series Graphics in Ryzen Series APU*
- DirectX 12, Pixel Shader 5.0
- Споделена памет с оригиналния продукт 2GB. Максималната обща памет поддържа до 16 GB.**
- Supports HDMI 2.1 with max. резолюция up to 4K x 2K (4096x2160) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.1 Port (Compliant HDMI monitor is required)
- Supports HDR (High Dynamic Range) with HDMI 2.1
- Supports HDCP 2.3 with HDMI 2.1 Port***
- Supports 4K Ultra HD (UHD) playback with HDMI 2.1 Port
- Supports Microsoft® PlayReady*Действителната поддръжка може да варира в зависимост от процесора
**Максималната споделена памет 16 GB изисква инсталирана 32GB системна памет.
***Picasso supports HDCP 2.2 with HDMI 2.0 Port - Аудио- 7.1 CH HD Audio with Защита на съдържанието (Realtek ALC1220/ALC1200 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- PCB Isolate Shielding
- Individual PCB Layers for R/L Audio Channel
- nahimic аудио - LAN- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE - СлотовеAMD Ryzen series CPUs (Vermeer and Matisse)
- 2 x PCI Express x16 Slots (PCIE1: Gen4x16 mode; PCIE3: Gen3 x4 mode)*
AMD Ryzen series APUs (Cezanne and Renoir)
- 2 x PCI Express x16 Slots (PCIE1: Gen3x16 mode; PCIE3: Gen3 x4 mode)*
AMD Ryzen series APUs (Picasso)
- 2 x PCI Express x16 Slots (PCIE1: Gen3x8 mode; PCIE3: Gen3 x4 mode)*
- 2 x PCI Express 3.0 x1 Slots
- Supports AMD Quad CrossFireX™ and CrossFireX™
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module*Поддържа NVMe SSD като дискове за начално зареждане - Съхранение- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug*
- 1 x Hyper M.2 Socket (M2_1), supports M Key type 2260/2280/22110 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Vermeer, Matisse) or Gen3x4 (32 Gb/s) (with Cezanne, Renoir and Picasso)**
- 1 x M.2 Socket (M2_3), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x2 (16 Gb/s)**
* M2_3 and SATA3_5_6 share lanes. If either one of them is in use, the other one will be disabled.
** Поддържа NVMe SSD като дискове за начално зареждане
NVMe SSD is not supported with AMD Athlon™ 3000G Processors
Supports ASRock U.2 Kit - Конектор- 1 x COM Port Header
- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)
- 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x 4 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)*Support in total up to 12V/3A, 36W LED Strip
**Support in total up to 5V/3A, 15W LED Strip
***Конекторът за вентилатора на CPU поддържа вентилатора на CPU с максимална мощност на вентилатора 1A (12W).
****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP and CHA_FAN4/WP can auto detect if 3-pin or 4-pin fan is in use. - Заден панел с входове и изходи- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 6 x USB 3.2 Gen1 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone - Софтуер и UEFISoftware
- ASRock Motherboard Utility (Настройка на Phantom Gaming)
- ASRock Polychrome SYNC
- ASRock Key Master
UEFI
- ASRock Full HD UEFI
- ASRock Мигновен Flash*Тези помощни програми можете да изтеглите от Live Update & APP Shop. - Аксесоари- I/O Shield
- 2 x SATA Data Cables
- 3 x Screw for M.2 Socket - Хардуерен монитор- Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP - Форм фактор- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- Solid Capacitor design
- 2oz Copper PCB - OC- Microsoft® Windows® 10 64-bit / 11 64-bit
- Сертификати- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
Ръководство
| Описание | Език | Свали от | |
|---|---|---|---|
| Ръководство за употреба | Английски |  Global |  China |
| Ръководство за употреба | Multi-Език | Global | China |
| BSMI | Multi-Език | Global | China |
| Ръководство за бързо инсталиране | Multi-Език | Global | China |
| Regulatory Notices | Английски | Global | China |
| Ръководство за бързо инсталиране | Английски | Global | China |
| Ръководство за инсталиране на RAID | Английски | Global | China |
Термините HDMI и Интерфейс за мултимедия с висока разделителна способност HDMI (HDMI - High-Definition Multimedia Interface), както и логото HDMI са запазени марки на HDMI Licensing Administrator, Inc. в Съединените щати и други държави.
Спецификациите са обект на промяна без предварително известие. Марката и имената на продукти са търговски марки на техните производители. Никоя конфигурация, различна от спецификацията на оригиналният продукт не е гарантирана.
Показаната по-долу снимка на потребителски интерфейс е примерна. Актуалният потребителски интерфейс може да се различава при актуализация на софтуера.
