A520M Phantom Gaming 4
PRODUCT BRIEF:
- Supports AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors
- 8 Power Phase Design with Digi Power
- Supports DDR4 4733+ (OC)
- 2 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
- Graphics Output Options: HDMI, Порт за дисплей
- 7.1 CH HD Audio (Realtek ALC887/897 Audio Codec)
- 4 x SATA3, 1 x Ultra M.2 (PCIe Gen3x4),
1 x M.2 (PCIe Gen3x2 & SATA3) - 6 x USB 3.2 Gen1 (2 Front, 4 Rear)
- 6 x USB 2.0 (4 Front, 2 Rear)
- Realtek Gigabit LAN
Този модел не може да се продава в цял свят. Моля свържете се с местния дилър за наличието на този модел в региона.
.png)
.png)
.png)
.png)
.png)
- Възможности
- Спецификации
- Галерия
- Поддръжка
- Посещения на магазин
Phantom Gaming е проектиран от геймърите за геймърите! Под неговия неуморен външен вид се крият изобилни функции, ориентирани към игри и отлични възможности за игри. Всичко е в това да носите ново гейминг изживяване на геймърите!
8-фазен дизайн за мощност
Отличава се със здрави компоненти и напълно плавно подаване на мощност към процесора. Освен това подобрява производителността с най-ниска температура за напреднали геймъри.
Premium 50A Power Choke
Compared to traditional chokes, ASRock’s premium 50A power chokes effectively make the saturation current up to three times better, thus providing enhanced and improved Vcore voltage to the motherboard.
AMD SMART ACCESS ПАМЕТ
Конвенционалните компютърни системни процесори имат достъп само до малка част от графичната памет и ограничават производителността на системата. С паметта на AMD Smart Access каналът за данни се разширява, за да използва пълния потенциал на GPU паметта, премахва пречките и увеличава производителността.
Двоен M.2 за SSD
Един интерфейс PCIe Gen3 x4 Ultra M.2, който увеличава скоростта на трансфер на данни до 32Gb / s. Другият поддържа модули PCIe Gen3 x2 и SATA3 M.2.
2oz медна PCB
Медни вътрешни слоеве от 2 унции, които осигуряват стабилни следи от сигнал и форми на мощност! Доставяйки по-ниска температура и по-висока енергийна ефективност за овърклок, той е в състояние да поддържа най-новите DDR4 модули с памет с най-екстремни характеристики на паметта!

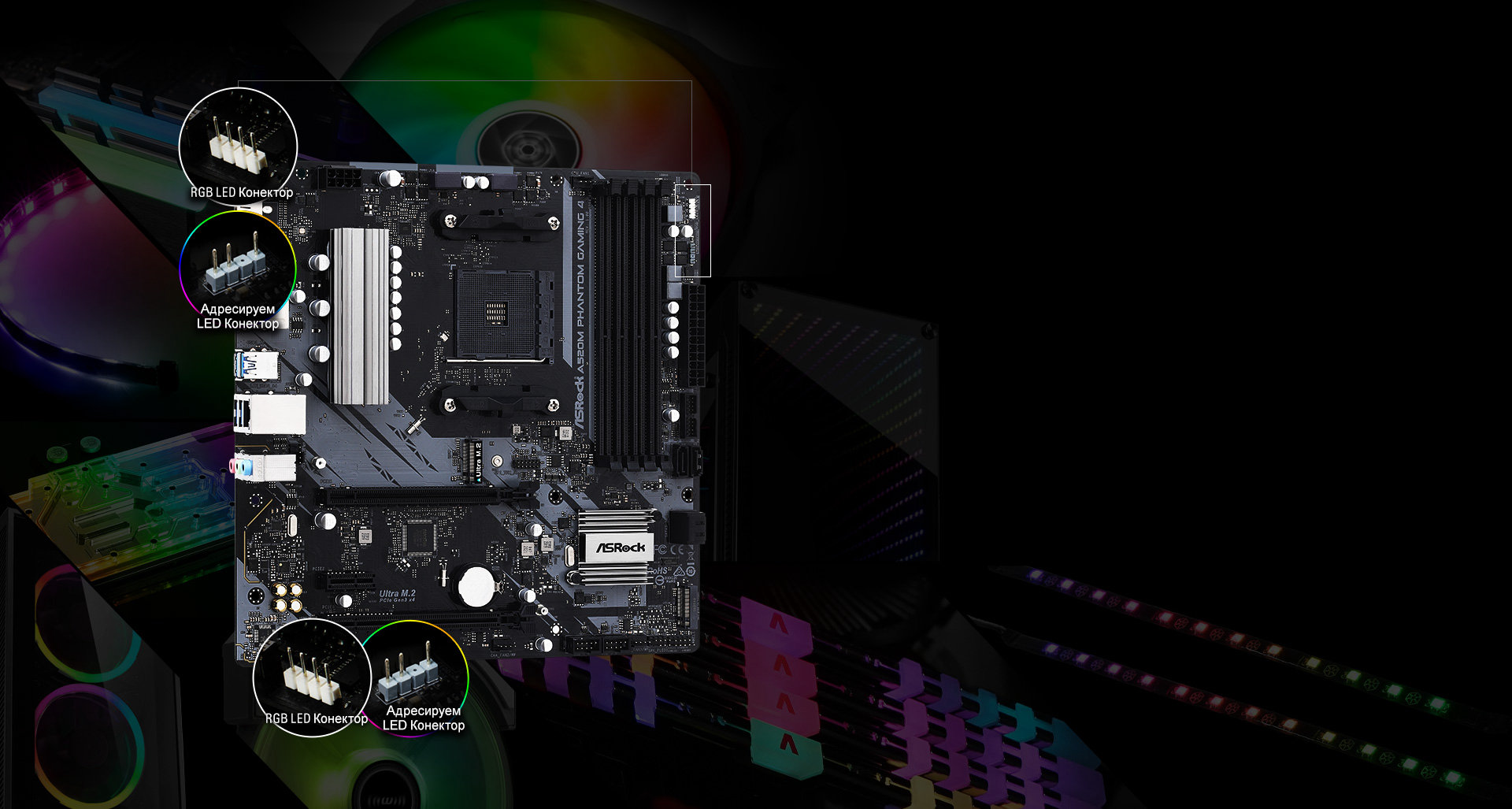

РЕГУЛИРАЙТЕ СВОЯ СОБСТВЕНО ОСВЕТЛЕНИЕ - ПОЛИХРОМ RGB
Тази дънна платка включва вградени RGB конектори и адресируем RGB конектор, който позволява на дънната платка да бъде свързана със съвместими LED устройства като ленти, вентилатори на CPU, охладители, шасита и т.н. Потребителите могат също така да синхронизират RGB LED устройства в аксесоарите, сертифицирани по Polychrome RGB Sync, за да създадат свои уникални светлинни ефекти.
* Адресният RGB LED конектор поддържа WS2812B адресируема RGB LED лента (5V / Data / GND) с максимална мощност от 3А (5V), максимум 80 светодиода и дължина до 2 метра.
* RGB LED гнездото поддържа стандартен 5050 RGB LED лента (12V / G / R / B), с максимална мощност от 3А (12V) и дължина до 2 метра.
* RGB LED гнездото поддържа стандартен 5050 RGB LED лента (12V / G / R / B), с максимална мощност от 3А (12V) и дължина до 2 метра.
Двойни графични изходи
Завършена с два от най-ползваните видове конектори! Оборудвана с HDMI + DisplayPort комбо, така че да имате повече опции за свързване на графика.
HDMI 4k @60Hz
Supports the most recent HDMI 4K 60Hz graphics output specification. With the larger bandwidth and increased frame rate, the motion on your screen becomes more fluid and less blurry.
Технология AMD StoreMI
Мощен инструмент, който комбинира скоростта на SSD с капацитета на твърдия ви диск в едно, бързо и лесно управлявано устройство. SSD са бързи, но скъпи и предлагат минимален капацитет. Механичните твърди дискове имат голям капацитет за ниска цена, но са много по-бавни от SSD. Технологията AMD StoreMI "комбинира" тези два вида хранилища в едно устройство и автоматично премества данните, които имате най-много достъп до SSD, за да получите най-доброто от двата свята: SSD реакция и механичен капацитет на твърдия диск.
![SA [0 Header-Hairline]](/mb/features/SA.png)
Sapphire Черно PCB
![SA [Sapphire Black PCB]](/mb/features/SA-BlackPCB.jpg)
Изчистен черен цвят на PCB. Новият PCB Sapphire Черно представлява непоклатимо качество и дава на дъното по-мистериозно вид.
Печатна платка със плътна стъклена оплетка
![SA [High Density Glass Fabric PCB]](/mb/features/SA-HDPCB.jpg)
Печатна платка със плътна стъклена оплетка дизайн, който намалява растоянието между слоевете на PCB за защита на дънната платка срещу електрически къси съединения, причинени от влага.
2oz Copper PCB
![SA [2oz Copper PCB]](/mb/features/SA-2oz.jpg)
Използвайки само внимателно избрани медни материали за слоевете на печатната платка, 2oz PCB доставя ниска температура и висока енергийна ефективност за овърклок.
Full Spike Protection
Някои чувствителни електронни компоненти на дънната платка са чувствителни и уязвими към пикове в напрежението – такива пикове могат да накарат вашата система веднага да излезе извън строя. ASRock Full Spike Protection включва различни технологии за да предотвратят повреждането на компонентите на дънната платака от тези неочаквани пикове в напрежението.
Live Update & APP Shop
ASRock APP Shop е създаден за вашето удобство. Ние предлагаме различни приложения и софтуер за поддръжка, който може да свалите. Можете лесно да оптимизирате своята система и да актуализирате драйверите за своята дънна платка с ASRock APP Shop.
- Уникални функцииASRock Super Alloy
- Premium 50A Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
ASRock Ultra M.2 (PCIe Gen3x4)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop - Процесор- Supports AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors*
- Digi Power design
- 8 Power Phase design*Please refer to CPU support list for details. - Чипсет- AMD A520
- Памет- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Vermeer) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Matisse) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Cezanne) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- Max. capacity of system memory: 128GB**
- Supports Изключителен профил на паметта (XMP) memory modules
- 15μ Gold Contact in DIMM Slots*For Ryzen Series APUs (Cezanne and Renoir), ECC is only supported with PRO CPUs.
Please refer to below table for AMD non-XMP memory frequency support. For more details, please refer to the QVL on ASRock's website.
Ryzen Series CPUs (Vermeer):
Ryzen Series CPUs (Matisse):
Ryzen Series APUs (Cezanne):
Ryzen Series APUs (Renoir):
SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module
DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module
**Поради ограничението на операционната система, действителният размер на паметта може да е по-малък от 4 GB за резервацията за използване на системата под Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation. - BIOS- 256Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, CPU VDDCR_SOC, DRAM, +1.8VSB, Voltage Multi-adjustment - Графика- Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU*
- DirectX 12, Pixel Shader 5.0
- Споделена памет с оригиналния продукт 2GB. Максималната обща памет поддържа до 16 GB.**
- Dual graphics output options: HDMI and Порт за дисплей 1.4
- Supports HDMI 2.1 with max. резолюция up to 4K x 2K (4096x2160) @ 60Hz
- Supports Порт за дисплей 1.4 with max. резолюция up to 5K (5120x2880)@120Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.1 Port (Compliant HDMI monitor is required)
- Supports HDR (High Dynamic Range) with HDMI 2.1
- Supports HDCP 2.3 with HDMI 2.1 and Порт за дисплей 1.4 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 2.1 and Порт за дисплей 1.4 Ports
- Supports Microsoft® PlayReady*Действителната поддръжка може да варира в зависимост от процесора
**Максималната споделена памет 16 GB изисква инсталирана 32GB системна памет. - Аудио- 7.1 CH HD Audio (Realtek 887/897 Audio Codec)
- Supports Surge Protection - LAN- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE - Слотове- 2 x PCI Express 3.0 x16 Slots (PCIE1: x16 mode; PCIE3: x2 mode)*
- 1 x PCI Express 3.0 x1 Slot*Поддържа NVMe SSD като дискове за начално зареждане - Съхранение- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug*
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 1 x M.2 Socket (M2_2), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x2 (16 Gb/s)***M2_2 and SATA3_3_4 share lanes. If either one of them is in use, the other one will be disabled.
**Поддържа NVMe SSD като дискове за начално зареждане
NVMe SSD is not supported with AMD Athlon™ 3000G Processors - Конектор- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)*Support in total up to 12V/3A, 36W LED Strip
**Support in total up to 5V/3A, 15W LED Strip
***Конекторът за вентилатора на CPU поддържа вентилатора на CPU с максимална мощност на вентилатора 1A (12W).
****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use. - Заден панел с входове и изходи- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x Порт за дисплей 1.4
- 4 x USB 3.2 Gen1 Ports (Supports ESD Protection)
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone - Софтуер и UEFISoftware
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC
UEFI
- ASRock Full HD UEFI
- ASRock Мигновен Flash*Тези помощни програми можете да изтеглите от Live Update & APP Shop. - Аксесоари- I/O Shield
- 2 x SATA Data Cables
- 2 x Screws for M.2 Sockets - Хардуерен монитор- Temperature Sensing: CPU, Chassis/Water Pump Fans
- Fan Tachometer: CPU, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, +1.8V - Форм фактор- Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- Solid Capacitor design
- 2oz Copper PCB - OC- Microsoft® Windows® 10 64-bit / 11 64-bit
- Сертификати- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
