Z390 Phantom Gaming X

• 게이밍 아머
  전원을
  - 고밀도 파워 컨넥터 (24 pin, 8 pin 및 4 pin)
  메모리
  - DIMM 슬롯은 15μ 골드 접촉
  VGA 카드
  - VGA PCIe 슬롯에 15μ 골드 접점 (PCIE1)
  인터넷
  - Phantom Gaming 2.5G LAN
  - Intel^® LAN
  냉각
  - XXL 알미늄 합금 히트싱크
  - 히트 파이프 디자인
  오디오
  - Creative Sound Blaster™ Cinema 5
• 주요 특징
  ASRock USB 3.2 Gen2
  - ASRock Front Panel Type C USB 3.2 Gen2 헤더 (10 Gb/s)
  - ASRock Rear USB 3.2 Gen2 Type-A 포트 (10 Gb/s)
  - ASRock Rear USB 3.2 Gen2 Type-C 포트 (10 Gb/s)
  ASRock 슈퍼 합금
  - XXL 알미늄 합금 히트싱크
  - 프리미엄 60A 전원 초크
  - 50A Dr.MOS
  - 프리미엄 메모리 합금 초크 (철재 파우더 초크 사용 대비 70%의 코어 로스 방지)
  - 콤보 캡 (Nichicon 12K 블랙 커패시터)
  - Nichicon 12K 블랙 커패시터 (100% 일본산 고품질 전도성 고분자 캐패시터)
  - I/O 아머
  - 매트 블랙 PCB
  - 고 밀도 유리 직물 PCB
  ASRock Phantom Gaming 2.5G LAN
  Intel^® 802.11ax WiFi
  ASRock 스틸 슬롯
  ASRock 전체 커버리지 M.2 히트싱크
  ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
  ASRock 울트라 USB 파워
  ASRock 포스트 상태 검사 (PSC)
  ASRock 전체 스파이크 보호 지원 (모든 USB, 오디오, LAN 포트용)
  ASRock 라이브 업데이트 & 앱 숍
• 프로세서
  - 9세대 및 8세대 Intel^® Core™ 프로세서를 지원 (Socket 1151)
  - Digi 전원 설계
  - 14 전원부 페이즈 디자인
  - Intel^® Turbo Boost 2.0 기술 지원
  - Intel^® K-시리즈 언락 CPU 지원
  - ASRock BCLK 전체 범위의 오버클러킹 지원
  - ASRock 하이퍼 BCLK 엔진 II
• 칩셋
  - Intel^® Z390
• 메모리
  - 듀얼 채널 DDR4 메모리 기술 지원
  - 4 x DDR4 DIMM 슬롯
  - DDR4 4266+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 비-ECC, 언버퍼드 메모리를 지원
  - ECC UDIMM 메모리 모듈 지원(non-ECC 모드로 동작)
  - 최대 시스템 메모리 용량: 128GB*
  - Intel^® 익스트림 메모리 프로파일 (XMP) 2.0 지원
  - DIMM 슬롯은 15μ 골드 접촉



  *OS상의 이유로 윈 32비트는 사용메모리가 4GB 미만입니다. 64윈, CPU를 이용하는 경우 이러한 제한은 없습니다.
• 바이오스
  - 2 x 다국어를 지원하는 GUI 지원 128MB AMI UEFI BIOS (1 x 메인 BIOS 그리고 1 x 백업 BIOS)
  - 안전한 백업 UEFI 기술
  - ACPI 6.0 호환 웨이크 업 이벤트
  - SMBIOS 2.7 지원
  - CPU 코어/캐시, GT 코어/캐시, DRAM, VTT DDR, PCH 1.05V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, CPU 콜드 버그 킬러, CPU PLL 1, CLK VDD, DMI, CPU 내부 PLL, GT PLL, 링 PLL, 시스템 에이전트 PLL, 메모리 컨트롤러 PLL 전압 다중-조정
• 그래픽
  - Intel^® UHD 그래픽 내장 비주얼 지원 : Intel^® Quick Sync Video with AVC, MCV (S3D) 및 MPEG-2 Full HW 인코더1, Intel^® InTru™ 3D, Intel^® Clear Video HD Technology, Intel^® Insider™, Intel^® UHD 그래픽
  - DirectX 12
  - HWA 인코드/디코드: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (디코드 전용), MPEG2, MJPEG, VC-1
  - 듀얼 그래픽 출력: HDMI 와 DisplayPort 1.2 포트 독립 디스플레이 컨트롤러를 지원
  - HDMI 1.4 with max. 해상도 최대. 4K x 2K (4096x2160) @ 30Hz
  - DisplayPort 1.2 with max. 해상도 최대. 4K x 2K (4096x2304) @ 60Hz
  - 자동 립 싱크 (Auto Lip Sync), 딥 컬러 (Deep Color) (12bpc), xvYCC, HBR( 고비트율 오디오 ), HDMI 지원 1.4 포트 (HDMI 호환 모니터 필요)
  - HDCP 2.2 with HDMI 1.4 및 DisplayPort 1.2 포트
  - 4K Ultra HD (UHD) playback with HDMI 1.4 및 DisplayPort 1.2 포트



  *Intel^® UHD 그래픽 내장 비주얼 기능 및 VGA출력을 지원하는 GPU가 내장된 프로세서를 사용하는 경우입니다.
• 오디오
  - 7.1 채널 HD 오디오 목록 보호 (Realtek ALC1220 오디오 코덱)
  - Premium Blu-ray 오디오 지원
  - 써지 보호 지원
  - 니치콘 파인 골드 시리즈 오디오 캐패시터
  - 120dB SNR DAC 의 차동 증폭기
  - 전면 패널 오디오 커넥터용 NE5532 프리미엄 헤드셋 앰프 (최대. 600 Ohm headsets)
  - 퓨어 파워-인
  - 다이렉트 드라이브 기술
  - PCB 분리 보호
  - 후면 출력 포트의 임피던스 감지
  - R/L 오디오 채널용 개별 PCB 레이어
  - 골드 오디오 잭
  - 15μ 골드 오디오 커넥터
  - Creative Sound Blaster™ Cinema 5
• 네트워크　연결
  1 x 2.5 기가비트 LAN 10/100/1000/2500 Mb/s (Dragon RTL9125AG):
  - Phantom Gaming LAN Control 지원
  - Smart Auto Adjust Bandwidth Control (자동 조정 대역폭 제어)
  - 비주얼 사용자 친화적인 UI
  - 비주얼 네트워크 사용 통계
  - 게임, 브라우저, 그리고 스트리밍 모드에 최적화된 기본 설정
  - 사용자 설정 우선 순위 제어
  - Wake-On-LAN 지원
  - 번개/ESD 보호 지원
  - 에너지 효율적인 이더넷 802.3az 지원
  - PXE 지원
  2 x Gigabit LAN 10/100/1000 Mb/s (1 x Intel^® I219V, 1 x Intel^® I211AT):
  - Wake-On-LAN 지원
  - 번개/ESD 보호 지원
  - 듀얼 LAN 티밍 기능을 지원합니다*
  - 에너지 효율적인 이더넷 802.3az 지원
  - PXE 지원



  *티밍은 Windows^® 10 RS2 혹은 그 이상에서 지원됩니다.
• 무선 네트워크
  - Intel^® 802.11ax WiFi 모듈용
  - IEEE 802.11a/b/g/n/ac 지원
  - Dual-Band (2.4/5 GHz) 지원
  - high speed wireless connections 최대. 2.4Gbps
  - 2(Transmit ) x 2(Receive) 다양성 기술을 지원하는 2 안테나
  - Bluetooth 5.0 + High speed class II
  - MU-MIMO
• 확장 슬롯
  - 3 x PCI Express 3.0 x16 슬롯 (PCIE1/PCIE3/PCIE5: 싱글에서 x16 (PCIE1); 듀얼에서 x8 (PCIE1) / x8 (PCIE3); 트리플 x8 (PCIE1) / x4 (PCIE3) / x4 (PCIE5))*
  - 2 x PCI Express 3.0 x1 슬롯 (유연한 PCIe)
  - AMD Quad CrossFireX™, 3 웨이 CrossFireX™ 및 CrossFireX™ 지원
  - NVIDIA^® Quad SLI™ 및 SLI™ 지원
  - NVIDIA^® NVLink™ with dual NVIDIA^® GeForce RTX series graphics 카드**
  - 1 x 수직 M.2 소켓 (Key E) with the bundled WiFi-802.11ax PCIe WiFi 모듈용 (on the rear I/O)
  - VGA PCIe 슬롯에 15μ 골드 접점 (PCIE1)



  *부팅 디스크로 NVMe SSD 지원

  **NVIDIA^® NVLink™ 브릿지는 패키지에 따라오지 않습니다. 필요한 경우, NVIDIA에서 구입해주세요..
• 저장장치
  - 6 x SATA3 6.0Gb/s 커넥터, 전원 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 16), NCQ, AHCI 및 핫 플러그 지원*
  - 2 x ASMedia ASM1061 SATA3 6.0Gb/s 커넥터, NCQ, AHCI 및 Hot Plug 기능 지원*
  - 1 x Ultra M.2 소켓 (M2_1), M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s 모듈 지원 및 M.2 PCI Express module 최대. Gen3 x4 (32 Gb/s)**
  - 1 x Ultra M.2 소켓 (M2_2), M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module 및 M.2 PCI Express module 최대. Gen3 x4 (32 Gb/s)**
  - 1 x Ultra M.2 소켓 (M2_3), M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 모듈 지원 및 M.2 PCI Express module 최대. Gen3 x4 (32 Gb/s)**



  *M2_1, SATA3_0 및 SATA3_1 는 레인을 공유합니다. 만약 이중 어느 하나가 사용되는 경우에는, 다른 포트는 사용할 수 없습니다.
  M2_2 에 SATA 타입의 M.2 장치가 연결된 경우, SATA3_3 은 사용할 수 없습니다.
  M2_3, SATA3_4 및 SATA3_5 는 레인을 공유합니다. 만약 이중 어느 하나가 사용되는 경우에는, 다른 포트는 사용할 수 없습니다.

  **Intel^® Optane™ 기술 지원
  부팅 디스크로 NVMe SSD 지원
  ASRock U.2 키트
• 온보드 헤더 및 커넥터
  - 1 x SPI TPM 헤더
  - 1 x 전원 LED 및 스피커 헤더

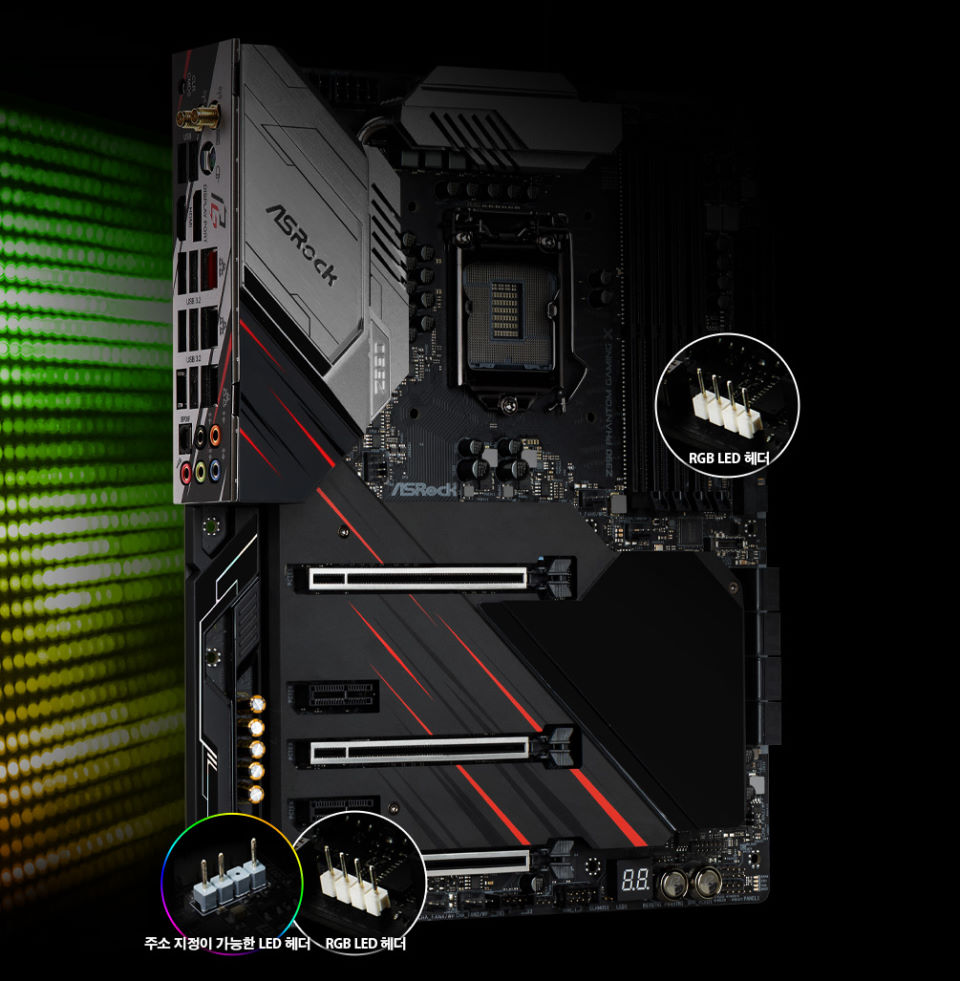

  - 2 x RGB LED 헤더*
  - 1 x 주소 지정이 가능한 LED 헤더**
  - 1 x CPU 팬 커넥터 (4핀)***
  - 1 x CPU/수랭 펌프 커넥터 (4핀) (스마트 팬 스피드 컨트롤)****
  - 6 x /수랭 펌프 팬 커넥터s (4핀) (스마트 팬 스피드 컨트롤)*****
  - 1 x 24 핀 ATX 전원 헤더 (고밀도 파워 컨넥터)
  - 1 x 8 핀 ATX 12V 파워 콘넥터 (고밀도 파워 컨넥터)
  - 1 x 4 핀 ATX 12V 파워 콘넥터 (고밀도 파워 컨넥터)
  - 1 x 전면부 오디오 콘넥터 (15μ 골드 오디오 커넥터)
  - 1 x Thunderbolt™ AIC 커넥터 (5핀)
  - 2 x USB 2.0 는헤더 (USB 2.0 포트 3 개지원) (Intel^® Z390) (ESD 보호 지원)
  - 2 x USB 3.2 Gen1 헤더 (USB 3.2 Gen1 포트 4 개지원) (ASMedia ASM1074 hub) (ESD 보호 지원)
  - 1 x Front Panel Type C USB 3.2 Gen2 헤더 (ASMedia ASM1562 리 타이머)
  - 1 x LED 가 달린 Dr. Debug
  - 1 x LED 가 달린 전원 버튼
  - 1 x LED 리셋 버튼



  *Support in total 최대. 12V/3A, 36W LED Strip

  **in total 최대. 5V/3A, 15W LED Strip

  ***CPU 팬 커넥터는 최대 1A(12W) 팬 전원을 지원합니다.

  ****CPU/수랭 펌프 커넥터는 최대 2A (24W) 팬 전력의 수랭 쿨러 팬을 지원합니다..

  *****섀시/수랭 펌프 팬 커넥터는 최대 2A (24W) 전원의 팬을 사용하는 수랭 쿨러 팬을 지원합니다.
  CPU_FAN2/WP, CHA_FAN1~6/WP는 3-핀 또는 4-핀 팬을 사용 시 자동으로 확인 할 수 있습니다.
• 후면Ｉ／Ｏ
  - 2 x 안테나 포트
  - 1 x 개 PS/2 마우스 / 키보드 포트
  - 1 x 개의 HDMI
  - 1 x DisplayPort 1.2
  - 1 x 광학 SPDIF 출력포트
  - 3 x USB 3.2 Gen2 Type-A 포트 (10 Gb/s) (붉은 강) (ESD 보호 지원)
  - 1 x USB 3.2 Gen2 Type-C 포트 (10 Gb/s) (붉은 강) (ESD 보호 지원)
  - 4 x USB 3.2 Gen1 포트 (Intel^® Z390) (ESD 보호 지원)*
  - 3 x 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 LAN 포트
  - 1 x CMOS 초기화 버튼
  - HD 오디오 잭: 후방 스피커 / 중앙 / 저음 / 라인 인 / 전방 스피커 / 마이크 (골드 오디오 잭)



  *울트라 USB 파워 는 USB31_TA12 포트에서 지원 됩니다.
  ACPI wake-up 기능은 USB31_TA12 포트에서는 지원되지 않습니다.
• 소프트웨어와 UEFI
  소프트웨어
  - ASRock Phantom Gaming 튜닝
  - ASRock Phantom Gaming LAN
  - ASRock Polychrome SYNC
  - ASRock 키 마스터*
  UEFI
  - ASRock EZ 모드
  - ASRock Full HD UEFI
  - UEFI 에서 ASRock 내 즐겨찾기
  - ASRock 인스턴트 플래쉬
  - ASRock 인터넷 플래쉬
  - ASRock Easy RAID 설치



  *유틸리티 프로그램은 앱 샵(APP Shop)에서 다운로드 할 수 있습니다.
• 액세서리
  - 4 x SATA 데이터 케이블
  - 1 x ASRock SLI_HB_Bridge_2S 카드
  - 1 x WiFi 2.4/5GHz 안테나
  - 1 x ASRock 드라이버
  - 3 x M.2 소켓용 스크류
  - 3 x M.2 소켓의 스탠드 오프
• 하드웨어 모니터
  - 온도 감지: CPU, CPU / 수랭 펌프, 섀시/수랭 펌프 팬
  - 팬 회전 속도계: CPU, CPU / 수랭 펌프, 섀시/수랭 펌프 팬
  - 저소음 팬 (CPU온도에 따라 자동으로 샤시 팬 속도가 조절됩니다): CPU, CPU / 수랭 펌프, 섀시/수랭 펌프 팬
  - 팬 다중-속도 제어: CPU, CPU / 수랭 펌프, 섀시/수랭 펌프 팬
  - 전압 모니터링: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.05V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, CPU 콜드 버그 킬러
• 크기
  - ATX 폼 팩터: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
• 운영체제
  - Microsoft^® Windows^® 10 64-bit / 11 64-bit
• 인증
  - FCC, CE
  - ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨)
