Z390 Phantom Gaming 9
製品概要：
- 第 9 世代および第 8 世代 Intel® Core™ プロセッサーに対応 (ソケット 1151)
- Phantom Gaming 2.5 ギガビット LAN, デュアル Intel® ギガビット LAN
- IR デジタル PWM, 12 電源フェーズ設計
- DDR4 4266+ (OC) MHz 対応
- 3 PCIe 3.0 x16, 2 PCIe 3.0 x1
- NVIDIA® Quad SLI™, AMD 3-Way CrossFireX™
- グラフィックス出力オプション: HDMI, DisplayPort
- 7.1 チャンネル HD オーディオ (Realtek ALC1220 オーディオコーデック)
- Creative Sound Blaster™ Cinema 5 に対応
- 8 SATA3, 3 ウルトラ M.2 (PCIe Gen3x4 & SATA3)
- 5 USB 3.1 Gen2 (1 前面 Type-C、1 背面 Type-C、3 背面 Type-A)
- 8 USB 3.1 Gen1 (前面に 4 個、背面に 4 個)
- Intel® 2T2R デュアルバンド 802.11ac WiFi (2.4/5GHz), 最大 1.73Gbps のワイヤレスネットワークと BT v5.0 に対応します
- ASRock Polychrome SYNC
- ハイパー BCLK エンジン II
.png)
.png)
.png)
.png)
.png)
- 製品の規格
- ギャラリー
- サポート
- ゲーミングのための武装電源
- 高密度電源コネクタ (24 ピン、8 ピンそして 4 ピン)
メモリ
- DIMM スロット内に 15μ ゴールドコンタクトを採用
VGA カード
- VGA PCIe スロットに 15μ ゴールドコンタクトを採用 (PCIE2)
インターネット
- Phantom Gaming 2.5G LAN
冷却
- XXL アルミニウム合金製ヒートシンク
- ヒートパイプ設計
オーディオ
- Creative Sound Blaster™ Cinema 5 - オリジナル機能ASRock USB 3.1 Gen2
- ASRock フロントパネル Type-C USB 3.1 Gen2 ポート (10 Gb/s)
- ASRock 背面 USB 3.1 Gen2 Type-A ポート (10 Gb/s)
- ASRock 背面 USB 3.1 Gen2 Type-C ポート (10 Gb/s)
ASRock スーパーアロイ
- XXL アルミニウム合金製ヒートシンク
- プレミアム 60A パワーチョーク
- プレミアムメモリ合金チョーク (鉄粉製チョークと比較して、コア損失を70%低減します)
- デュアルスタック MOSFET (DSM)
- コンボ・コンデンサ (ニチコン製 12K ブラックコンデンサ)
- ニチコン製 12K ブラックコンデンサ (日本製高品質の高導電性固体コンデンサ)
- I/O の武装
- マットブラック PCB
- 高密度ガラス繊維 PCB
ASRock Phantom Gaming 2.5G LAN
Intel® 802.11ac WiFi
ASRock スチール製スロット
ASRock フルカバー M.2 ヒートシンク
ASRock ウルトラ M.2 (PCIe Gen3 x4 & SATA3)
ASRock 完全スパイク保護 (あらゆる USB、オーディオ、LAN ポート向け)
ASRock ライブ更新と APP ショップ - CPU- 第 9 世代および第 8 世代 Intel® Core™ プロセッサーに対応 (ソケット 1151)
- IR デジタル PWM
- 12 電源フェーズ設計
- Intel® Turbo Boost 2.0 技術をサポート
- Intel® K-Series unlocked CPU に対応
- ASRock BCLK フルレンジオーバークロッキングに対応
- ASRock ハイパー BCLK エンジン II - チップセット- Intel® Z390
- メモリー- デュアルチャネル DDR4 メモリテクノロジー
- 4 x DDR4 DIMM スロット
- DDR4 4266+ (OC) 対応 /4133(OC) / 4000(OC) / 3866(OC) / 3800(OC ) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC、アンバッファード・メモリに対応
- ECC UDIMM メモリモジュールに対応 (non-ECC モードで動作)
- システムメモリの最大容量: 128GB*
- Intel® 究極のメモリプロファイル (XMP) 2.0 対応
- DIMM スロット内に 15μ ゴールドコンタクトを採用*OS 上の理由により Windows® 32-bit では使用メモリが 4GB 未満となります。Windows® 64-bit で 64-bit の CPU をする場合、この制限はありません。 - BIOS- 2 x 128Mb AMI UEFI Legal BIOS、多言語 GUI サポート付き (1 x メイン BIOS および 1 x バックアップ BIOS)
- セキュアバックアップ UEFI テクノロジー
- ACPI 6.0 ウェークアップ機能対応
- SMBIOS 2.7 対応
- CPU コア / キャッシュ, GT コア / キャッシュ, DRAM, VTT DDR, PCH 1.05V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, CPU コールド・バグ・キラー, CPU PLL 1, CLK VDD, DMI, CPU 内部 PLL, GT PLL, リング PLL, システムエージェント PLL, メモリコントローラ PLL 電圧マルチ調整 - 内蔵グラフィック- Intel® UHD グラフィックス・ビルトイン・ビジュアルに対応 : AVC、MVC (S3D) および MPEG-2 Full HW Encode1 装備の Intel® クイック・シンク・ビデオ, Intel® InTru™ 3D, Intel® クリアー・ビデオ HD テクノロジー, Intel® Insider™, Intel® UHD グラフィックス
- DirectX 12
- HWA エンコード/デコード: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (デコードのみ), MPEG2, MJPEG, VC-1
- デュアルグラフィックス出力: HDMI、DisplayPort 1.2 コネクタは独立したディスプレイコントローラーです
- HDMI 1.4対応、最大解像度 4K x 2K (4096x2160) @ 30Hz
- DisplayPort 1.2 に対応、最大解像度 4K x 2K (4096x2304) @ 60Hz
- Auto Lip Sync、Deep Color (12bpc)、xvYCC、HBR (High Bit Rate Audio)、HDMI 1.4 をサポート (HDMI モニターが必要)
- HDCP 2.2 機能、HDMI 1.4、DisplayPort 1.2 ポート対応
- 4K Ultra HD (UHD) 使用、HDMI 1.4、DisplayPort 1.2 ポート対応*Intel® UHD グラフィックス・ビルトイン・ビジュアル機能および VGA 出力に対応するのは、GPU が内蔵されているプロセッサを使用する場合だけです. - オーディオ- 7.1 チャネル HD Audio およびコンテンツ保護機能 (Realtek ALC1220 オーディオコーデック)
- Premium Blu-ray 音質対応
- サージ保護に対応
- ニチコン製ファインゴールドシリーズオーディオコンデンサ
- SN 比 120dB の DAC (差動アンプ搭載)
- 前面オーディオコネクタ用 NE5532 プレミアムヘッドセットアンプ (最大 600 Ohms のヘッドセットに対応)
- ピュア電源入力
- ダイレクトドライブテクノロジー
- PCB 絶縁シールド
- リア出力ポート上でのインピーダンスセンシング
- 左右のオーディオチャンネル用の個別の PCB レイヤー
- RGB LED
- ゴールドオーディオジャック
- 15μ ゴールドオーディオコネクタ
- Creative Sound Blaster™ Cinema 5 に対応 - ネットワーク1 x 2.5 ギガビット LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG):
- Phantom Gaming LAN ソフトウェアに対応
- スマート自動調整帯幅制御
- 使いやすいビジュアル UI
- ビジュアルネットワーク使用率統計
- ゲーム、ブラウザ、ストリーミングモード向けの最適化されたデフォルト設定
- ユーザーカスタマイズ優先順位制御
- インターネットウェークアップ (Wake-On-LAN) 対応
- 雷/静電気放電 (ESD) 保護に対応
- エネルギー高効率イーサネット 802.3az に対応
- PXE 対応
2 x ギガビット LAN 10/100/1000 Mb/s (1 x Intel® I219V, 1 x Intel® I211AT):
- インターネットウェークアップ (Wake-On-LAN) 対応
- 雷/静電気放電 (ESD) 保護に対応
- チーミング機能付きデュアル LAN に対応*
- エネルギー高効率イーサネット 802.3az に対応
- PXE 対応*Windows® 10 RS2 およびそれ以上でチーミングに対応 - 無線 LAN- Intel® 802.11ac WiFi モジュール
- IEEE 802.11a/b/g/n/ac に対応
- デュアルバンド (2.4/5 GHz) に対応
- 最大 1733Mbps の高速無線接続に対応
- 2 本のアンテナで 2 (送信) x 2 (受信) ダイバーシティ・テクノロジーに対応
- Bluetooth 5.0 + ハイスピードクラス II に対応
- MU-MIMO に対応 - 拡張スロット- 3 x PCI Express 3.0 x16 スロット (PCIE2/PCIE4/PCIE5: でシングル x16 (PCIE2); でダブル x8 (PCIE2) / x8 (PCIE4); でトリプル x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))*
- 2 x PCI Express 3.0 x1 スロット (フレキシブル PCIe)
- AMD Quad CrossFireX™、3-Way CrossFireX™、CrossFireX™ 対応
- NVIDIA® Quad SLI™、SLI™をサポート
- 2 枚の NVIDIA® GeForce RTX シリーズグラフィックスカードを接続可能な NVIDIA® NVLink™ に対応。**
- 1 x 垂直 M.2 ソケット (Key E) には WiFi-802.11ac PCIe WiFi モジュールがバンドルされています (背面入出力上)
- VGA PCIe スロットに 15μ ゴールドコンタクトを採用 (PCIE2)*起動ディスクとして NVMe SSD に対応
**NVIDIA® NVLink™ ブリッジはパッケージには含まれていません。必要な場合は NVIDIA® から購入してください。. - ストレージ- 6 x SATA3 6.0 Gb/s コネクタ、サポート RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® ラピッド・ストレージ・テクノロジー 16), NCQ、AHCI およびホットプラグ機能*
- 2 x SATA3 6.0 Gb/s コネクタ (ASMedia ASM1061)、サポート NCQ、AHCI およびホットプラグ機能*
- 1 x ウルトラ M.2 ソケット (M2_1), M キータイプ 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールと最大 Gen3 x4 (32 Gb/s) までの M.2 PCIe モジュールに対応**
- 2 x ウルトラ M.2 ソケット (M2_2 および M2_3), M Key タイプ 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCIe モジュールに対応***M2_1、SATA3_0、および、SATA3_1 共用レーン。 いずれかが使用されている場合は、その他は無効になります。
M2_2 が SATA タイプ M.2 デバイスで使用されている場合は、SATA3_3 は無効になります.
M2_3、SATA3_4、および、SATA3_5 共用レーン。 いずれかが使用されている場合は、その他は無効になります。
**Intel® Optane™ テクノロジーに対応
起動ディスクとして NVMe SSD に対応
ASRock U.2 キット - コネクタ- 1 x TPM ポート
- 1 x 電源 LED とスピーカーヘッダー

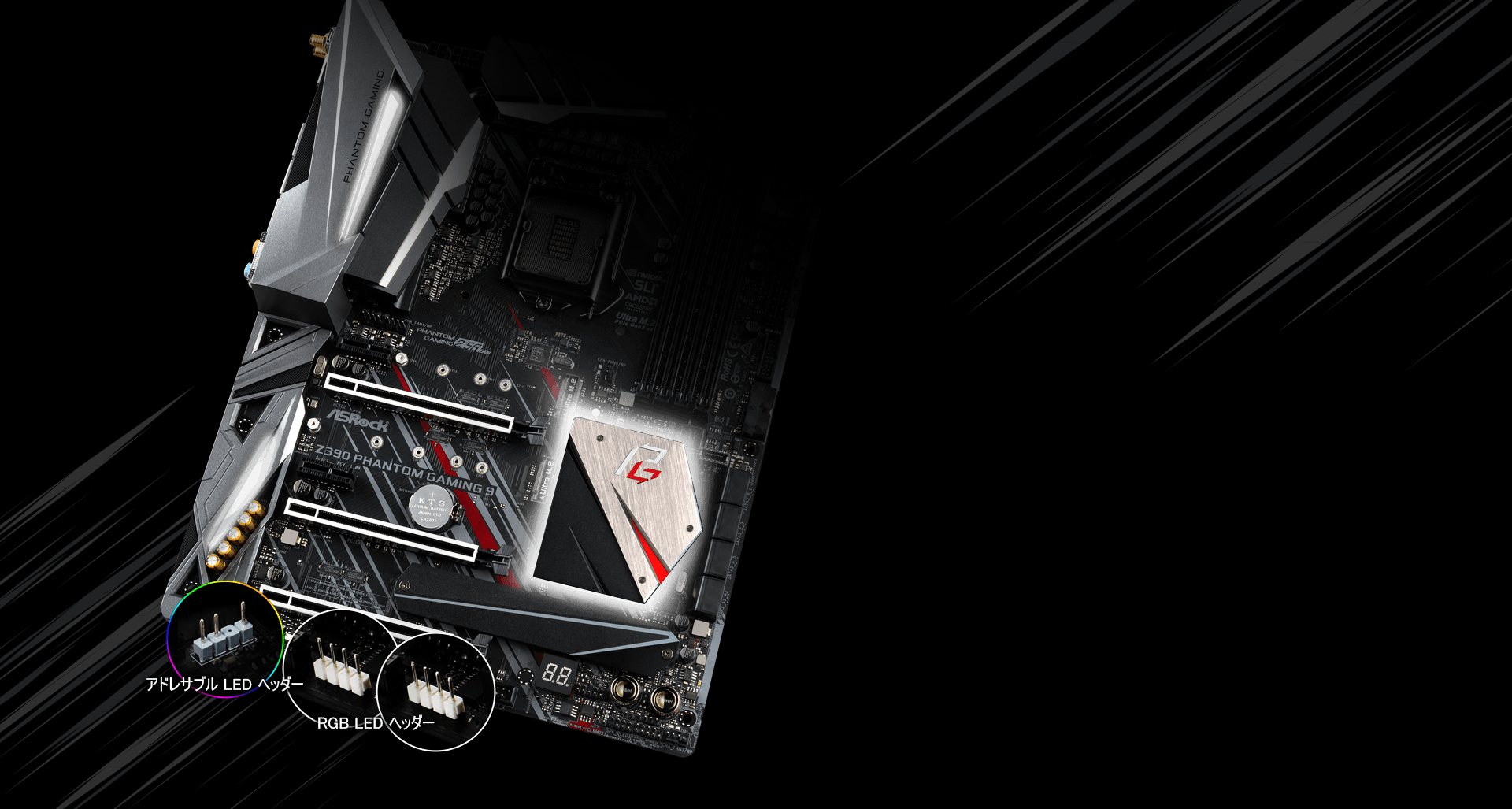

- 2 x RGB LED ポート*
- 1 x アドレサブル LED ヘッダー**
- 1 x CPU ファンコネクタ (4 ピン)***
- 1 x CPU/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)****
- 6 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)*****
- 1 x 24 ピン ATX 電源コネクタ (高密度電源コネクタ)
- 1 x 8 ピン 12V 電源 コネクタ (高密度電源コネクタ)
- 1 x 4 ピン 12V 電源 コネクタ (高密度電源コネクタ)
- 1 x フロント音源ポート コネクタ (15μ ゴールドオーディオコネクタ)
- 1 x Thunderbolt™ AIC コネクタ (5 ピン)
- 2 x USB 2.0 ポート (3 USB 2.0 ポート対応) (Intel® Z390) (静電気放電 (ESD) 保護に対応)
- 2 x USB 3.1 Gen1 ポート (4 USB 3.1 Gen1 ポート対応) (ASMedia ASM1074 ハブ) (静電気放電 (ESD) 保護に対応)
- 1 x フロントパネル Type-C USB 3.1 Gen2 ポート (ASMedia ASM1562 リタイマー)
- 1 x パフォーマンスモード / イージー OC ヘッダー
- 1 x Dr. Debug (LED 付き)
- 1 x 電源ボタン (LED 付き)
- 1 x リセットボタン (LED 付き)*合計 12V/3A、36W までの LED ストリップに対応
**合計 5V/3A、15W までの LED ストリップに対応
***CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します.
****CPU/ウォーターポンプファンは最大 2A (24W) の出力の水冷式ファンに対応します.
*****シャーシ / ウォーターポンプファンは最大 2A (24W) の出力の水冷式クーラーファンに対応します.
CPU_FAN2/WP, CHA_FAN1~6/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます. - 後部出入力ポート- 2 x アンテナポート
- 1 x PS/2 マウス/キーボード ポート
- 1 x HDMI ポート
- 1 x DisplayPort 1.2
- 1 x SPDIF 光出力コネクタ ポート
- 3 x USB 3.1 Gen2 Type-A ポート (10 Gb/s) (リドライバー) (静電気放電 (ESD) 保護に対応)
- 1 x USB 3.1 Gen2 Type-C ポート (10 Gb/s) (リドライバー) (静電気放電 (ESD) 保護に対応)
- 4 x USB 3.1 Gen1 ポート (Intel® Z390) (静電気放電 (ESD) 保護に対応)
- 3 x RJ-45 エリアネットワークポートおよび LED インジケータ (アクティビティ/リンク LED と速度 LED)
- 1 x CMOS クリアスイッチ
- HD オーディオジャック: リアスピーカ / ミドルスピーカ / 低音スピーカ / サウンド入力 / フロントスピーカ / マイクロフォン (ゴールドオーディオジャック) - ソフトウェアと UEFIソフトウェア
- ASRock Phantom Gaming チューニング
- ASRock Phantom Gaming LAN ソフトウェア
- ASRock Polychrome SYNC
- ASRock キーマスター
UEFI
- ASRock EZ モード
- ASRock フル HD UEFI
- UEFI 内の ASRock お気に入り
- ASRock インスタントフラッシュ
- ASRock インターネット・フラッシュ
- ASRock イージー RAID インストーラ*これらのユーティリティは APP ショップからダウンロードできます. - 付属品- I/O パネル
- 4 x SATAフラットケーブル
- 1 x ASRock SLI_HB_Bridge_2S カード
- 1 x ASRock WiFi 2.4/5 GHz アンテナ
- 3 x M.2 ソケット用ねじ - ハードウェアモニター- 温度センシング: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- ファンタコメータ: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- 静音ファン (CPU 温度に従ってシャーシファン速度を自動調整): CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- ファンマルチ速度制御: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- 電圧範囲: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.05V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, CPU コールド・バグ・キラー - 規格- ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- オペレーションシステム- Microsoft® Windows® 10 64-bit / 11 64-bit
- 認証- FCC, CE
- ErP/EuP ready (ErP/EuP ready の電源供給器と同時使用)
