PHANTOM GAMING
X870E Nova WiFi
Nova je nejvýznamnější energetický výboj, jaký kdy lidstvo zaznamenalo. Je opravdu super-výkonná, což představuje také výkon, který naše základní deska dokáže poskytnout.
- Přehled
- Specifikace
- Fotogalerie
- Podpora
- Kde koupit
-
Výkon
-
Chlazení
-
Konektivita
RYCHLÁ
TAJEMNÁ
NEPŘEKONATELNÁ
Phantom Gaming is designed by gamers and for gamers! Underneath its relentless appearance lie plentiful gaming oriented features and excellent gaming capabilities. It’s all about bringing a new gaming experience to gamers!
Výkon
Optimized VRM Design
PREMIUM PCB SOLUTION
Serverová deska plošných spojů s nízkou ztrátou zlepšuje integritu signálu, což umožňuje základní desce podporovat PCIe 5.0 pro grafickou kartu i M.2 SSD. Zlepšuje také potenciál paměti OC pro zajištění ještě extrémnějšího výkonu paměti.
The 8 Layer PCB provides stable signal traces and power shapes delivering lower temperature and higher energy efficiency, ensures a reliable and long-lasting system while delivering ultimate performance without any compromise.
2 uncové měděné vnitřní vrstvy, které poskytují stabilní signální stopy a tvary napájení! Přináší nižší teplotu a vyšší energetickou účinnost pro přetaktování.
Podpora DDR5 XMP a EXPO
ASRock, odvozený od konstrukčního konceptu „postaveno pro stabilitu a spolehlivost“, nedělá kompromisy v žádných detailech. Tyto základní desky jsou vyrobeny z vysoce kvalitních materiálů. Nadšenci si mohou užít zvýšení výkonu přetaktování paměti DDR5 tím, že povolí předem testované profily. Ujistěte se, že paměťové moduly jsou kompatibilní s Intel®XMP/AMD EXPO™ a že přetaktování může být dostupné, uspokojivé a absolutně bez námahy.
* Existují určitá rizika spojená s přetaktováním paměti, která mohou ovlivnit stabilitu systému. Berte prosím na vědomí, že přetaktování by mělo být provedeno na vlastní riziko a náklady. Podpora profilů XMP/EXPO se může lišit v závislosti na konfiguraci systému, paměťových modulech a modelech základních desek. Vyplněný seznam podpory naleznete v části Memory QVL.
Vysokorychlostní řešení M.2
DIY friendly design
Grafická karta EZ Release
Toolless konstrukce chladiče M.2 bez použití nářadí
M.2 Spodní chladič
Grafická karta EZ Release
ASRock přepracoval způsob instalace slotu PCIe tak, aby vyhovoval potřebám svých uživatelů a umožnil jim bezproblémovou instalaci i demontáž grafické karty, a to bez jakkékoliv větší námahy.
Toolless konstrukce chladiče M.2 bez použití nářadí
Kromě bez-nástrojového designu M.2 SSD na základní desce, se ASRock posunul o stupínek výš i tím, že jako první představuje tento mechanismus rychlého uvolnění chladiče M.2 na základní desce. Uživatelsky přívětivý design bez použití nástrojů pomáhá instalovat M.2 SSD velmi snadno a jednoduše.
M.2 Spodní chladič
Spodní chladič M.2 je schopen efektivně odvádět teplo z M.2 SSD přes základní desku plošných spojů a maximalizovat výkon, a to při zachování stability systému.
Zvětšený chladič M.2
Chladič XXL M.2
Anti-Drop šroub
Chladič XXL M.2
Extra velký chladič M.2 z hliníkové slitiny efektivně zlepšuje odvod tepla, aby udržoval vysokorychlostní M.2 SSD co nejchladnější a je schopen poskytnout lepší stabilitu při zachování špičkového výkonu.
Anti-Drop šroub
Už Vás nebaví vypadávající šrouby nebo šrouby chybějící uvnitř šasi?
The enhanced M.2 heatsink with anti-drop screw design that make sure installation process more easily.
The enhanced M.2 heatsink with anti-drop screw design that make sure installation process more easily.
Chlazení
Intelligent Cooling Design
Pokročilý tepelný design
Vybavena hliníkovými chladiči XXL, které pokrývají oblasti VRM, PCH a M.2, a poskytují tak lepší odvod tepla pro váš stabilní provoz a optimální výkon.
Konektivita
Wi-Fi 7
Wi-Fi 7 nabízí vyšší datovou propustnost, nižší latenci a Multi-link Operation. Tyto funkce zajišťují plynulý interaktivní zážitek v reálném čase, díky čemuž je zážitek z VR/AR ještě více propojený a více pohlcující.
Nejnovější technologie WiFi 7 poskytuje extrémní rychlosti bezdrátového internetu, nízkou latenci, vyšší propustnost, Multi-RU a také punkční technologii. Nová technologie WiFi 7 (802.11be) je schopna urychlit cloudové hraní, streamování 8K videí i video konference.
Multi-link Operation (MLO) umožňuje současné používání více pásem a kanálů, zvyšuje rychlost a propustnost a zároveň snižuje latenci pro plynulejší a rychlejší internet.
Nový design Wi-Fi antény zajišťuje stabilní připojení a je ideální pro aplikace s vysokou šířkou pásma a nízkou latencí.
Vylepšený USB4 typ C
Technologie USB4 přináší rychlost a univerzálnost do nejpokročilejšího USB typu C. Nabízí rychlou a zároveň jednoduchou úroveň připojení ať už pro práci, či volný čas. Umožňuje bleskurychlý přenos dat, a to rychlostí až 40 Gb/s.
Optimalizovaná 5 Gb/s LAN
ASRock 5Gb/s LAN konektor se vyznačuje exkluzivním patentovaným designem, který se může pochlubit vynikající odolností proti elektromagnetickému rušení, zajišťování stabilního výkonu vysoko-rychlostní sítě a poskytování lepšího zážitku ze sítě všem svým uživatelům.
More than USB Transfer Speed
Herní porty Lightning
Ultra USB Power
Herní porty Lightning
Zaměřeno na opravdové hráče a nadšence! Lightning Gaming Porty pocházejí ze dvou různých rozhraní ovladačů, která hráčům pomáhají při připojení vysokorychlostních myší/klávesnic s nižším jitterem a latencí!
Ultra USB Power
Provides stable power and better sound experience! Ultra USB Power provides 5V power transformed from +12V power rail, whose voltage drop will be much lower than the +5V from the PSU under heavy loading, and prevents noise from other devices or RGB LED.
Přední panel USB 3.2 Gen2x2 Type-C Header
Nejnovější USB 3.2 Gen2x2 typu C poskytuje přenosovou rychlost až 20 Gb/s, což je 2x rychlejší než u předchozí generace. Poskytuje také rozhraní pro bleskově rychlý přenos dat s oboustranným designem USB Type-C, který pasuje na konektor v obou směrech.
Nahimic Audio
Ať už používáte sluchátka, náhlavní soupravu, externí nebo interní reproduktory, USB, Wi-Fi, analogový výstup nebo dokonce HDMI, Nahimic Audio Vám nabízí ten nejpoutavější zážitek z poslechu, který je živý a bohatý na detaily.
The Powerful algorithms to ensure the best noise-free conversation, giving a constant vocal level no matter the distance from your mic. The Nahimic audio engine dynamically clear the sound and remove interference noise and lower the voice variation. Result is a better comprehension and less fatigue.
●Static Noise Suppression
●Echo Cancellation
●Lateral Sound Cancellation
●Voice Stabilizer
●Static Noise Suppression
●Echo Cancellation
●Lateral Sound Cancellation
●Voice Stabilizer
●Sound Tracker
The Sound Tracker is a visual indicator that points out the directions from which predominant sounds are coming. Each sound is properly positioned in 360° on a radar for a full immersion during the game.
●Works on any devices!
Enjoy the vibrant and high-quality Surround Sound on all your favorite audio devices: Jack, USB, Bluetooth, HDMI, S/PDIF. Nahimic is compatible with all of your favorite audio tools and ensures the best sound with any of them. Nahimic measure and improve to optimize our technology and offer you the best experience.
Stylový design
POLYCHROME RGB
Tato základní deska obsahuje vestavěné RGB headery a adresovatelné RGB headery, které umožňují připojení základní desky ke kompatibilním LED zařízením jako jsou pásky, ventilátory procesoru, chladiče, šasi a tak dále. Uživatelé mohou také synchronizovat zařízení RGB LED s Polychrome RGB Sync-certified příslušenstvím a vytvářet tak své vlastní jedinečné světelné efekty.
*Adresovatelný RGB LED konektor podporuje adresovatelný RGB LED pásek WS2812B (5V/Data/GND), s maximálním výkonem 3A (5V), maximálně 80 LED diodami a délkou do 2 metrů.
*RGB LED konektor podporuje standardní 5050 RGB LED pásek (12V/G/R/B), s maximálním výkonem 3A (12V) a délkou do 2 metrů.
*RGB LED konektor podporuje standardní 5050 RGB LED pásek (12V/G/R/B), s maximálním výkonem 3A (12V) a délkou do 2 metrů.
Vhodná také pro kutily
Luxusní doplňky
Rozbočovací kabel ARGB umožňuje snadnou správu více zařízení ARGB prostřednictvím jediného ovladače. Díky své schopnosti rozdělování zjednodušuje Vaše nastavení osvětlení pro jednotný a dynamický vzhled.
Kabel termistoru a hlavice termistoru poskytují další zdroj pro monitorování teploty a nabízejí přizpůsobená řešení řízení teploty.
Vyztužená ocelová drážka
[PCIe 5.0 verze]
Vyztužený ocelový slot přichází se standardem PCI Express 5.0 nové generace. Mezi různé výhody patří:
✔ Extra kotevní body
✔ Silnější západka
✔ Zajištění stability signálu
✔ Ujistěte se, že těžké grafické karty jsou dobře nainstalovány.
✔ Extra kotevní body
✔ Silnější západka
✔ Zajištění stability signálu
✔ Ujistěte se, že těžké grafické karty jsou dobře nainstalovány.
EZ Setting
Není třeba se obávat nedostatku diskové jednotky! Asrock předinstaluje ovladač LAN, čímž zajistí, že budete moci nainstalovat všechny potřebné ovladače snazším způsobem než pomocí SCD.
step1 : Nainstalujte Auto Driver Installer
step2 : Je potřeba aktualizovat ovladače
step3 : Hotovo!
Konečně rozdíl- od většiny tzv. před-montovaných I/O krytů, které jsou pouze zdobeny efektními barevnými schématy. Vyhrazujeme si více tolerančního prostoru a umožňujeme nastavit IO štít při instalaci, takže v šasi perfektně pasuje bez jakýchkoliv mechanických problémů.
Získejte nejpohodlnější flashování systému BIOS pouhým kliknutím. Uživatelé mohou snadno dosáhnout nejnovější podpory systému BIOS pomocí USB a napájecího zdroje bez potřeby CPU, RAM nebo jiných komponentů.
BUILD FOR THE MOST ADVANCED PC FOR GAMING AND CREATING
When only the fastest will do, an AMD X800-series motherboard delivers. With USB 4.0 onboard along with robust overclocking¹ capabilities, featuring faster dual-channel DDR5 memory support, AMD EXPO™ technology and PCIe® 5.0 support for both graphics and NVMe, you can play the most demanding games and deliver your biggest projects with the revolutionary performance of an AMD X800-series motherboard and AMD Ryzen™ 9000, 8000, and 7000 Series processors.
1. Overclocking and/or undervolting AMD processors and memory, including without limitation, altering clock frequencies / multipliers or memory timing / voltage, to operate outside of AMD’s published specifications will void any applicable AMD product warranty, even when enabled via AMD hardware and/or software. This may also void warranties offered by the system manufacturer or retailer. Users assume all risks and liabilities that may arise out of overclocking and/or undervolting AMD processors, including, without limitation, failure of or damage to hardware, reduced system performance and/or data loss, corruption or vulnerability. GD-106.
© 2024 Advanced Micro Devices, Inc. All rights reserved. AMD, the AMD Arrow logo, Radeon, Ryzen and combinations thereof are trademarks of Advanced Micro Devices, Inc. Other product names used in this publication are for identification purposes only and may be trademarks of their respective owners.
Phantom Gaming
X870E Nova WiFi
PRODUCT BRIEF:
- Supports AMD Ryzen™ 9000, 8000 and 7000 Series Processors
- 20+2+1 Phase Power Design, 110A SPS for VCore+SOC
- 4 x DDR5 DIMMs
Supports Dual Channel, up to 8200+ (OC) - 1 PCIe 5.0 x16, 1 PCIe 3.0 x16, 1 PCIe 3.0 x1
- Graphics Output Options: 2 USB4 Type-C, 1 HDMI
- Realtek ALC4082 7.1 CH HD Audio Codec, Nahimic Audio
- 1 Blazing M.2 (PCIe Gen5x4)
3 Hyper M.2 (PCIe Gen4x4)
1 M.2 (PCIe Gen3x2 & SATA3)
4 SATA3 - 2 USB4 Type-C (Rear)
1 USB 3.2 Gen2x2 Type-C (Front)
5 USB 3.2 Gen2 Type-A (Rear)
7 USB 3.2 Gen1 (3 Rear, 4 Front)
6 USB 2.0 (2 Rear, 4 Front) - 5Gbps LAN
- 802.11be Wi-Fi 7 + Bluetooth
- Supports EZ Release Design, Toolless Multi-Layer M.2 Heatsink, M.2 Bottom Heatsink
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
- Unique FeatureSuperb Productivity
- PCIe Gen5 (Graphics, M.2)
- Dual Channel DDR5
- USB4 Type-C Ports (40 Gb/s)
Rock-Solid Durability
- Server-Grade Low-Loss PCB
- 20+2+1 Power Phase, 110A SPS for VCore+SOC with Enlarged Heatsink Armor
- Flexible Integrated I/O Shield
- 20K Long-lasting Black Caps (high quality and conductive polymer capacitors) Ultrafast Gaming
- 5G LAN, 802.11be Wi-Fi 7 Module
- ASRock Lightning Gaming Ports
EZ Update
- BIOS Flashback Button
- ASRock Auto Driver Installer - CPU- Supports AMD Socket AM5 Ryzen™ 9000, 8000 and 7000 Series Processors**The availability of expansion slots may vary by CPU. Please refer to PCIe/M.2 Bandwidth Table for details.
- Chipset- AMD X870E
- Memory- Dual Channel DDR5 Memory Technology
- 4 x DDR5 DIMM Slots
- Supports DDR5 ECC/non-ECC, un-buffered memory up to 8200+(OC)*
- Max. capacity of system memory: 256GB
- Supports Extreme Memory Profile (XMP) and EXTended Profiles for Overclocking (EXPO) memory modules - BIOS- 256Mb AMI UEFI Legal BIOS with GUI support
- GraphicsIntegrated AMD RDNA™ graphics (Actual support may vary by CPU)
- 1 x HDMI 2.1 TMDS/FRL 8G Compatible, supports HDR, HDCP 2.3 and max. resolution up to 4K 120Hz
- 2 x USB4, support HDCP 2.3 and max. resolution up to 8K 30Hz** Only the CPU's embedded graphics can be displayed through USB4 ports. If you want to display to a Type-C monitor, please use AM5 Ryzen™ 9000, 8000 and 7000 processors with embedded graphics. - Audio- 7.1 CH HD Audio with Content Protection (Realtek ALC4082 Audio Codec)
- Individual PCB Layers for R/L Audio Channel
- Nahimic Audio - LAN- 5 Gigabit LAN 10/100/1000/2500/5000 Mb/s
- Realtek RTL8126 - Wireless LAN- 802.11be 2x2 Wi-Fi 7 Module
- Supports IEEE 802.11a/b/g/n/ac/ax/axe/be
- Supports 2.4GHz/5GHz/6GHz* frequency band
- Supports 160MHz channel bandwidth with 6GHz* frequency band
- 1 antenna to support 2 (Transmit) x 2 (Receive) diversity technology
- Supports Bluetooth 5.4
- Supports MU-MIMO*The Wi-Fi 7 module is supported by Microsoft Windows® 11 only. There is no driver available for Windows® 10. The availability of the 6GHz band will depend on the different regulation status of each country and region. It will be activated (for supported countries) through Windows® Update and software updates once available. - SlotsCPU:
- 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode*
Chipset:
- 1 x PCIe 3.0 x1 Slot (PCIE2), supports x1 mode*
- 1 x PCIe 3.0 x16 Slot (PCIE3), supports x2 mode*
- 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module* PCIE1 will run at Gen5x16 with 9000 and 7000 series processors, Gen4x8 with 8000 (Phoenix 1) series processors and Gen4x4 with 8000 (Phoenix 2) series processors.
If M2_5 is occupied, PCIE3 will be disabled.
Supports NVMe SSD as boot disks - StorageCPU:
- 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode*
Chipset:
- 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
- 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
- 1 x Hyper M.2 Socket (M2_4, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
- 1 x M.2 Socket (M2_5, Key M), supports type 2280 SATA3 6.0 Gb/s & PCIe Gen3x2 (16 Gb/s) modes*
- 2 x SATA3 6.0 Gb/s Connectors
ASMedia ASM1061:
- 2 x SATA3 6.0 Gb/s Connectors* M2_1 is the first priority for M.2 installation.
M2_1 will run at Gen5x4 with 9000 and 7000 series processors and Gen4x4 with 8000 (Phoenix 1 and Phoenix 2) series processors.
Supports NVMe SSD as boot disks
If M2_5 is occupied, PCIE3 will be disabled. - RAID- Supports RAID 0 and RAID 1 for SATA storage devices
- Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe storage devices - USBCPU:
- 2 x USB4 Type-C (Rear)
- 2 x USB 3.2 Gen2 Type-A (Rear (USB32_1 and USB32_7))
Chipset:
- 1 x USB 3.2 Gen2x2 Type-C (Front)
- 3 x USB 3.2 Gen2 Type-A (Rear (USB32_2 and USB32_56))
- 7 x USB 3.2 Gen1 Type-A (3 Rear, 4 Front)
- 6 x USB 2.0 (2 Rear, 4 Front)* All USB ports support ESD Protection - Connector- 3 x Thermistor Cable Headers
- 1 x Power LED and Speaker Header
- 1 x RGB LED Header*
- 3 x Addressable LED Headers**
- 2 x CPU Fan Connector (4-pin) (Smart Fan Speed Control)***
- 3 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)***
- 1 x AIO Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
- 1 x Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
- 1 x Dr. Debug with LED
- 1 x Power Button with LED
- 1 x Reset Button with LED* Supports in total up to 12V/3A, 36W LED Strip
** Support in total up to 5V/3A, 15W LED Strip
*** CPU_FAN1 supports the fan power up to 1A (12W).
CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP support the fan power up to 3A (36W).
CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP can auto detect if 3-pin or 4-pin fan is in use. - Rear Panel I/O- 2 x Antenna Ports
- 1 x HDMI Port
- 1 x Optical SPDIF Out Port
- 2 x USB4 Type-C Ports (40 Gb/s)*
- 5 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (USB32_12 are Lightning Gaming Ports.)
- 3 x USB 3.2 Gen1 Type-A Ports (USB32_34 supports Ultra USB Power.)
- 2 x USB 2.0 Ports
- 1 x RJ-45 LAN Port
- 1 x Clear CMOS Button
- 1 x BIOS Flashback Button
- 1 x Line Out Jack (Gold Audio Jack)
- 1 x Microphone Input Jack (Gold Audio Jack)* Supports USB PD 3.0 up to 5V@3A (15W) charging - Software and UEFISoftware
- ASRock Motherboard Utility (Phantom Gaming Tuning)
- ASRock Phantom Gaming LAN Software
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash*These utilities can be downloaded from ASRock Live Update & APP Shop. - Accessories- 4 x SATA Data Cables

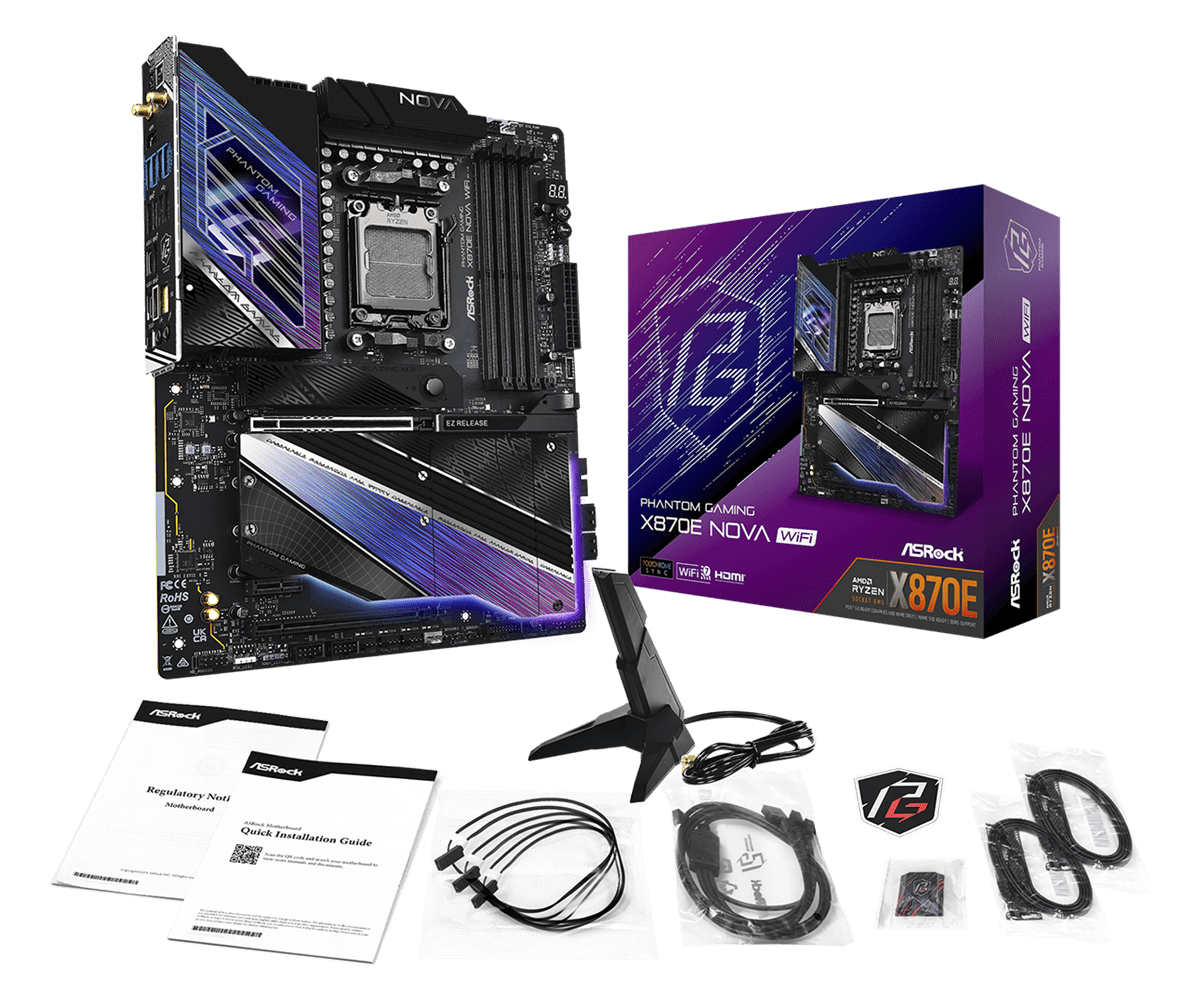

- 1 x ASRock WiFi 2.4/5/6 GHz Antenna
- 1 x ARGB Splitter Cable
- 3 x Thermistor Cables - Form Factor- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 8 Layer PCB
- 2oz Copper PCB - OS- Microsoft Windows® 10 64-bit / 11 64-bit
- Certifications- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
Manuál
| Description | Language | Download | |
|---|---|---|---|
| RoHS | English |  Global |  China |
| FCC | English | Global | China |
| CE Declaration of Conformity | English | Global | China |
| UKCA Declaration of Conformity | English | Global | China |
| User Manual | English | Global | China |
| User Manual | French | Global | China |
| User Manual | Deutsch (German) | Global | China |
| User Manual | 日本語 (Japanese) | Global | China |
| User Manual | Korean | Global | China |
| User Manual | Spanish | Global | China |
| User Manual | 繁體中文 (T.Chinese) | Global | China |
| User Manual | 简体中文 (S.Chinese) | Global | China |
| Software/BIOS Setup Guide | English | Global | China |
| Software/BIOS Setup Guide | 日本語 (Japanese) | Global | China |
| Software/BIOS Setup Guide | 繁體中文 (T.Chinese) | Global | China |
| Software/BIOS Setup Guide | 简体中文 (S.Chinese) | Global | China |
| RAID Installation Guide | English | Global | China |
Výrazy HDMI, HDMI High-Definition Multimedia Interface, vizuální podoba HDMI a loga HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing Administrator, Inc.
Specifikace se může změnit bez předchozího upozornění. Názvy značek a produktů jsou ochrannými známkami příslušných společností. Jakákoli konfigurace odlišná od původní specifikace výrobku není zaručena.
Výše uvedený obrázek uživatelského rozhraní je referenční ukázkou. Skutečné uživatelské rozhraní se může lišit podle aktualizované verze softwaru.
