X399 Phantom Gaming 6

PRODUCT BRIEF:

AMD TR4 Socket Ryzen™ Threadripper™ X Series CPUs (180W)
디지털 PWM, 8 전원 부 & Dr. MOS
DDR4 3400+(OC)
3 PCIe 3.0 x16, M.2 Key-E WiFi
NVIDIA^® 3-Way SLI™, AMD 3-Way CrossFireX™
7.1 채널 HD 오디오 (Realtek ALC1220 오디오 코덱), Creative Sound Blaster™ Cinema 5
8 SATA3, 3 Ultra M.2 (PCIe Gen3x4 & SATA3)
2 USB 3.1 Gen2 10Gb/s (1 Type-A + 1 Type-C),
12 USB 3.1 Gen1 (전면 4 개, 후면 8 개)
Phantom Gaming 2.5G LAN, Intel^® Gigabit LAN
Polychrome RGB SYNC

This model may not be sold worldwide. Please contact your local dealer for the availability of this model in your region.

특징
사양
갤러리
고객지원

더 부드럽고, 끊김 없는 게임 내 성능 그리고 경쟁 우위 제공하기 위해 다른 네트워크 트래픽 보다 게임 트래픽을 자동으로 감지하고 가속합니다.

VR 머신을 위한 아머

가상 현실의 인상적인 세계를 즐길 준비를 하십시오. 하드웨어, 소프트웨어와 드라이버를 포함한 모든 것들의 자격이 있는 확인해야 합니다. 머더보드는 모든 주요 구성 요소를 연결하는 중요한 열쇠이며 ASRock의 VR Ready 머더보드는 여러분이 찾고 있는 제품이 확실합니다. 개발과정의 엄격한 테스트로 프리미엄 자격이 보장되며, 튼튼한 구성 요소와 매끄러운 성능으로 VR 시나리오에 완전히 몰입할 수 있게 해 줍니다. 사용자들은 호환성의 문제 없이 VR의 즐거움을 만끽할 수 있습니다.

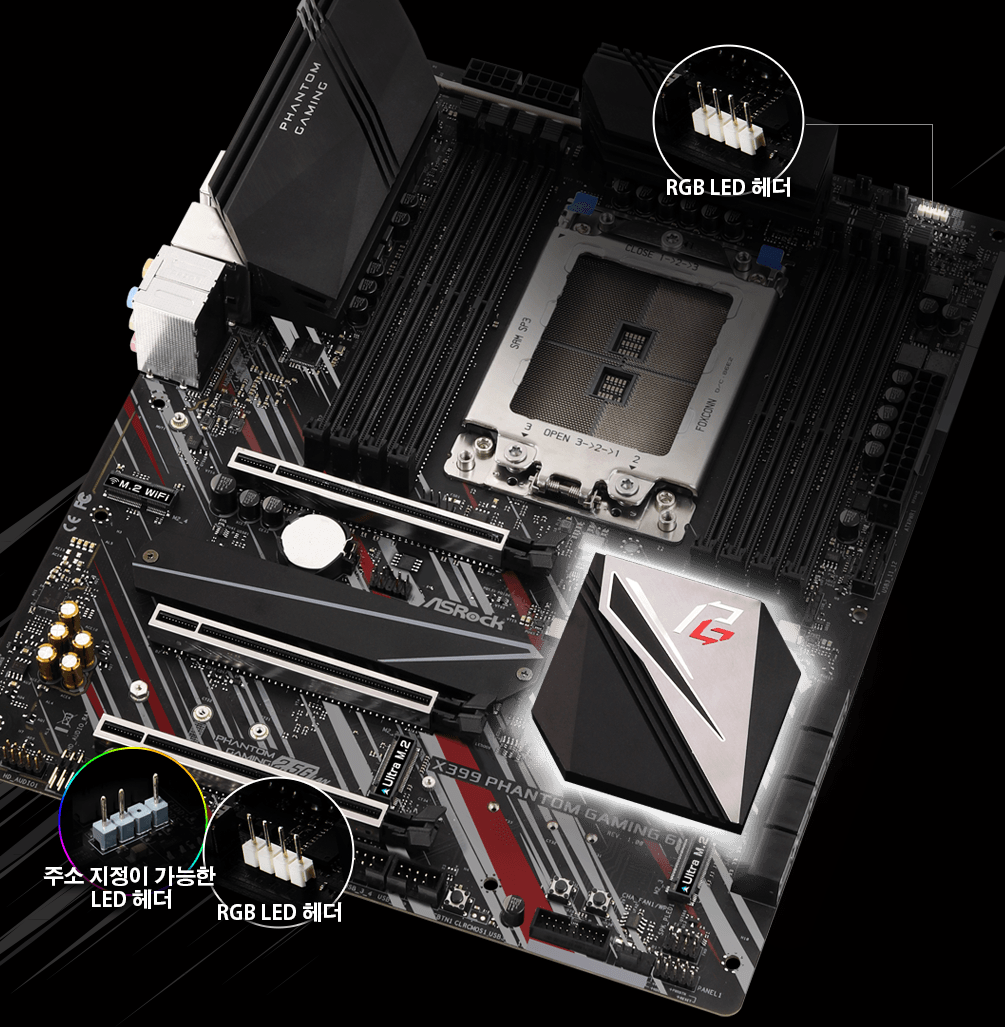

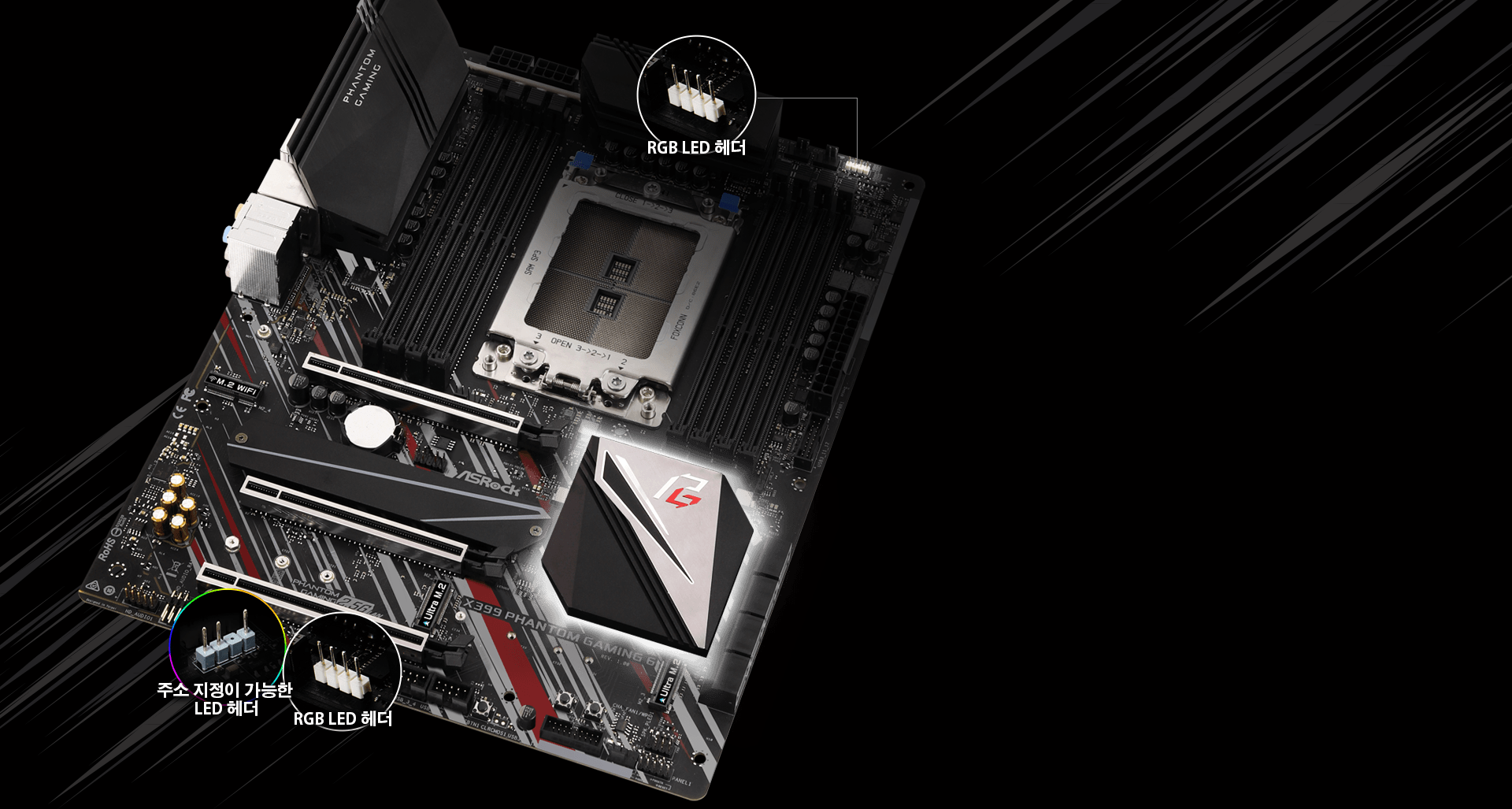

자신만의 고유한 조명 방법을 규정하다 – POLYCHROME RGB

내장된 RGB 조명 이외에도, 온보드 RGB 헤더 그리고 주소 지정이 가능한 RGB 헤더가 있어 머더보드에 스트립, CPU 팬, 쿨러, 케이스등과 같은 호환 가능한 LED 장치에 연결할 수 있습니다. 사용자는 Polychrome RGB Sync-인증 액세서리를 통해 RGB LED 장치를 동기화하여 자신만의 고유한 조명 효과를 만들 수 있습니다.

*주소 지정이 가능한 RGB LED 헤더는 최대 전력 등급이 3A(5V), 최대 80개의 LED 및 2미터 길이 이내인 WS2818B RGB LED 스트립(5V/Data/GND)을 지원합니다.
*RGB LED 헤더는 최대 3A의 정격 전력 및 2미터 이내의 길이를 가진 표준 5050 RGB LED 스트립을 (12V/G/R/B) 지원합니다.

AMD StoreMI Technology

SSD의 속도와 하드 디스크의 용량을 하나로, 빠르고, 간단하며 관리하기 쉬운 드라이브로 결합하는 강력한 도구입니다. SSD는 빠르지만, 비싸고 최소한의 용량을 제공합니다. 기계식 하드 드라이브는 저렴한 가격으로 대용량을 자랑하지만 SSD보다 훨씬 느립니다. AMD StoreMI 기술은 이 두 유형의 스토리지를 하나의 드라이브로 "결합"하여 가장 많이 액세스하는 데이터를 자동으로 SSD로 이동 시키므로 SSD 응답성과 기계적 하드 디스크 용량의 장점을 모두 누릴 수 있습니다.

XXL 알루미늄 합금 방열판

MOSFET과 칩셋에서 효율적으로 열을 방출시켜 사용자의 전체 시스템이 보다 안정적으로 동작할 수 있게 하는 초대형 알루미늄 합금 방열판.

프리미엄 60A 전원 초크

과거의 초크와 비교해서, ASRock 의 차-세대 프리미엄 전원 초크는 최대 3배 더 좋은 포화 전류를 효과적으로 증가시키며, 마더보드에 강화되고 개선된 Vcore 를 공급합니다.

Dr. MOS

Dr.MOS 디자인은 최신 SPS (Smart Power Stage) 기술을 특징으로 합니다. 각각의 Phase의 전류 및 온도를 모니터링 할 수 있게 최적화 되었으며, 향상된 성능과 OC 능력으로 CPU에 보다 부드럽고 깨끗한 전원을 전달합니다.

Combo Caps

820uF + 100uF 니치콘 12K 폴리머 커패시터를 조합하여, 보다 명확하고 효율적이며 응답성 좋은 CPU Vcore.

니치콘 12K 블랙 커패시터

최소 12,000 시간의 수명을 가진 최고급 12K 블랙 커패시터. 그저 10,000 시간 정도의 수명을 가지고 있는 다른 경쟁사의 하이엔드 머더보드와 비교하여, ASRock은 더욱 향상된 안정성 및 신뢰성과 함께 20% 길어진 수명을 제공하는 니치콘 12K 블랙 커패시터가 적용 되었습니다.

매트 블랙 PCB (무광 검정 PCB)

ASRock 하이-엔드 머더보드의 고급 부품들에 어울리는 새로운 멋진 무광택 블랙 및 구리 색상의 구성.

고밀도 유리 직물 PCB

고밀도 유리 직물 PCB 설계로 PCB 레이어간의 간격을 줄여 머더보드를 습기로 인한 전기적 단락으로부터 보호합니다.

게이밍 아머
메모리
- DIMM 슬롯은 15μ 골드 접촉
VGA 카드
- VGA PCIe 슬롯에 15μ 골드 접점 (PCIE1, PCIE2 및 PCIE3)
인터넷
- Phantom Gaming 2.5G LAN
- Intel^® LAN
냉각
- XXL 알미늄 합금 히트싱크
- 8 계층 PCB
- 히트 파이프 디자인
오디오
- Creative Sound Blaster™ Cinema 5
주요 특징
ASRock USB 3.1 Gen2
- ASRock USB 3.1 Gen2 Type-A 포트 (10 Gb/s)
- ASRock USB 3.1 Gen2 Type-C 포트 (10 Gb/s)
ASRock 슈퍼 합금
- XXL 알미늄 합금 히트싱크
- 프리미엄 60A 전원 초크
- 60A Dr.MOS
- 콤보 캡 (Nichicon 12K 블랙 커패시터)
- Nichicon 12K 블랙 커패시터 (100% 일본산 고품질 전도성 고분자 캐패시터)
- 매트 블랙 PCB
- 고 밀도 유리 직물 PCB
ASRock Phantom Gaming 2.5G LAN
ASRock 스틸 슬롯
ASRock 전체 커버리지 M.2 히트싱크
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock 전체 스파이크 보호 지원 (모든 USB, 오디오, LAN 포트용)
ASRock 라이브 업데이트 & 앱 숍
프로세서
- AMD TR4 소켓 Ryzen Treadripper 시리즈 CPU 지원
- CPU 최대. 180W
- Digi 전원 설계
- 8 전원부 페이즈 디자인
칩셋
- AMD X399
메모리
- 쿼드 채널 DDR4 메모리 기술
- 8 x DDR4 DIMM 슬롯
- DDR4 3400+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다 (U-DIMM)
- 최대 시스템 메모리 용량: 128GB*
- DIMM 슬롯은 15μ 골드 접촉

*OS상의 이유로 윈 32비트는 사용메모리가 4GB 미만입니다. 64윈, CPU를 이용하는 경우 이러한 제한은 없습니다.
바이오스
- GUI 기반의 128Mb AMI UEFI 바이오스
- "플러그 앤 플레이" 지원
- ACPI 5.1 웨이크 - 업 이벤트와의 호환
- 점퍼 프리 지원
- SMBIOS 2.3 지원
- VCORE, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, +1.8VSB, VDDCR_SOC_S5, PROM 2.5V, 전압 멀티 조절
그래픽
- n/a
오디오
- 7.1 채널 HD 오디오 목록 보호 (Realtek ALC1220 오디오 코덱)
- Premium Blu-ray 오디오 지원
- 써지 보호 지원
- 니치콘 파인 골드 시리즈 오디오 캐패시터
- 120dB SNR DAC 의 차동 증폭기
- 전면 패널 오디오 커넥터용 NE5532 프리미엄 헤드셋 앰프 (최대. 600 Ohm headsets)
- 퓨어 파워-인
- 다이렉트 드라이브 기술
- PCB 분리 보호
- 후면 출력 포트의 임피던스 감지
- R/L 오디오 채널용 개별 PCB 레이어
- 골드 오디오 잭
- 15μ 골드 오디오 커넥터
- Creative Sound Blaster™ Cinema 5
네트워크　연결
1 x 2.5 기가비트 LAN 10/100/1000/2500 Mb/s (Dragon RTL9125AG)
- Phantom Gaming LAN Control 지원
- Smart Auto Adjust Bandwidth Control (자동 조정 대역폭 제어)
- 비주얼 사용자 친화적인 UI
- 비주얼 네트워크 사용 통계
- 게임, 브라우저, 그리고 스트리밍 모드에 최적화된 기본 설정
- 사용자 설정 우선 순위 제어
- Wake-On-LAN 지원
- 번개/ESD 보호 지원
- 에너지 효율적인 이더넷 802.3az 지원
- PXE 지원

1 x Gigabit LAN 10/100/1000 Mb/s (Intel^® I211AT)
- Wake-On-LAN 지원
- 번개/ESD 보호 지원
- 에너지 효율적인 이더넷 802.3az 지원
- PXE 지원

확장 슬롯

- 3 x PCI Express 3.0 x16 슬롯 (PCIE1/PCIE2/PCIE3: 싱글에서 x16 (PCIE1); 듀얼에서 x16 (PCIE1) / x16 (PCIE2); 트리플 x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE3))*
- AMD Quad CrossFireX™, 3 웨이 CrossFireX™ 및 CrossFireX™ 지원
- NVIDIA^® Quad SLI™, 3 웨이 SLI™ 및 SLI™ 지원
- 1 x M.2 소켓 (Key E), 2230 형태의 WiFi/BT 모듈
- VGA PCIe 슬롯에 15μ 골드 접점 (PCIE1, PCIE2 및 PCIE3)

*부팅 디스크로 NVMe SSD 지원

저장장치

- 8 x SATA3 6.0Gb/s 커넥터, 하드웨어 RAID (RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 Hot Plug 기능 지원
- 1 x Ultra M.2 소켓 (M2_1), M Key type 2230/2242/2260/2280/22110 M.2 PCI Express module 최대. Gen3 x4 (32 Gb/s)*
- 1 x Ultra M.2 소켓 (M2_2), M Key type 2242/2260/2280 M.2 PCI Express module 최대. Gen3 x4 (32 Gb/s)*
- 1 x Ultra M.2 소켓 (M2_3), M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 모듈 지원 및 M.2 PCI Express module 최대. Gen3 x4 (32 Gb/s)*

*부팅 디스크로 NVMe SSD 지원
ASRock U.2 키트

온보드 헤더 및 커넥터

- 1 x TPM 헤더
- 1 x 전원 LED 및 스피커 헤더
- 2 x RGB LED 헤더*
- 1 x 주소 지정이 가능한 LED 헤더**
- 1 x CPU 팬 커넥터 (4핀)***
- 1 x CPU/수랭 펌프 커넥터 (4핀) (스마트 팬 스피드 컨트롤)****
- 3 x /수랭 펌프 팬 커넥터s (4핀) (스마트 팬 스피드 컨트롤)*****
- 1 x 24 핀 ATX 전원 헤더
- 2 x 8 핀 ATX 12V 파워 콘넥터
- 1 x 전면부 오디오 콘넥터 (15μ 골드 오디오 커넥터)******
- 1 x 직각 전면 패널 오디오 커넥터
- 1 x AMD LED Fan USB 헤더
- 2 x USB 2.0 는헤더 (USB 2.0 포트 4 개지원) (ESD 보호 지원)
- 2 x USB 3.1 Gen1 는헤더 (USB 3.1 Gen1 포트 4 개지원) (ESD 보호 지원)
- 1 x CMOS 초기화 버튼
- 1 x LED 가 달린 전원 버튼
- 1 x LED 리셋 버튼

*Support in total 최대. 12V/3A, 36W LED Strip

**in total 최대. 5V/3A, 15W LED Strip

***CPU 팬 커넥터는 최대 1A(12W) 팬 전원을 지원합니다.

****CPU/수랭 펌프 커넥터는 최대 2A (24W) 팬 전력의 수랭 쿨러 팬을 지원합니다..

*****섀시/수랭 펌프 팬 커넥터는 최대 2A (24W) 전원의 팬을 사용하는 수랭 쿨러 팬을 지원합니다.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 과 CHA_FAN3/WP 은 자동으로 3핀 팬과 4핀 팬을 판별합니다.

******오디오 장치를 오디오 커넥터 중 하나에 연결하세요..

후면Ｉ／Ｏ

- 1 x 개 PS/2 마우스 / 키보드 포트
- 1 x 광학 SPDIF 출력포트
- 1 x USB 3.1 Gen2 Type-A 포트 (10 Gb/s) (ESD 보호 지원)
- 1 x USB 3.1 Gen2 Type-C 포트 (10 Gb/s) (ESD 보호 지원)
- 8 x USB 3.1 Gen1 포트 (ESD 보호 지원)
- 2 x 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 LAN 포트
- HD 오디오 잭: 후방 스피커 / 중앙 / 저음 / 라인 인 / 전방 스피커 / 마이크 (골드 오디오 잭)

소프트웨어와 UEFI

소프트웨어
- ASRock Phantom Gaming 튜닝
- ASRock Phantom Gaming LAN
소프트웨어
- ASRock Polychrome RGB
- ASRock 키 마스터*
UEFI
- ASRock Full HD UEFI
- ASRock 인스턴트 플래쉬
- ASRock Easy RAID 설치

*유틸리티 프로그램은 앱 샵(APP Shop)에서 다운로드 할 수 있습니다.

액세서리

- I/O 차폐
- 4 x SATA 데이터 케이블
- 1 x ASRock SLI_HB_Bridge_2S 카드
- 4 x M.2 소켓용 스크류
- 1 x WiFi Bracket

하드웨어 모니터

- 온도 감지: CPU, CPU / 수랭 펌프, 섀시/수랭 펌프 팬
- 팬 회전 속도계: CPU, CPU / 수랭 펌프, 섀시/수랭 펌프 팬
- 저소음 팬 (CPU온도에 따라 자동으로 샤시 팬 속도가 조절됩니다): CPU, CPU / 수랭 펌프, 섀시/수랭 펌프 팬
- 팬 다중-속도 제어: CPU, CPU / 수랭 펌프, 섀시/수랭 펌프 팬
- 전압 모니터링: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDCR_SOC

크기

- ATX 폼 팩터: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 8 계층 PCB

운영체제

- Microsoft^® Windows^® 10 64-bit

인증

- FCC, CE
- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨)

설명	언어	다운로드 위치
사용자 설명서	영어	글로벌	중국
BSMI	Multi-Language	글로벌	중국
빠른 설치 가이드	다국어	글로벌	중국
Regulatory Notices	영어	글로벌	중국
빠른 설치 가이드	영어	글로벌	중국
RAID 설치 안내서	영어	글로벌	중국

이 규격은 예고 없이 변경 될 수 있습니다. 브랜드 및 제품 이름의 소유권은 해당 회사에 귀속됩니다. 제품의 구성이 실제 구성과 다를 수 있습니다.

상기 이미지는 참조용입니다. 실제 인터페이스 및 화면은 소프트웨어 버전에 따라 다를 수 있습니다.
